3-1377172-5

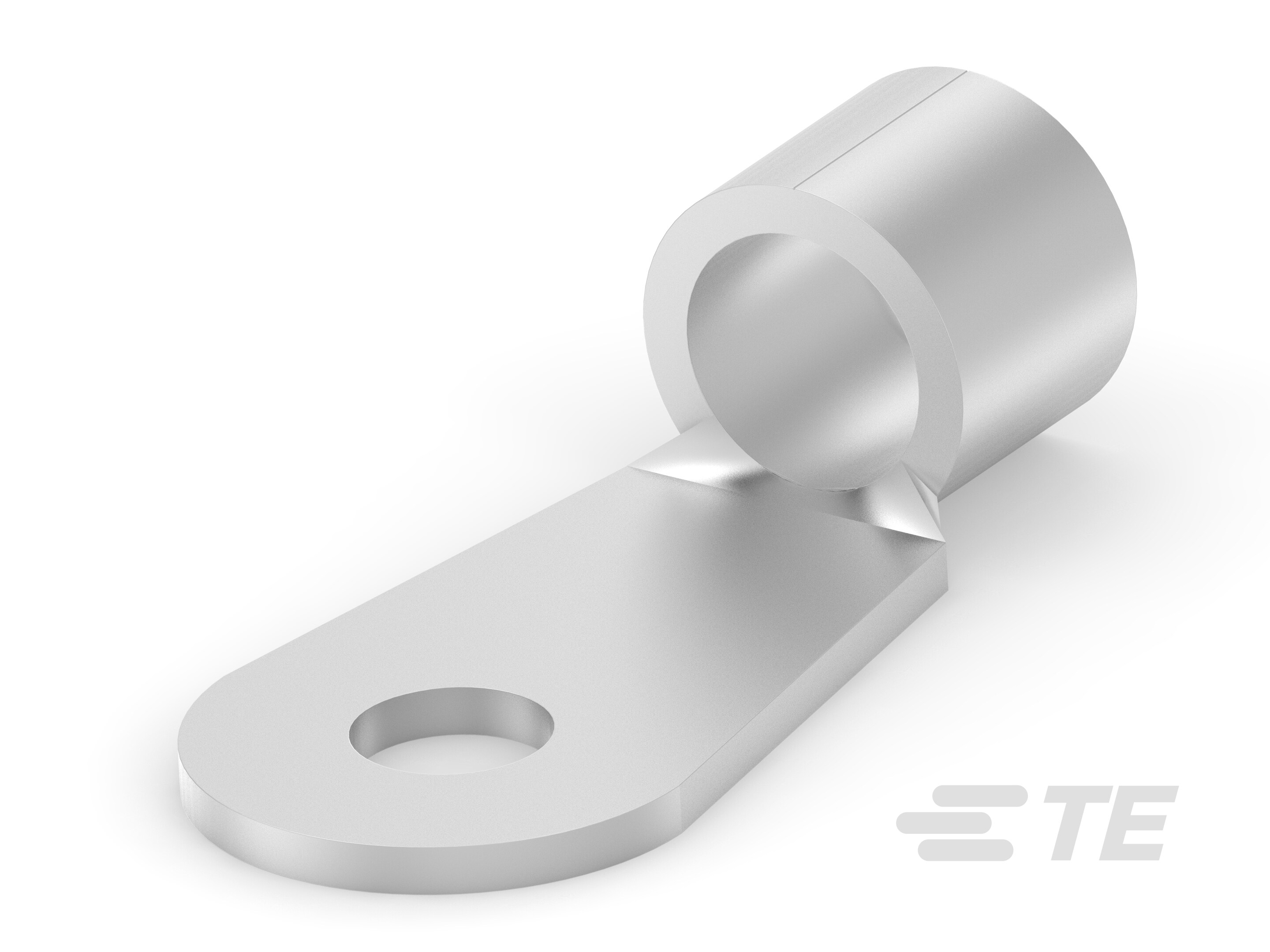

Closed Ring Tongue Terminal, 1/0 AWG, 5/16 / M8 Stud, 8.33 mm [.328 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Uninsulated
3-1377172-5
Closed Ring Tongue Terminal, 1/0 AWG, 5/16 / M8 Stud, 8.33 mm [.328 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Uninsulated
-
- SOLISTRAND
- TE 内部编号 3-1377172-5
- TE 内部产品描述 SMP 0-0036916-0
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 1/0
-
线径 (mm²): 41 – 60
-
线径 (CMA): 98676 – 118412
-
螺钉尺寸 : M8, 5/16
文档
产品图纸
- SMALL PACK ENG_CD_1377172_A7.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_3-1377172-5_D2.pdf 3D
- 下载查看 ENG_CVM_CVM_3-1377172-5_D2.3d_igs.zip 英文版本
- ENG_CVM_CVM_3-1377172-5_D2.2d_dxf.zip 英文版本
- ENG_CVM_CVM_3-1377172-5_D2.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2161_G.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
包装特性
-
封装数量 : 10
-
封装方法 : 小包装
行业标准
-
符合政府资质的端子 : 否
机械附件
-
带导线绝缘 : 不带
主体特性
-
产品重量 (g): 24.98
产品类型特性
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : M8, 5/16
-
可密封 : 否
-
电线绝缘支持固定类型 : 非绝缘支撑
接触件特性
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 锡
尺寸
-
线径 (AWG): 1/0
-
线径 (mm²): 41 – 60
-
线径 (CMA): 98676 – 118412
-
螺钉直径 : 8.33 mm [ .328 in ]
-
舌厚 : .79 mm [ .031 in ]
-
产品长度 : 49.68 mm [ 1.956 in ]
-
压线筒内径 : 11.28 mm [ .444 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
-
与电线电镀材料兼容 : 锡
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
