3-1376430-5

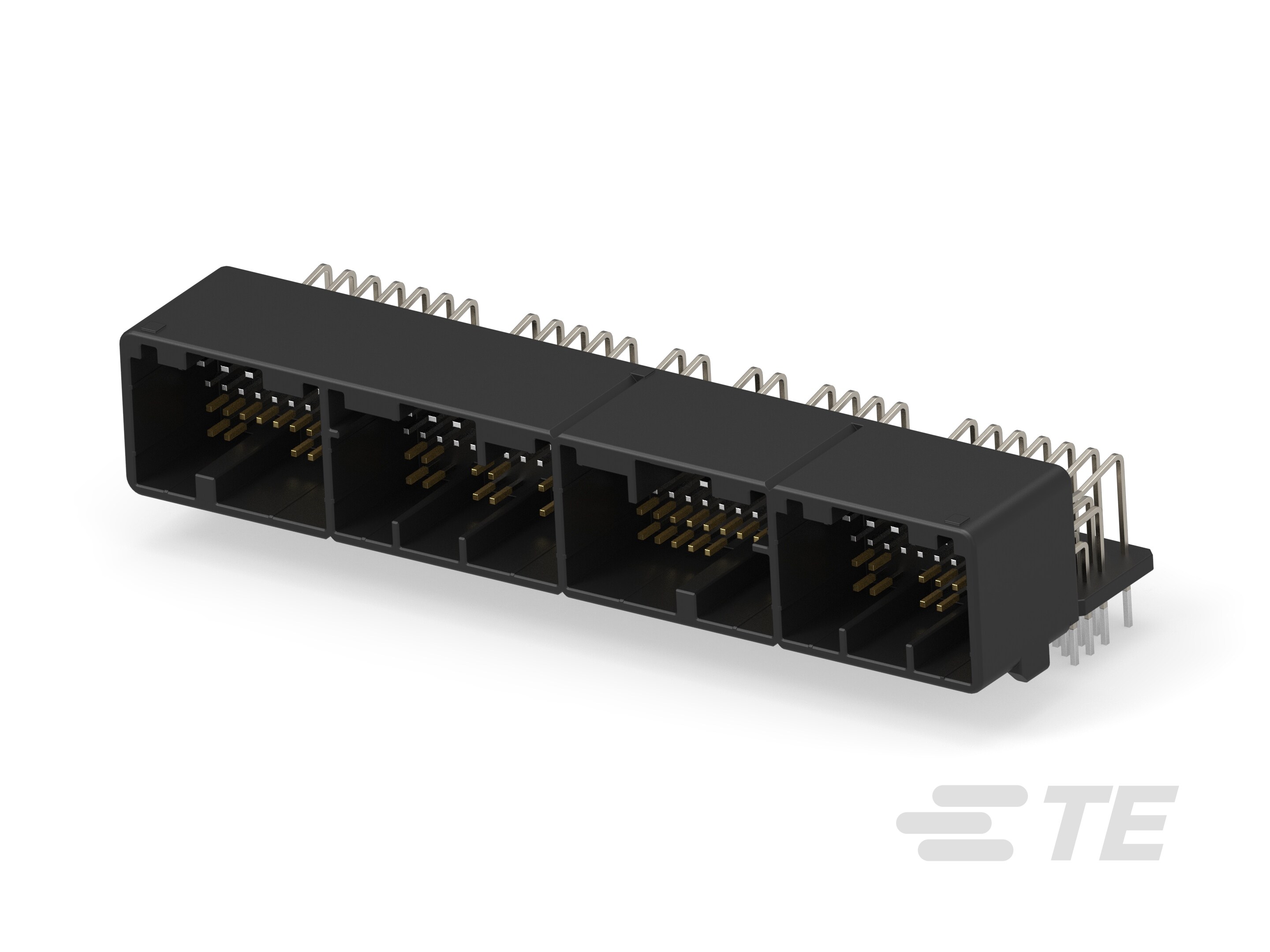

Horizontal, Wire-to-Board, 135 Position, 4 Rows, 2.2mm [.086in] Centerline, Gold (Au) / Tin (Sn), Printed Circuit Board, 0.64/025 Connector System
3-1376430-5
Horizontal, Wire-to-Board, 135 Position, 4 Rows, 2.2mm [.086in] Centerline, Gold (Au) / Tin (Sn), Printed Circuit Board, 0.64/025 Connector System
-
- AMP
- .64/025 连接器系统
- TE 内部编号 3-1376430-5
- TE 内部产品描述 025/040 135P CAP HSG ASSY
-
PCB 安装方向 : 水平
-
连接器系统 : 线到板
-
位数 : 135
-
行数 : 4
-
中心线（间距） : 2.2 mm [ .086 in ]
文档
产品图纸
- 0.64/1.0 CONNECTOR 135POSITION CAP HOUSING ASSEMBLY JPN_CD_1-1376430-6_A1.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_3-1376430-5_AC.pdf 3D
- 下载查看 ENG_CVM_CVM_3-1376430-5_AC.2d_dxf.zip 英文版本
- ENG_CVM_CVM_3-1376430-5_AC.3d_igs.zip 英文版本
- ENG_CVM_CVM_3-1376430-5_AC.3d_stp.zip 英文版本
产品规格
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
接头类型 : 全部带罩
-
混合板端连接器 : 是
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 水平
-
位数 : 135
-
行数 : 4
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 公端
-
端子接触部电镀材料 : 金 (Au), 锡 (Sn)
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装固定 : 不带
-
PCB 安装对准 : 带有
-
接合对准 : 带有
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 2.2 mm [ .086 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
行业标准
-
UL 阻燃性等级 : UL 94HB
包装特性
-
封装方法 : Tube
