294743-E

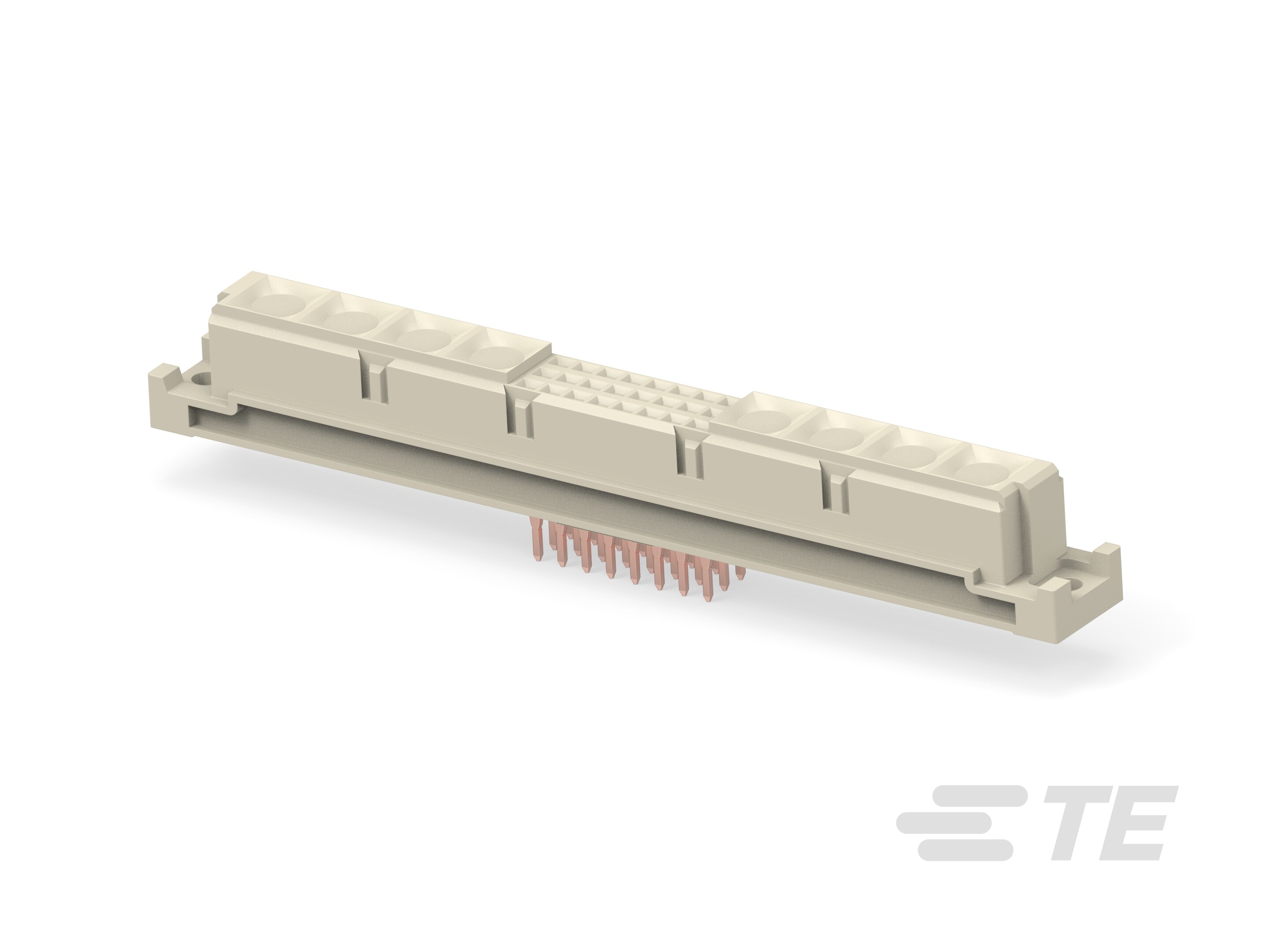

Receptacle, Board-to-Board, 24 Position, 2.54 mm [.1 in] Centerline, Printed Circuit Board, 3 Row, Vertical, 8 Column, Eurocard Connectors
294743-E
Receptacle, Board-to-Board, 24 Position, 2.54 mm [.1 in] Centerline, Printed Circuit Board, 3 Row, Vertical, 8 Column, Eurocard Connectors
- TE 内部编号 294743-E
- TE 内部产品描述 STVM 24-8 F ABC VVV 7-00 EE 5,5 * 247 E0
-
连接器和壳体类型 : 母端
-
连接器系统 : 板对板
-
端接柱体和尾部长度 : 5.5 mm [ .216 in ]
-
位数 : 24
-
中心线（间距） : 2.54 mm [ .1 in ]
文档
产品图纸
- ERNI-Federleiste M 24-8 EE Fem. Connector M 24-8 Pressfit ENG_CD_294743-E_-.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_294743-E_1.pdf 3D
- 下载查看 ENG_CVM_CVM_294743-E_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_294743-E_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_294743-E_1.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_S_108-19051_A_2404.pdf 英文版本
- 合格检测报告 ENG_SS_ENG_SS_501-170_B_2404.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 母端
-
连接器系统 : 板对板
-
连接器和端子端接到 : 印刷电路板
-
DIN 尺寸 : 标准
-
DIN 级别 : II
结构特性
-
插拔配置 : 正常
-
位数 : 24
-
行数 : 3
-
PCB 安装方向 : 垂直
-
列数 : 8
-
信号位置数量 : 24
-
装载行 : A, B, C
接触件特性
-
端子类型 : 母端
-
端子基材 : 铜合金
端接特性
-
PCB 端接方法 : 通孔 - 免焊连接
-
端接柱体和尾部长度 : 5.5 mm [ .216 in ]
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : PBT GF30
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
连接器长度 (mm): 95
-
连接器高度 (mm): 10.6
-
连接器宽度 (mm): 12.6
-
行间距 : 2.54 mm [ .1 in ]
使用环境
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
与已批准的标准产品兼容 : UL E84703
-
UL 阻燃性等级 : UL 94V-0
