293687-2

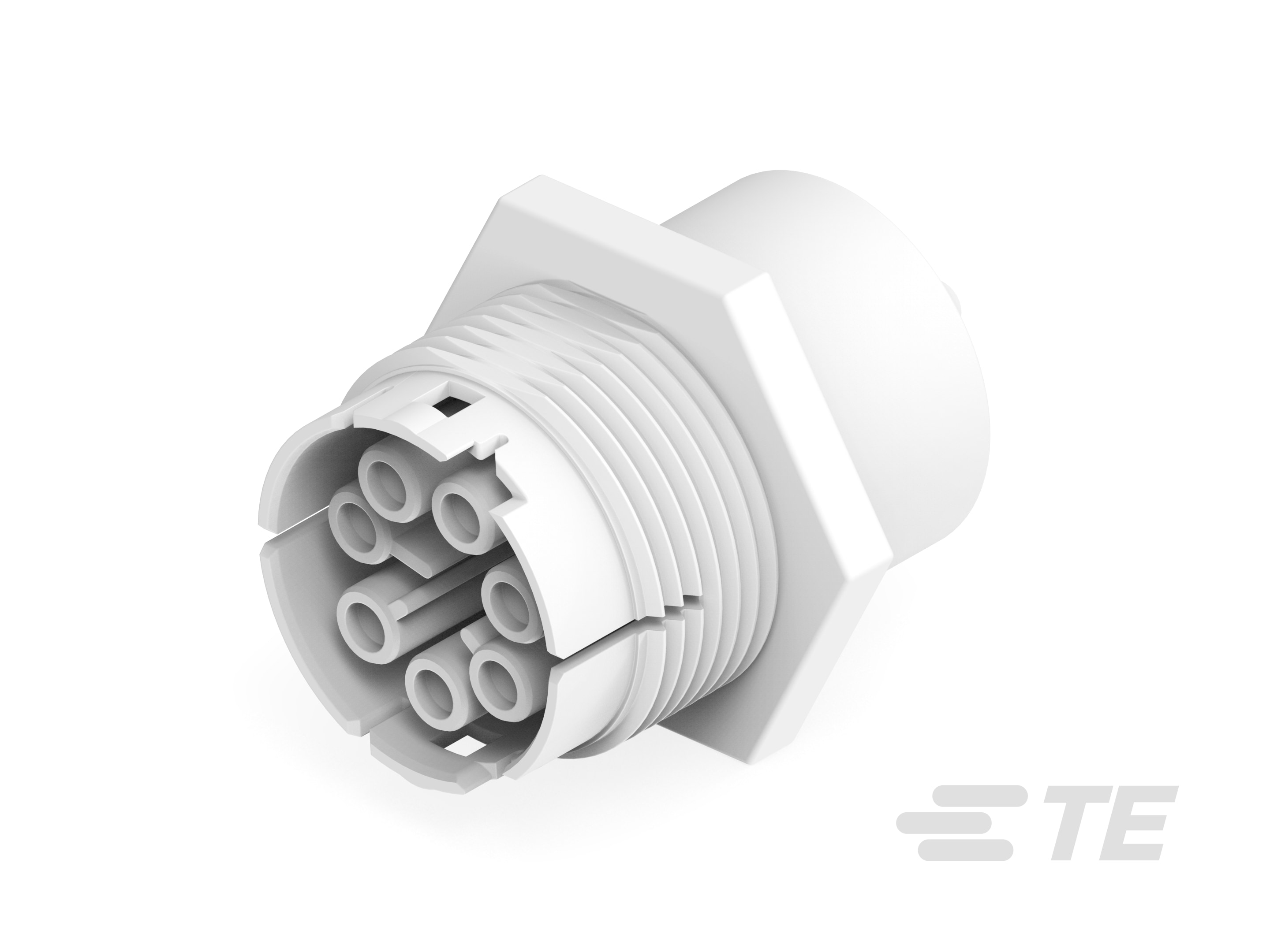

Standard Circular Connectors, Wire-to-Panel, 5 Position, Wire & Cable, Power & Signal, Panel Mount, PA, C Polarization Code, PA, NECTOR M Series
293687-2
Standard Circular Connectors, Wire-to-Panel, 5 Position, Wire & Cable, Power & Signal, Panel Mount, PA, C Polarization Code, PA, NECTOR M Series
-
- NECTOR
- NECTOR M 系列
- TE 内部编号 293687-2
- TE 内部产品描述 NECTOR M SKT HSG PANEL MOUNT 5P CODE B
-
位数 : 5
-
连接器系统 : 线到面板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
端子额定电流（最大值） (A): 20
文档
产品图纸
- SOCKET HOUSING PANEL MOUNT NECTOR* M-LINE 5 POLES UNSEALED VERSION ENG_CD_293687_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_293687-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_293687-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_293687-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_293687-2_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-20169_C.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_20141121_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
预接线 : 否
-
连接器系统 : 线到面板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
圆形连接器种类 : 母端
-
外壳类型 : 塑料
结构特性
-
位数 : 5
-
电源位置数量 : 5
-
端子预装 : No
电气特征
-
工作电压 (VAC): 400
主体特性
-
产品重量 : 10.1 g [ .352 oz ]
-
外壳基材 : PA
-
圆形连接器绝缘材料类型 : PA
-
密封的 : 否
接触件特性
-
端子额定电流（最大值） (A): 20
-
反向极性 : 否
-
圆形连接器端子类型 : 插座
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合对准 : 带有
-
连接器安装类型 : 面板安装
-
极性代码 : B
-
接合对准类型 : 键控
-
接合固定 : 不带
壳体特性
-
定位监控 : 时序
尺寸
-
线径 (AWG): 18 – 14
-
线径 (mm²): 1.5 – 2.5
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
电路应用 : 电源和信号
-
屏蔽 : 否
行业标准
-
与已批准的标准产品兼容 : UL
包装特性
-
封装数量 : 125
