293596-1

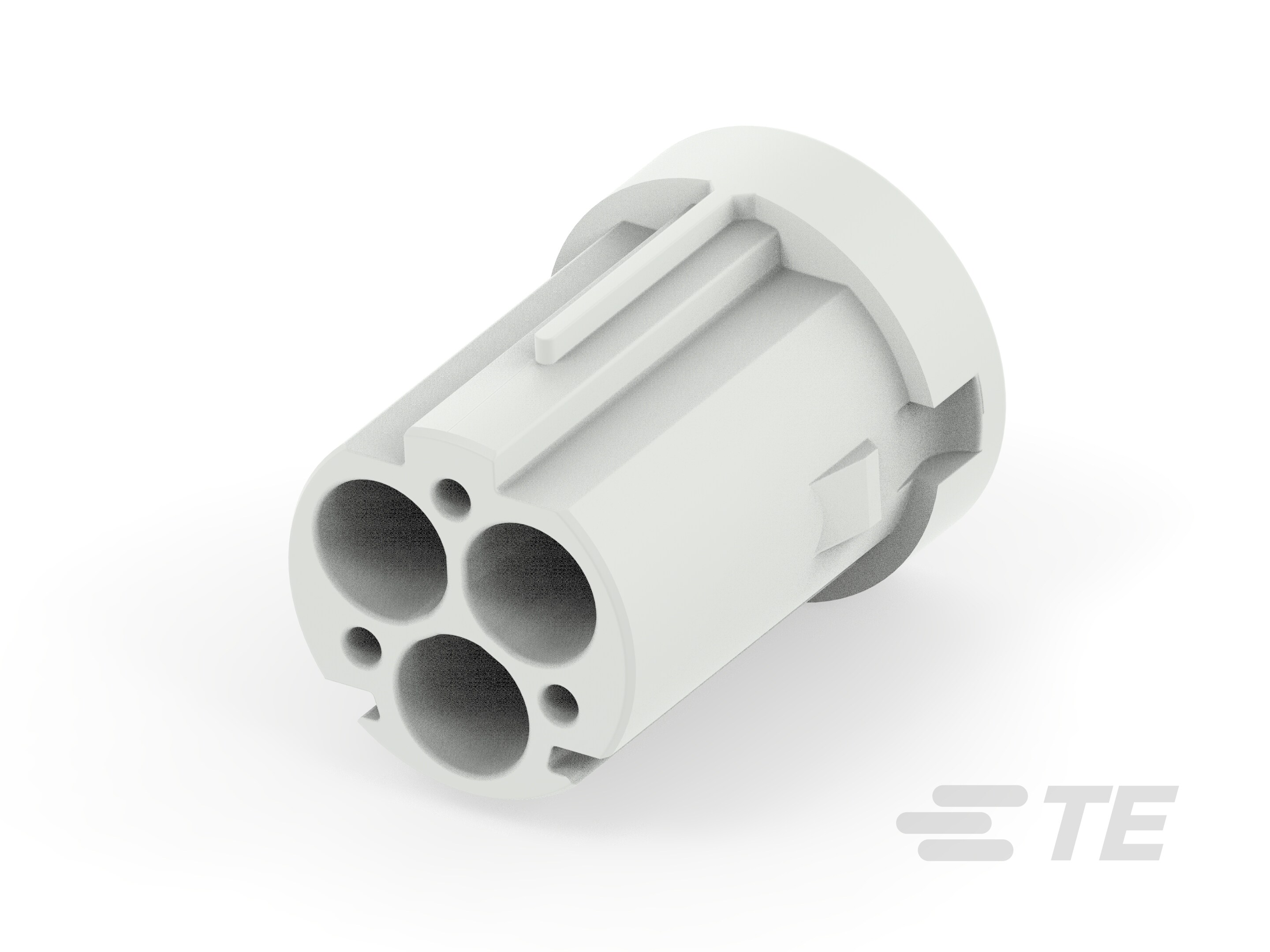

Wire-to-Wire, 3 Position, Wire & Cable, Receptacle, Socket, NECTOR M Series, Standard Circular Connectors
293596-1
Wire-to-Wire, 3 Position, Wire & Cable, Receptacle, Socket, NECTOR M Series, Standard Circular Connectors
-
- NECTOR
- NECTOR M 系列
- TE 内部编号 293596-1
- TE 内部产品描述 NECTOR M SKT CAP
-
连接器系统 : 线到线
-
位数 : 3
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
反向极性 : 否
文档
产品图纸
- Socket cap Nector M-Line ENG_CD_293596_B1.pdf 英文版本
- Socket cap Nector M-Line 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_293596-1_B_c-293596-1-b-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_293596-1_B_c-293596-1-b.2d_dxf.zip 英文版本
- ENG_CVM_CVM_293596-1_B_c-293596-1-b.3d_igs.zip 英文版本
- ENG_CVM_CVM_293596-1_B_c-293596-1-b.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-20304_D.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
圆形连接器种类 : 母端
-
附件颜色 : 土黄色
结构特性
-
位数 : 3
-
端子预装 : No
电气特征
-
工作电压 (VAC): 400
主体特性
-
密封的 : 否
-
环境保护 : 不带
接触件特性
-
反向极性 : 否
-
端子布局方式 : 圆形
-
圆形连接器端子类型 : 插座
机械附件
-
接合对准 : 不带
-
接合固定类型 : 锁闩
操作/应用
-
屏蔽 : 否
行业标准
-
UL 易燃性等级 : UL 94V-0
包装特性
-
封装数量 : 100
