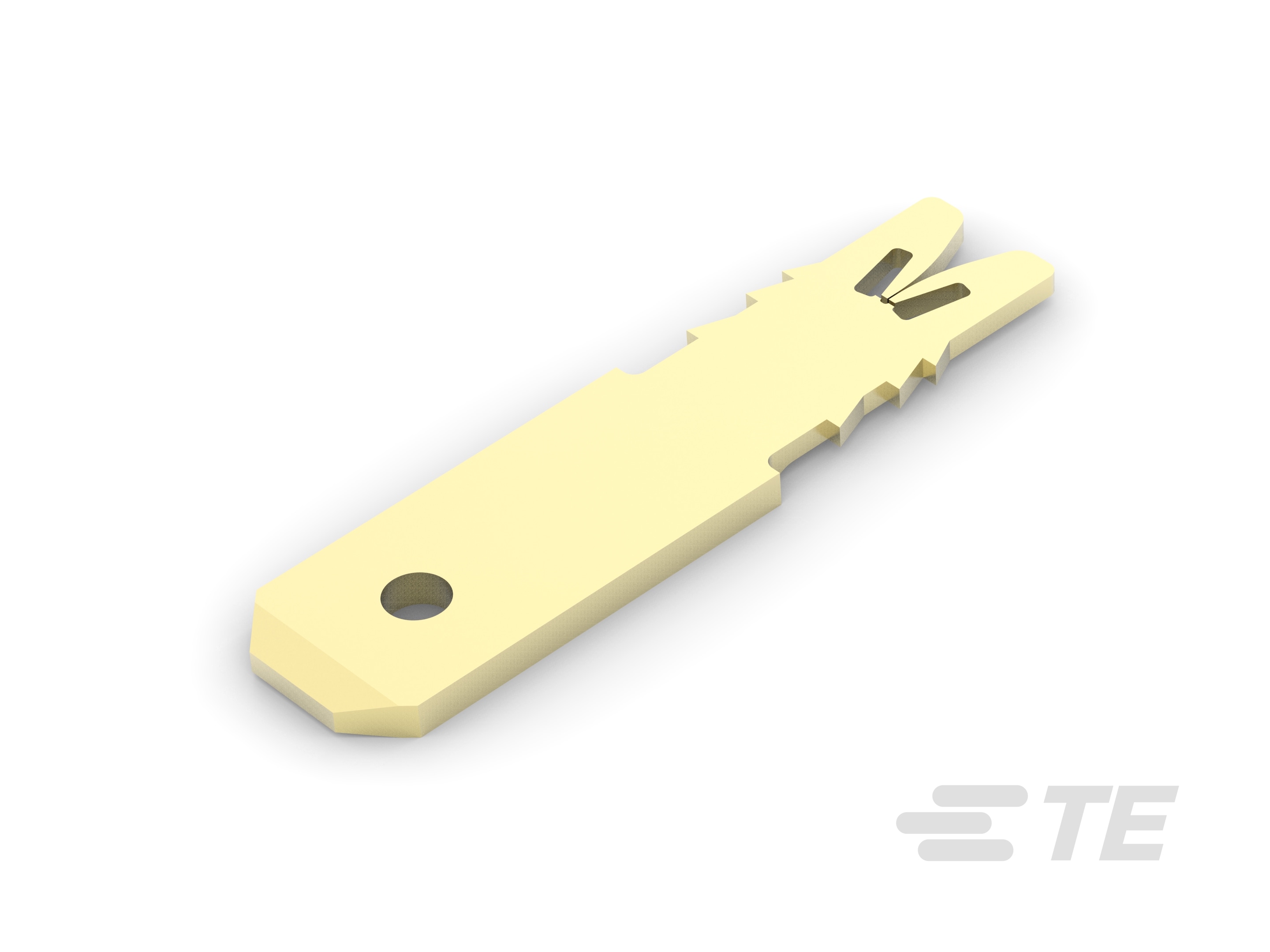

293231-1
Tab, 4.75 mm [.187 in] Tab Width, .02 – .82 mm Magnet Wire, 34 – 18 AWG Magnet Wire, Insulation Displacement (IDC), SIAMEZE, Magnet Wire Terminals
293231-1
Tab, 4.75 mm [.187 in] Tab Width, .02 – .82 mm Magnet Wire, 34 – 18 AWG Magnet Wire, Insulation Displacement (IDC), SIAMEZE, Magnet Wire Terminals
-
- SIAMEZE
- TE 内部编号 293231-1
- TE 内部产品描述 MULTI BARB SIAMEZE TERMINAL STD RANGE
-
漆包线端子类型 : 公端
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
电磁线尺寸 (mm): .02 – .82
-
电磁线尺寸 (AWG): 34 – 18
文档
产品图纸
- SPECIAL BARBS VERSION STD. WIRE 4.75 X 0.8 TAB SIAMEZE TERMINAL ENG_CD_293231_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_293231-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_293231-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_293231-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_293231-1_A.3d_stp.zip 英文版本
数据表/目录页
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13166_E2.pdf 英文版本
- 产品规格 ENG_SS_108-2085_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯, 漆包线
接触件特性
-
漆包线端子类型 : 公端
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子电镀材料 : 无镀层
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
接合固定类型 : 孔
尺寸
-
端子高度 : 10.54 mm [ .415 in ]
-
电磁线尺寸 (mm): .02 – .82
-
电磁线尺寸 (AWG): 34 – 18
-
材料厚度（电磁线侧） : .81 mm [ .032 in ]
-
产品长度 : 18.92 mm [ .745 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜, 铝
包装特性
-
封装方法 : Reel
