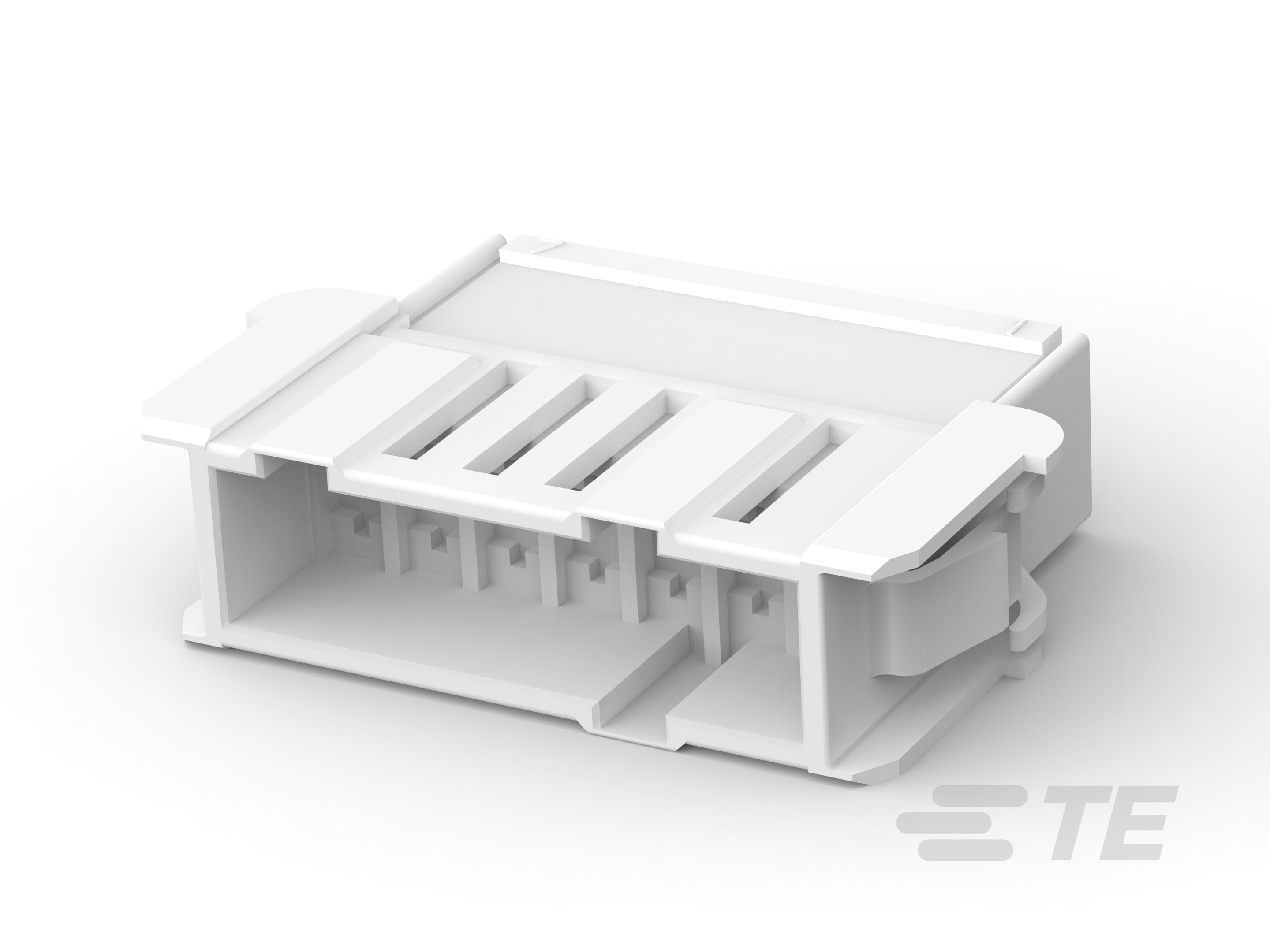

293044-1
7 Position, Plug, Housing, Wire-to-Wire, 5 mm [.197 in] Centerline, 1 Row, Wire & Cable, Power & Signal, Panel Mount, RAST 5 IDC Connectors
293044-1
7 Position, Plug, Housing, Wire-to-Wire, 5 mm [.197 in] Centerline, 1 Row, Wire & Cable, Power & Signal, Panel Mount, RAST 5 IDC Connectors
-
- RAST
- RAST 5 IDC 连接器
- TE 内部编号 293044-1
- TE 内部产品描述 7 POS. FASTIN-FASTON* TAB HOUSING, RAST5
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到线
-
位数 : 7
-
中心线（间距） : 5 mm [ .197 in ]
文档
产品图纸
- 7 POS. FASTIN-FASTON* TAB HOUSING RAST 5 PANEL MOUNT VERSION 意大利语
- 7 POS. FASTIN-FASTON* TAB HOUSING RAST 5 PANEL MOUNT VERSION ITA_CD_293044_A.pdf 意大利语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_293044-1_A_c-293044-1-a-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_293044-1_A_c-293044-1-a.2d_dxf.zip 英文版本
- ENG_CVM_CVM_293044-1_A_c-293044-1-a.3d_igs.zip 英文版本
- ENG_CVM_CVM_293044-1_A_c-293044-1-a.3d_stp.zip 英文版本
数据表/目录页
- RAST Connector System Catalog ENG_CS_1-1773727-3_RAST_Connector_System_0216.pdf 英文版本
- ENG_CS_82004_FASTIN_FASTON_Product_Line_0311.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-20256_B5.pdf 英文版本
- 合格检测报告 ENG_SS_501-20122_B1.tif 英文版本
- ENG_SS_501-20122_B1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 7
-
行数 : 1
主体特性
-
主要产品颜色 : 土黄色
机械附件
-
面板安装特性 : 带有
-
面板安装特性类型 : 锁闩
-
连接器安装类型 : 面板安装
壳体特性
-
中心线（间距） : 5 mm [ .197 in ]
使用环境
-
工组温度范围 : -25 – 105 °C [ -13 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
