293015-1

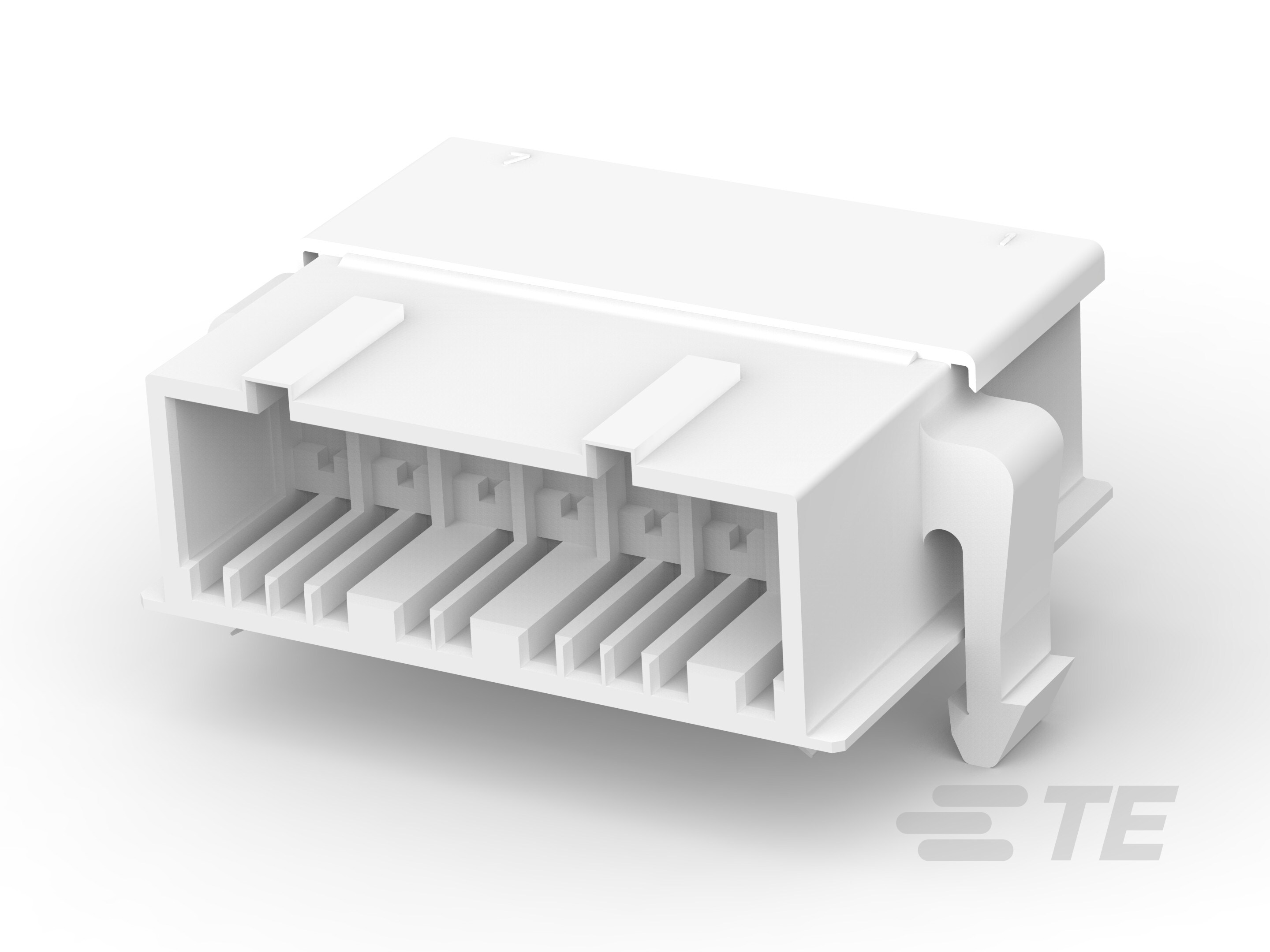

Tab Terminal Housing, 7 Position, 5 mm [.196 in] Centerline, Flag, Natural, Polyamide, Panel Mount, Carton, RAST 5 IDC Connectors
293015-1
Tab Terminal Housing, 7 Position, 5 mm [.196 in] Centerline, Flag, Natural, Polyamide, Panel Mount, Carton, RAST 5 IDC Connectors
-
- RAST
- RAST 5 IDC 连接器
- TE 内部编号 293015-1
- TE 内部产品描述 7 POS. FASTIN FASTON TAB HSG.
-
端子类型 : 公端
-
连接器和壳体类型 : 公端外壳
-
位数 : 7
-
端子方向 : 标志
-
主要产品颜色 : 土黄色
文档
产品图纸
- 7 POSITION TAB HOUSING FOR MOTOR MOUNTING ENG_CD_293015_C3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_293015-1_C_c-293015-1-c-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_293015-1_C_c-293015-1-c.2d_dxf.zip 英文版本
- ENG_CVM_CVM_293015-1_C_c-293015-1-c.3d_igs.zip 英文版本
- ENG_CVM_CVM_293015-1_C_c-293015-1-c.3d_stp.zip 英文版本
数据表/目录页
- RAST Connector System Catalog ENG_CS_1-1773727-3_RAST_Connector_System_0216.pdf 英文版本
- ENG_CS_82004_FASTIN_FASTON_Product_Line_0311.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-20247_A3.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_20160802_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
连接器和壳体类型 : 公端外壳
结构特性
-
位数 : 7
主体特性
-
连接器和键控代码 : E
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 公端
-
端子方向 : 标志
-
端子接合固定 : 带有
机械附件
-
接合固定类型 : 双锁板
-
接合对准类型 : 极化
-
接合对准 : 带有
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : 聚酰胺
-
中心线（间距） : 5 mm [ .196 in ]
尺寸
-
产品长度 : 33 mm [ 1.64 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 500
-
封装方法 : Carton
