292491-1

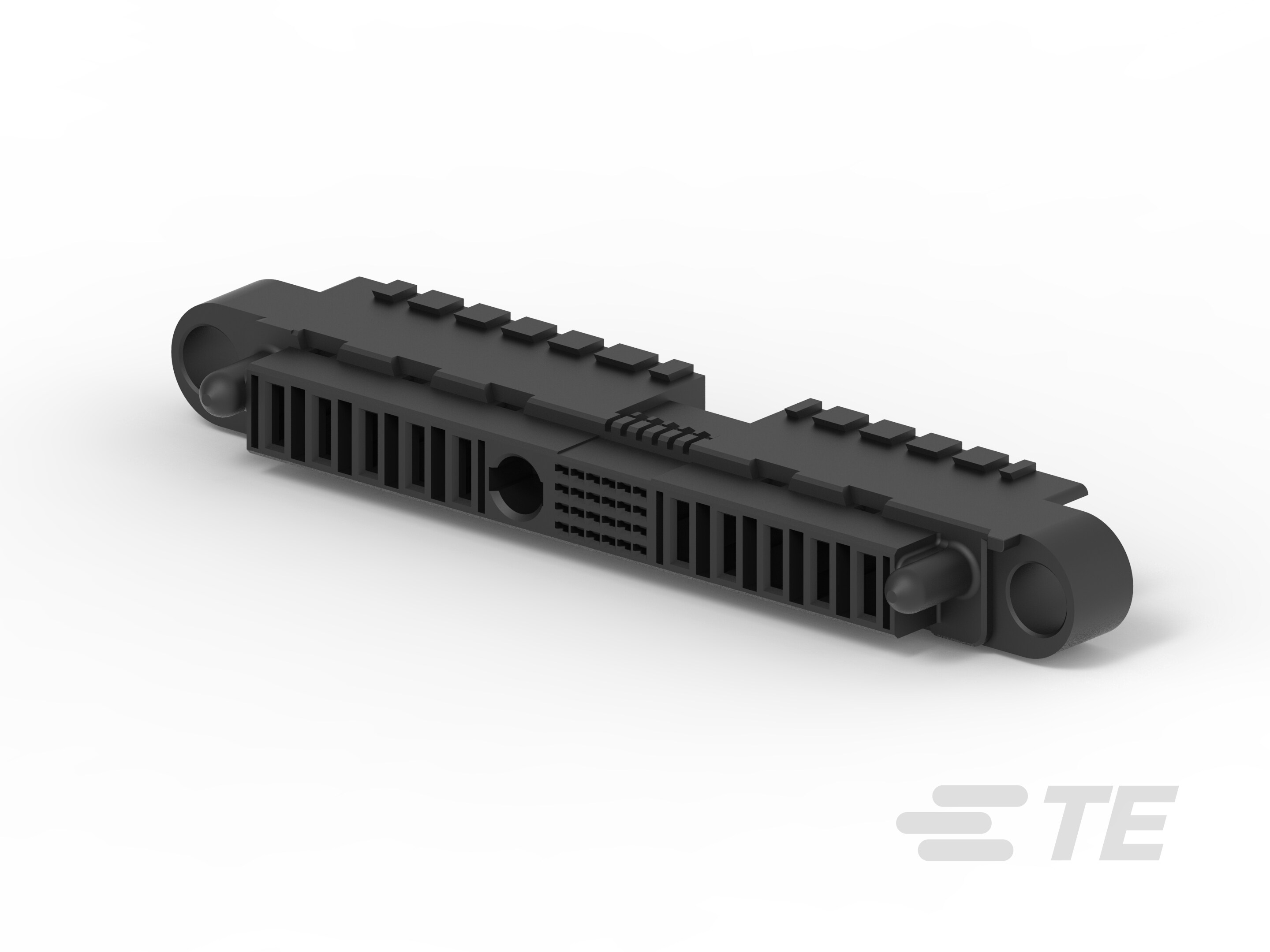

35 Position, Receptacle, Housing, Crimp, Cable-to-Board, UL 94V-0, 2.54 mm / 7.62 mm [.1 in / .3 in] Centerline, 300 VAC / 60 VAC, Wire & Cable
292491-1
35 Position, Receptacle, Housing, Crimp, Cable-to-Board, UL 94V-0, 2.54 mm / 7.62 mm [.1 in / .3 in] Centerline, 300 VAC / 60 VAC, Wire & Cable
-
- MULTI-BEAM
- TE 内部编号 292491-1
- TE 内部产品描述 MBXL RCPT PMT 5P+24S+1RF+5ACP
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
线缆端接方法 : 压接
-
连接器系统 : 缆到板
-
壳体内的端子定位力 : 不带
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_292491-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_292491-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_292491-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_292491-1_A.3d_stp.zip 英文版本
数据表/目录页
- POWER_CONNECTORS_CATALOG_SEC01_BOARD_TO_BOARD ENG_CS_1773096_SEC01_BOARD_TO_BOARD_0210.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13112_D.pdf 英文版本
- 产品规格 ENG_SS_108-2157_D1.pdf 英文版本
- ENG_SS_108-2157-1_B.pdf 英文版本
- 合格检测报告 ENG_SS_501-597_O.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 缆到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 35
电气特征
-
工作电压 (VAC): 60 | 300
-
工作电压 (VDC): 60 | 300
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
壳体内的端子定位力 : 不带
-
端子类型 : 母端
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） (mm): 2.54 | 7.62
-
中心线（间距） (in): .1 | .3
-
外壳材料 : 热塑性
使用环境
-
工组温度范围 : -20 – 105 °C [ -4 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
灼热丝额定值 : 标准件 - 非灼热丝
包装特性
-
封装方法 : Box
