284972-2

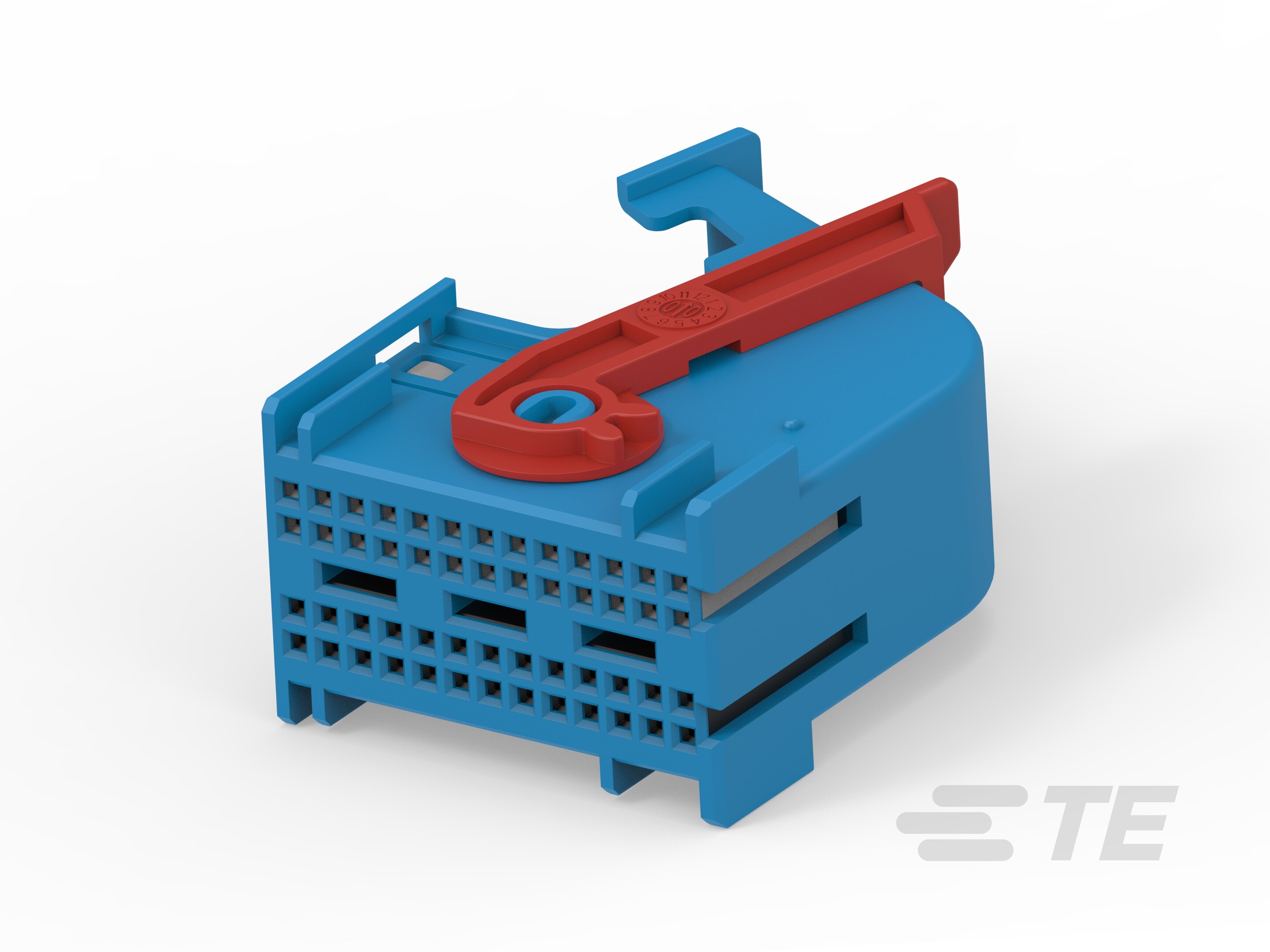

12 V / 24 V, 52 Position, Automotive Housing for Female Terminals, Wire-to-Board, 2.54 mm [.1 in] Centerline, Blue, Wire & Cable, Signal
284972-2
12 V / 24 V, 52 Position, Automotive Housing for Female Terminals, Wire-to-Board, 2.54 mm [.1 in] Centerline, Blue, Wire & Cable, Signal
-
- MQS
- TE 内部编号 284972-2
- TE 内部产品描述 52POS MQS REC
- 所有 MQS 连接器外壳 (338)
-
标称电压架构 (V): 12 | 24
-
连接器和壳体类型 : 母端子护套
-
位数 : 52
-
可密封 : 否
-
工组温度范围 : -25 – 85 °C [ -13 – 185 °F ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_284972-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_284972-2_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_284972-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_284972-2_A.3d_igs.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-20258_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 52
-
行数 : 4
电气特征
-
工作电压 (VDC): 24
-
标称电压架构 (V): 12 | 24
主体特性
-
出线角度 : 60°
-
主要产品颜色 : 蓝色
接触件特性
-
端子类型 : 母端
-
端子大小 : .63mm
-
对接公端宽度 : .63 mm [ .025 in ]
-
端子额定电流（最大值） (A): 7.5
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 是
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA 6.6
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
连接器高度 : 54 mm [ 2.126 in ]
-
产品长度 : 34.9 mm [ 1.374 in ]
-
产品宽度 : 23.5 mm [ .925 in ]
-
行间距 : 2.54 mm [ .1 in ]
使用环境
-
工组温度范围 : -25 – 85 °C [ -13 – 185 °F ]
-
工作温度（最大值） (°C): 70 | 75 | 80 | 85
-
工作温度（最大值） (°F): 158 | 167 | 176 | 185
操作/应用
-
电路应用 : Signal
包装特性
-
封装方法 : Box
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
