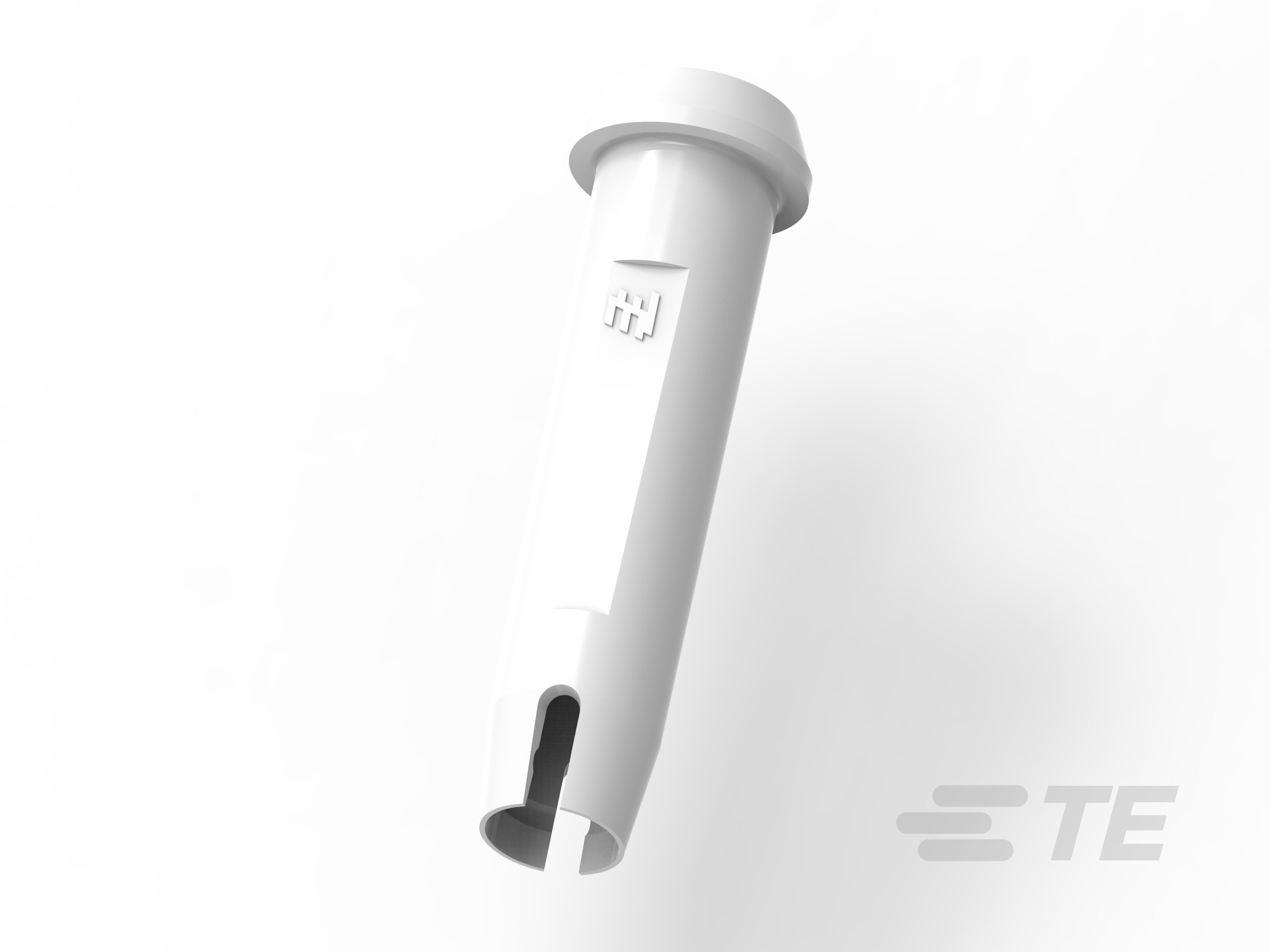

284818-2
1 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Device, Sealable, Red, Wire & Cable, Power, Cable Mount (Free-Hanging)
284818-2
1 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Device, Sealable, Red, Wire & Cable, Power, Cable Mount (Free-Hanging)
- TE 内部编号 284818-2
- TE 内部产品描述 1 WAYS CONNECTOR F.GLOW PLUG - RED VERS.
-
位数 : 1
-
连接器和壳体类型 : 母端子护套
-
接合插针直径 : 4 mm [ .157 in ]
-
连接器系统 : 线到板, 线到设备
-
可密封 : 是
文档
产品图纸
- 1 W HOUSING FOR DIESEL GLOW PLUG STRAIGHT VERSION (CONNETTORE 1 ENG_CD_284818_B4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_284818-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_284818-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_284818-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_284818-2_B.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-20229_C1.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-20139_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 圆形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板, 线到设备
-
可密封 : 是
-
主要锁定特性 : 端子上
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 1
-
行数 : 1
电气特征
-
工作电压 (VDC): 24
-
标称电压架构 (V): 12, 24
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 红色
接触件特性
-
端子类型 : 插座
-
端子大小 : 4mm
-
接合插针直径 : 4 mm [ .157 in ]
-
端子额定电流（最大值） (A): 20
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极性定位槽
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA GF
尺寸
-
连接器高度 : 45 mm [ 1.772 in ]
-
产品长度 : 13.2 mm [ 1.685 in ]
-
产品宽度 : 13.2 mm [ .52 in ]
使用环境
-
工作温度（最大值） (°C): 125
-
工作温度（最大值） (°F): 158, 167, 176, 185, 194, 212, 221, 230, 248, 257, 266, 284, 293, 302
-
工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]
操作/应用
-
电路应用 : 电源
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
