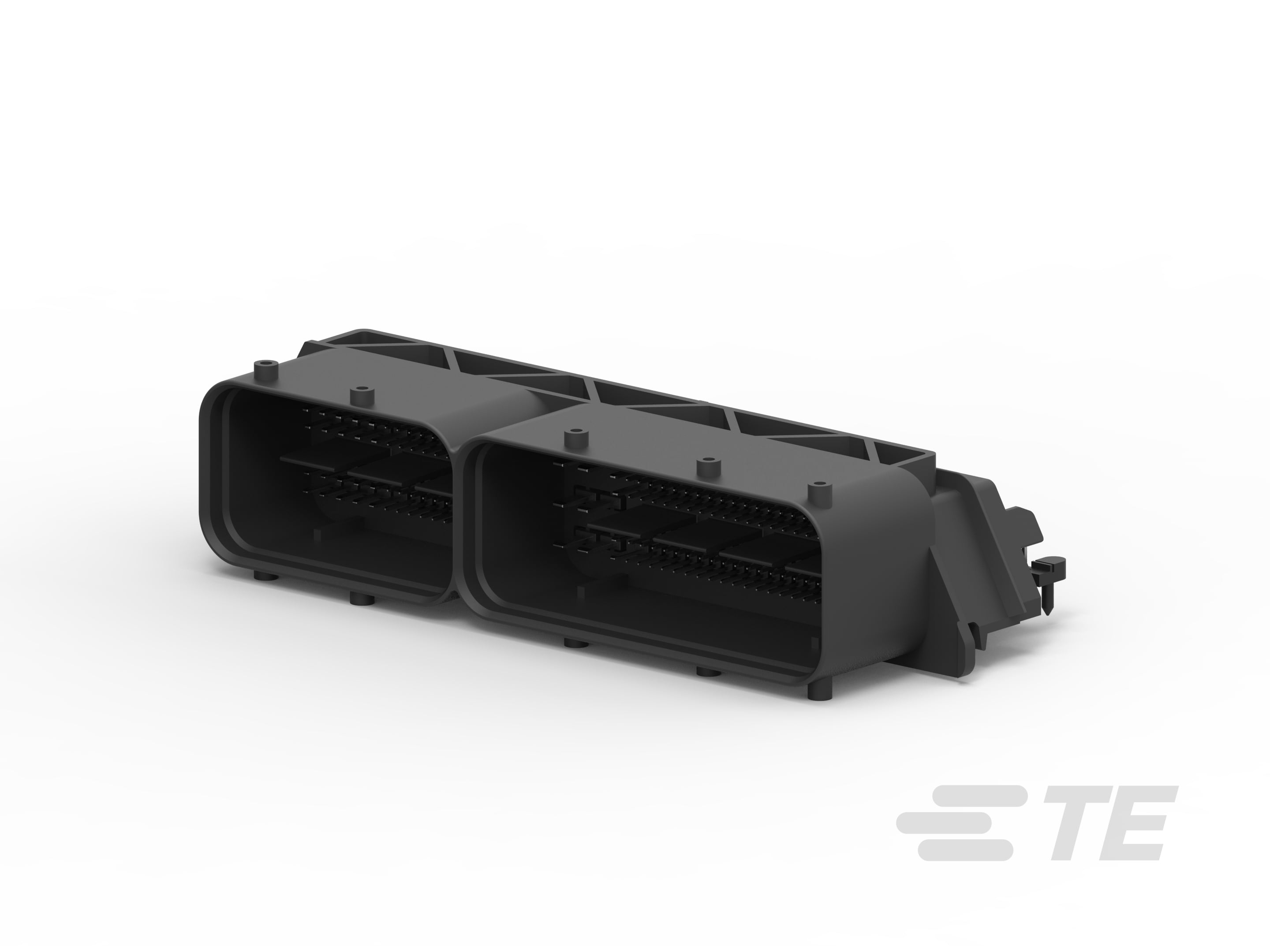

Name: 154pos hybrid MQS .63 header 90deg sld.
Brand: MQS

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

节数 : 2
信号位置数量 : 120
PCB 安装方向 : 水平
位数 : 154
行数 : 4

电气特征

额定电压（最大值） (VDC): 24
工作电压 (VDC): 24

主体特性

主要产品颜色 : 黑色

接触件特性

端接特性

PCB 端接方法 : 通孔 - 焊接

机械附件

壳体特性

中心线（间距） (mm): 2.5 | 3.5 | 5.2
中心线（间距） (in): .098 | .138 | .2

尺寸

连接器长度 : 60.7 mm [ 2.39 in ]
PCB 的外形高度 : 27 mm [ 1.06 in ]
PCB 厚度（建议） : 1.6 mm [ .063 in ]
连接器宽度 : 155.6 mm [ 6.12 in ]

使用环境

工作温度（最大值） : 125 °C [ 257 °F ]
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

操作/应用

电路应用 : 电源和信号

包装特性

封装方法 : Tray
封装数量 : 15

其他

接口编号 : 284743-1

284617-1

Horizontal, Wire-to-Board, 154 Position, 4 Row, 2.5mm / 3.5mm / 5.2mm [.098in / .138in / .2in] Centerline, Tin (Sn), Printed Circuit Board

284617-1

Horizontal, Wire-to-Board, 154 Position, 4 Row, 2.5mm / 3.5mm / 5.2mm [.098in / .138in / .2in] Centerline, Tin (Sn), Printed Circuit Board

PCB 安装方向 : 水平

端子额定电流（最大值） (A): 20

PCB 端接方法 : 通孔 - 焊接

可密封 : 否

中心线（间距） (mm): 2.5 | 3.5 | 5.2

中心线（间距） (in): .098 | .138 | .2

文档

产品图纸

CAD 文件

产品规格

使用说明书

产品变更通知

规格特性

产品类型特性

接头类型 : 全部带罩

混合板端连接器 : 是

连接器产品类型 : 连接器组件

可密封 : 否

连接器系统 : 线到板

连接器和端子端接到 : 印刷电路板

结构特性

节数 : 2

信号位置数量 : 120

PCB 安装方向 : 水平

位数 : 154

行数 : 4

电气特征

额定电压（最大值） (VDC): 24

工作电压 (VDC): 24

主体特性

主要产品颜色 : 黑色

接触件特性

端子类型 : 公端 | 插针

对接公端厚度 (mm): .6 | .63 | .8

对接公端厚度 (in): .024 | .025 | .031

对接公端宽度 (mm): .63 | 1.5 | 2.8

对接公端宽度 (in): .025 | .059 | .11

端子额定电流（最大值） (A): 20

端子接触部电镀材料 : 锡 (Sn)

端接特性

PCB 端接方法 : 通孔 - 焊接

机械附件

PCB 安装对准 : 带有

接合对准 : 带有

PCB 安装固定类型 : 板锁

安装孔 : 不带

PCB 安装固定 : 带有

接合固定类型 : 锁定接口

连接器安装类型 : 板安装

壳体特性

中心线（间距） (mm): 2.5 | 3.5 | 5.2

中心线（间距） (in): .098 | .138 | .2

尺寸

连接器长度 : 60.7 mm [ 2.39 in ]

PCB 的外形高度 : 27 mm [ 1.06 in ]

PCB 厚度（建议） : 1.6 mm [ .063 in ]

连接器宽度 : 155.6 mm [ 6.12 in ]

使用环境

工作温度（最大值） : 125 °C [ 257 °F ]

工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

操作/应用

电路应用 : 电源和信号

包装特性

封装方法 : Tray

封装数量 : 15

其他

接口编号 : 284743-1
