2842132-4

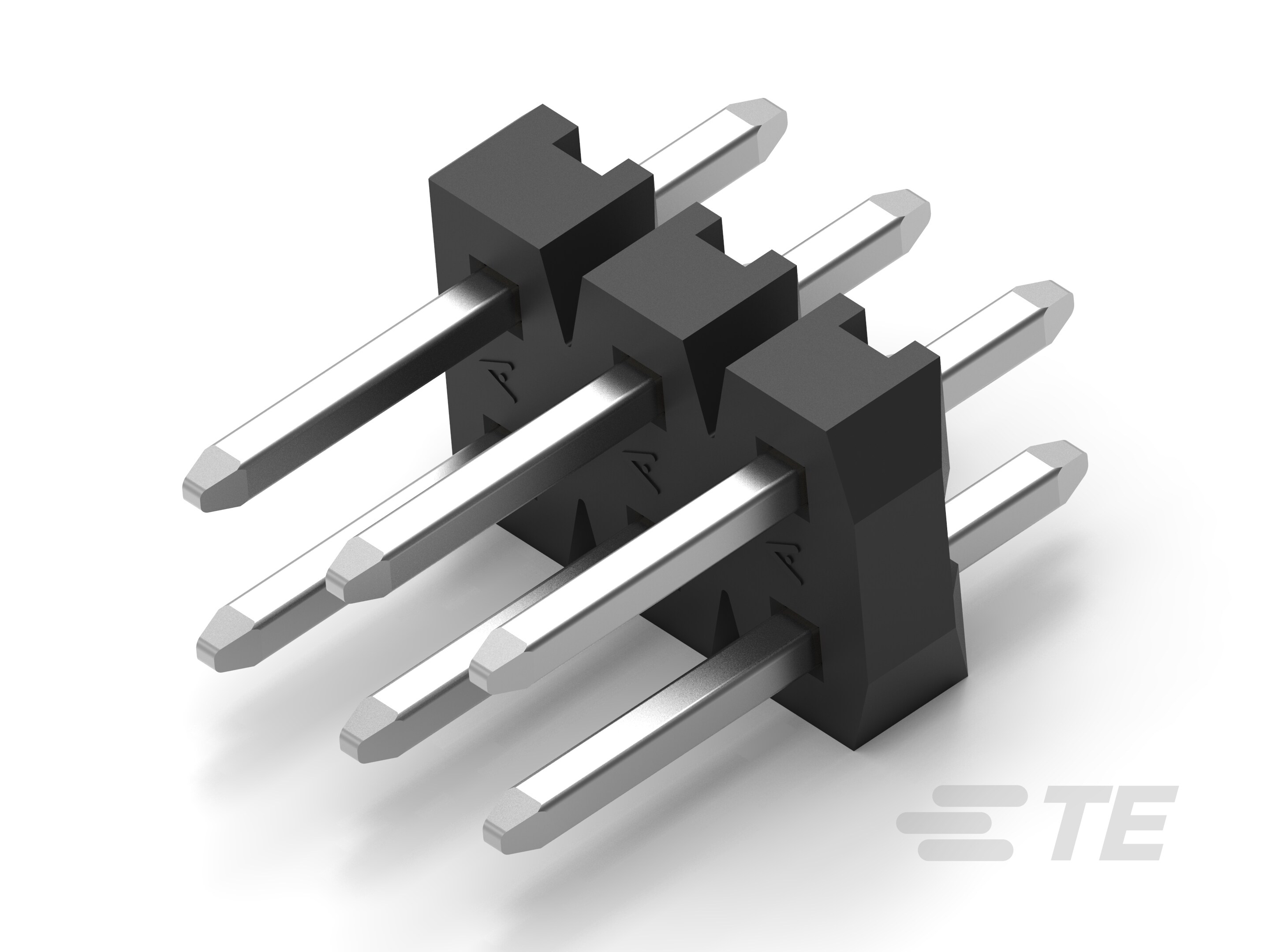

PCB Mount Header, Vertical, Board-to-Board, 8 Position, 2 mm [.079 in] Centerline, Breakaway, Gold (Au), Through Hole - Solder, Signal, AMPMODU 2 mm
2842132-4
PCB Mount Header, Vertical, Board-to-Board, 8 Position, 2 mm [.079 in] Centerline, Breakaway, Gold (Au), Through Hole - Solder, Signal, AMPMODU 2 mm
-
- AMPMODU
- AMPMODU 2 mm
- TE 内部编号 2842132-4
- TE 内部产品描述 8P,2MM,BRK HDR,DRVT,2.8,0.76AU,TB W/CAP
-
PCB 连接器类型 : PCB 安装接头
-
PCB 安装方向 : 垂直
-
连接器系统 : 板对板
-
位数 : 8
-
行数 : 2
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2842132-4_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2842132-4_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2842132-4_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2842132-4_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-32259_A1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
PCB 连接器类型 : PCB 安装接头
-
连接器系统 : 板对板
-
接头类型 : 分离
-
连接器和端子端接到 : 印刷电路板
-
连接器产品类型 : 连接器组件
结构特性
-
可堆叠 : 否
-
PCB 安装方向 : 垂直
-
位数 : 8
-
行数 : 2
电气特征
-
介质耐压（最大值） (VAC): 500
-
工作电压 (VAC): 125
主体特性
-
连接器外形 : 标准
-
装配过程特性材料 : 热塑塑料
-
主要产品颜色 : 黑色
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 黄铜
-
端子接触部长度 : 4 mm [ .157 in ]
-
端子布局 : 直插式
-
端子形状和构造 : 正方形
-
PCB 端子端接区域电镀材料厚度 : 2 µm [ 78.74 µin ]
-
接合方柱尺寸 : .5 mm [ .02 in ]
-
端子接合区域电镀材料厚度 : .76 µm [ 29.92 µin ]
-
PCB 端子端接区域电镀材料表面涂层 : 亮光
-
端子底板材料厚度 : .5 µm [ 19.69 µin ]
-
端子底板材料 : 镍
-
端子接触部电镀材料 : 金 (Au)
-
端子类型 : 插针
-
端子额定电流（最大值） (A): 2
端接特性
-
方形端接柱体和尾部尺寸 : .5 mm [ .02 in ]
-
端接柱体和尾部长度 : 2.8 mm [ .11 in ]
-
PCB 端接方法 : 通孔 - 焊接
壳体特性
-
外壳材料 : PA 9T GF
-
中心线（间距） : 2 mm [ .079 in ]
尺寸
-
连接器长度 : 8 mm [ .315 in ]
-
PCB 厚度（建议） : 1.6 mm [ .063 in ]
-
连接器宽度 : 4 mm [ .157 in ]
-
行间距 : 2 mm [ .079 in ]
使用环境
-
壳体温度额定值 : 高
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
装配工艺特点 : 拾放盖，塑料盖
-
电路应用 : Signal
行业标准
-
与已批准的标准产品兼容 : UL E28476
-
UL 等级 : 获得认可
-
与机构/标准产品兼容 : UL
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Tube
