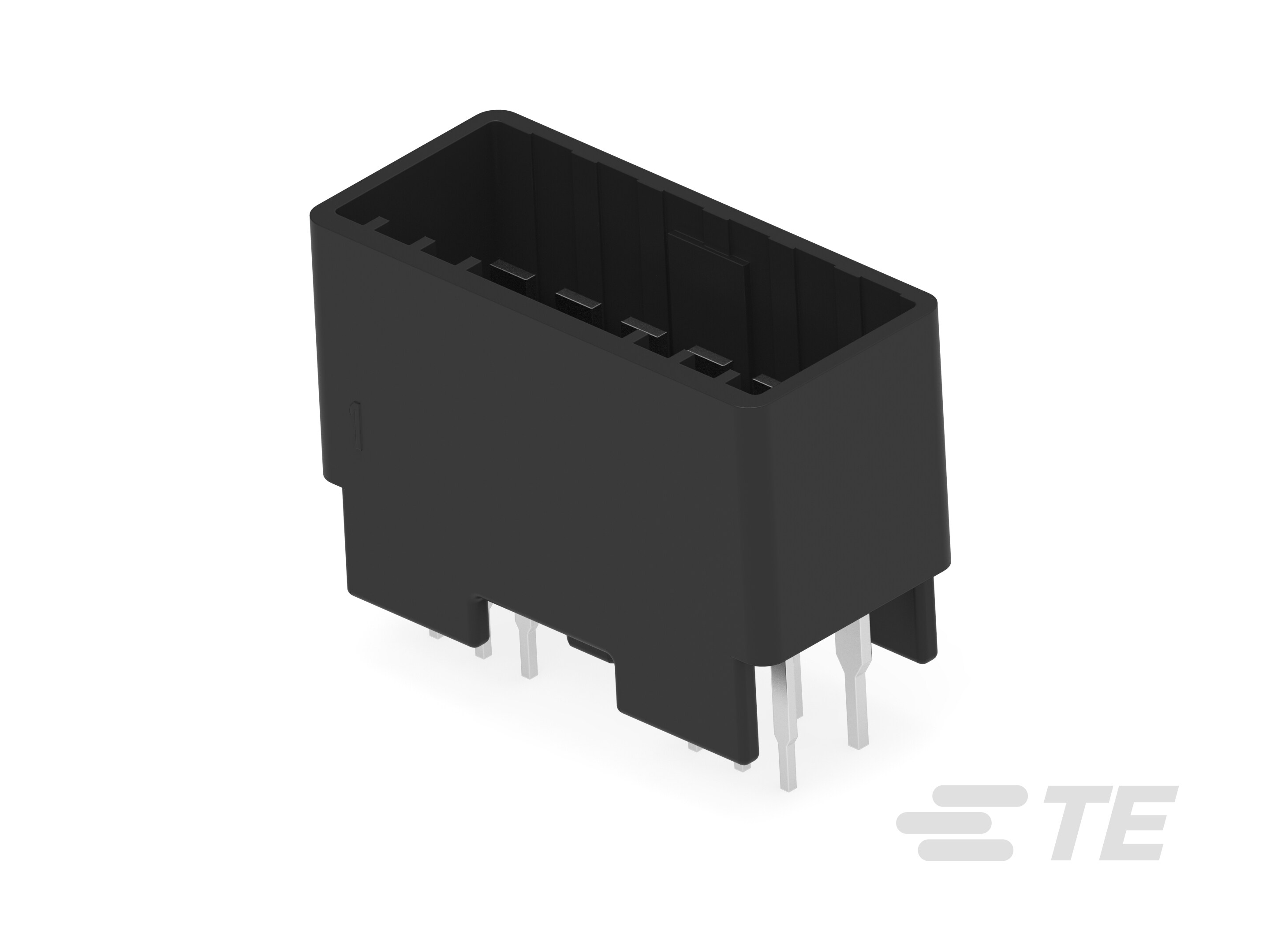

Name: 12 POS. 070 HEADER ASSY
Brand: TE Connectivity (TE)

请查看产品文档，或联系我们以了解最新的机构审批信息。

产品类型特性

结构特性

节数 : 2
信号位置数量 : 12
PCB 安装方向 : 垂直
位数 : 12
行数 : 2

电气特征

标称电压架构 (V): 12 | 24
额定电压（最大值） (VDC): 24
工作电压 (VDC): 24

主体特性

主要产品颜色 : 黑色

接触件特性

端接特性

PCB 端接方法 : 通孔 - 焊接

机械附件

壳体特性

中心线（间距） (mm): 3.5 | 5
中心线（间距） (in): .13 | .19

尺寸

连接器长度 : 34.5 mm [ 1.358 in ]
PCB 的外形高度 : 23.5 mm [ .925 in ]
PCB 厚度（建议） : 1.6 mm [ .063 in ]
连接器宽度 : 15.8 mm [ .622 in ]

使用环境

工作温度（最大值） : 105 °C [ 212 °F ]
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

屏蔽 : 否
电路应用 : Signal

包装特性

封装方法 : Tube
封装数量 : 70

其他

接口编号 : 284159-1

284162-1

Vertical, Wire-to-Board, 12 Position, 2 Row, 3.5mm / 5mm [.13in / .19in] Centerline, Tin (Sn), Printed Circuit Board, Multilock Connector System

284162-1

Vertical, Wire-to-Board, 12 Position, 2 Row, 3.5mm / 5mm [.13in / .19in] Centerline, Tin (Sn), Printed Circuit Board, Multilock Connector System

PCB 安装方向 : 垂直

端子额定电流（最大值） (A): 14 | 20

PCB 端接方法 : 通孔 - 焊接

可密封 : 否

中心线（间距） (mm): 3.5 | 5

中心线（间距） (in): .13 | .19

文档

CAD 文件

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

接头类型 : 全部带罩

混合板端连接器 : 是

连接器产品类型 : 连接器组件

可密封 : 否

连接器系统 : 线到板

连接器和端子端接到 : 印刷电路板

结构特性

节数 : 2

信号位置数量 : 12

PCB 安装方向 : 垂直

位数 : 12

行数 : 2

电气特征

标称电压架构 (V): 12 | 24

额定电压（最大值） (VDC): 24

工作电压 (VDC): 24

主体特性

主要产品颜色 : 黑色

接触件特性

端子类型 : 公端

对接公端厚度 (mm): .64 | .8

对接公端厚度 (in): .025 | .031

对接公端宽度 (mm): 1.7 | 2.8

对接公端宽度 (in): .067 | .11

端子额定电流（最大值） (A): 14 | 20

端子接触部电镀材料 : 锡 (Sn)

端接特性

PCB 端接方法 : 通孔 - 焊接

机械附件

PCB 安装对准 : 不带

接合对准 : 带有

PCB 安装固定类型 : 板锁

安装孔 : 不带

PCB 安装固定 : 带有

接合固定类型 : 锁定接口

面板安装特性 : 不带

连接器安装类型 : 板安装

壳体特性

中心线（间距） (mm): 3.5 | 5

中心线（间距） (in): .13 | .19

尺寸

连接器长度 : 34.5 mm [ 1.358 in ]

PCB 的外形高度 : 23.5 mm [ .925 in ]

PCB 厚度（建议） : 1.6 mm [ .063 in ]

连接器宽度 : 15.8 mm [ .622 in ]

使用环境

工作温度（最大值） : 105 °C [ 212 °F ]

工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

屏蔽 : 否

电路应用 : Signal

包装特性

封装方法 : Tube

封装数量 : 70

其他

接口编号 : 284159-1
