Name: 3P.CONNECTOR FOR IGNITION KEY
Brand: AMP

请查看产品文档，或联系我们以了解最新的机构审批信息。

产品类型特性

结构特性

位数 : 3
行数 : 1

电气特征

工作电压 (VDC): 24

主体特性

出线角度 (°): 180°
主要产品颜色 : 土黄色

接触件特性

端子类型 : 母端
端子大小 : 2.8mm | 6.3mm
对接公端宽度 (mm): 2.8 | 6.3
对接公端宽度 (in): .11 | .248
端子额定电流（最大值） (A): 20

机械附件

接合对准 : 带有
接合对准类型 : 极化
端子位置保证 : 否
应力消除 : 不带
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PA 66
中心线（间距） : 18.4 mm [ .72 in ]

尺寸

连接器高度 : 9.9 mm [ .39 in ]
产品长度 : 37 mm [ 1.46 in ]
产品宽度 : 26.1 mm [ 1.03 in ]

使用环境

工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
工作温度（最大值） : 105 °C [ 221 °F ]

操作/应用

电路应用 : 电源

包装特性

封装方法 : Box
封装数量 : 600

其他

可维修 : 否
能够保证连接器位置 : 否

284098-1

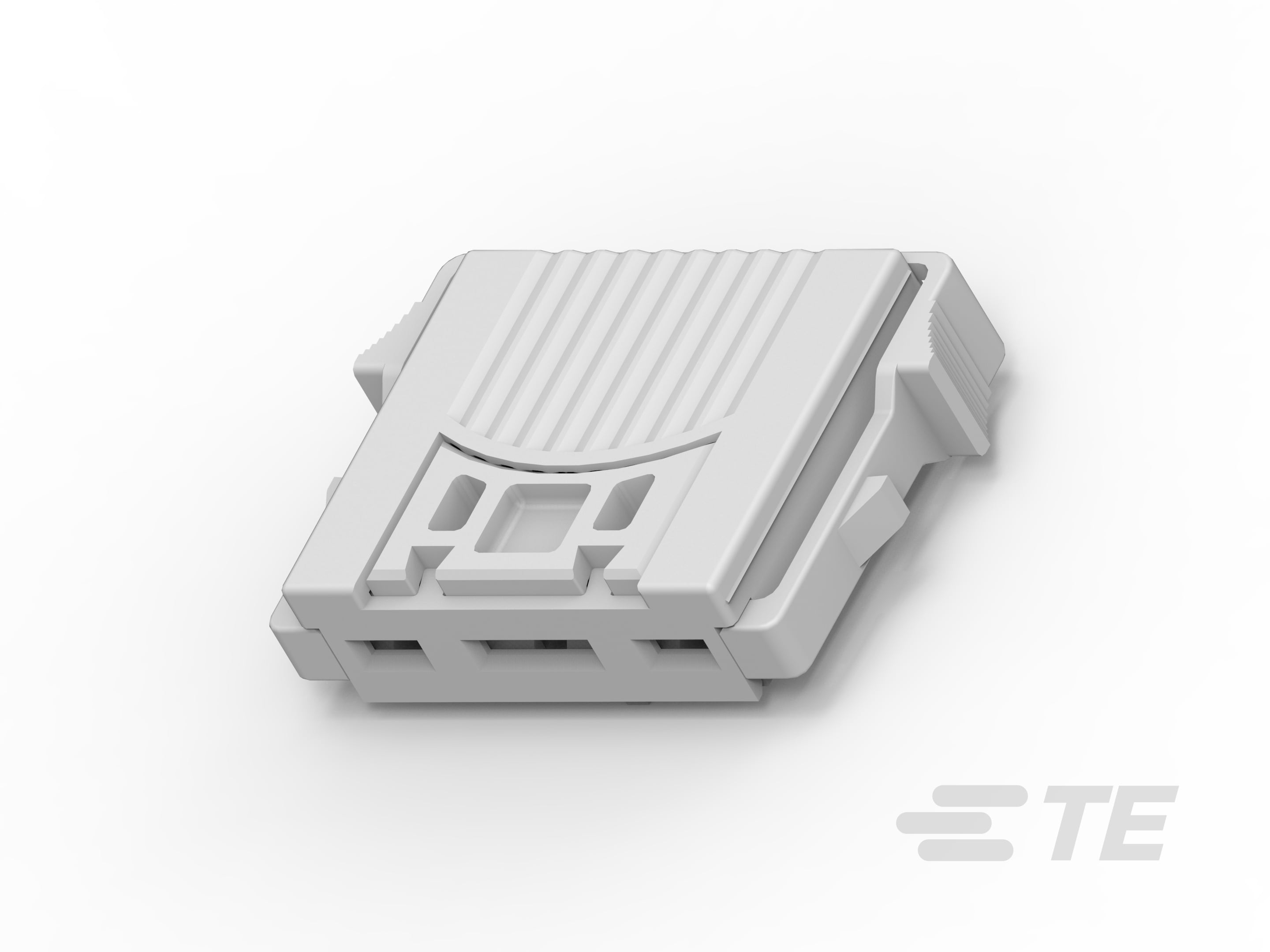

3 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 18.4 mm [.72 in] Centerline, Natural, Wire & Cable, Power, Hybrid

284098-1

3 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 18.4 mm [.72 in] Centerline, Natural, Wire & Cable, Power, Hybrid

连接器和壳体类型 : 母端子护套

位数 : 3

可密封 : 否

工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

行数 : 1

文档

CAD 文件

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 是

连接器和壳体类型 : 母端子护套

可密封 : 否

主要锁定特性 : 锁定枪

连接器系统 : 线到线

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 3

行数 : 1

电气特征

工作电压 (VDC): 24

主体特性

出线角度 (°): 180°

主要产品颜色 : 土黄色

接触件特性

端子类型 : 母端

端子大小 : 2.8mm | 6.3mm

对接公端宽度 (mm): 2.8 | 6.3

对接公端宽度 (in): .11 | .248

端子额定电流（最大值） (A): 20

机械附件

接合对准 : 带有

接合对准类型 : 极化

端子位置保证 : 否

应力消除 : 不带

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PA 66

中心线（间距） : 18.4 mm [ .72 in ]

尺寸

连接器高度 : 9.9 mm [ .39 in ]

产品长度 : 37 mm [ 1.46 in ]

产品宽度 : 26.1 mm [ 1.03 in ]

使用环境

工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

工作温度（最大值） : 105 °C [ 221 °F ]

操作/应用

电路应用 : 电源

包装特性

封装方法 : Box

封装数量 : 600

其他

可维修 : 否

能够保证连接器位置 : 否

产品合规性
