284080-1

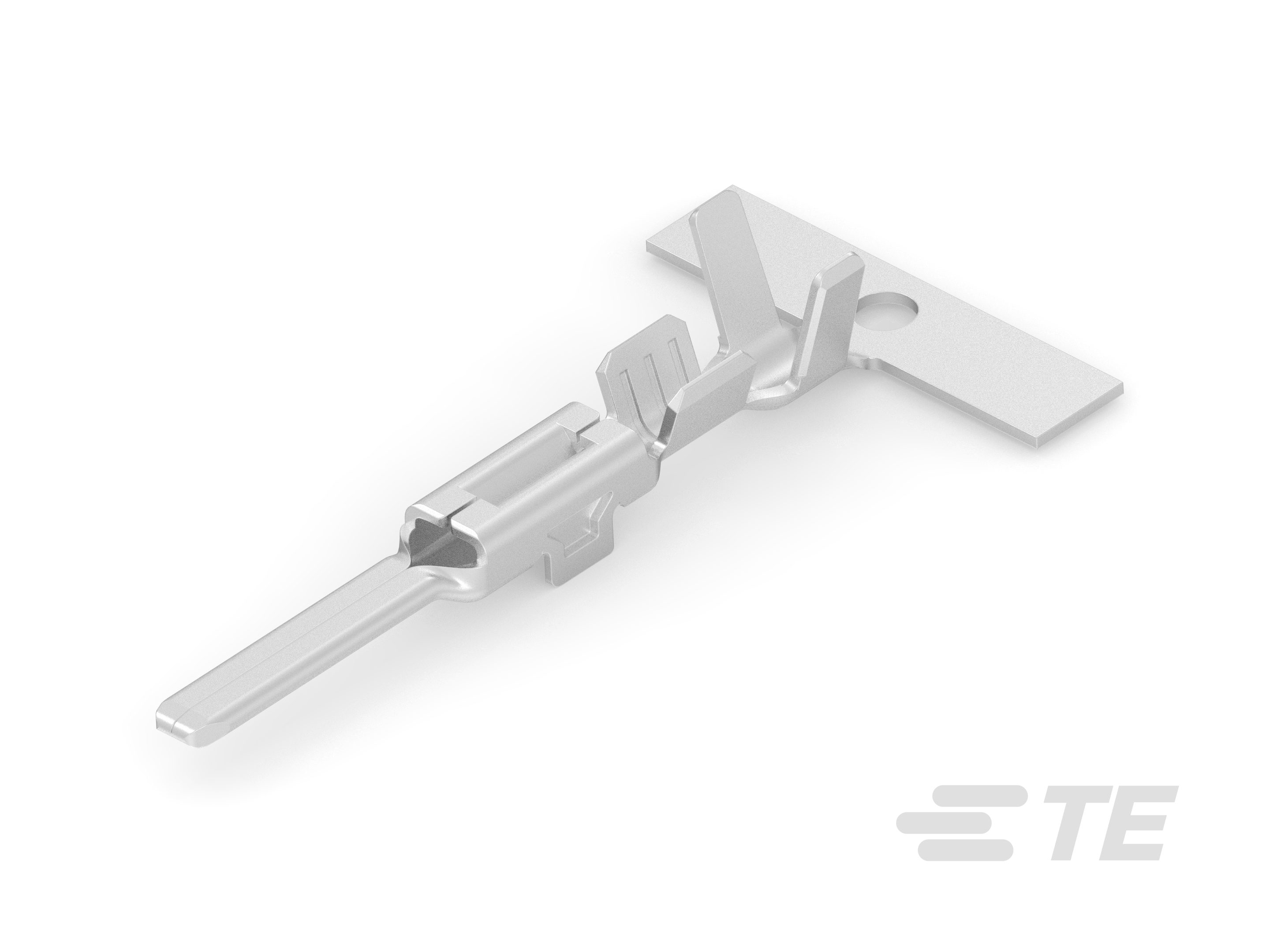

Tab Terminal, 22 – 20 AWG, .35 – .5 mm² Wire, 1.7 mm [.066 in] Tab Width, Tin (Sn), .64 mm [.025 in] Tab Thickness, Multilock .070
284080-1
Tab Terminal, 22 – 20 AWG, .35 – .5 mm² Wire, 1.7 mm [.066 in] Tab Width, Tin (Sn), .64 mm [.025 in] Tab Thickness, Multilock .070
-
- AMP
- Multilock .070
- TE 内部编号 284080-1
- TE 内部产品描述 .070 TAB CONT.NEW.GEN. (0,3 TO
-
端子类型 : 公端
-
线径 (AWG): 22 – 20
-
线径 (mm²): .35 – .5
-
对接公端宽度 : 1.7 mm [ .066 in ]
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- MULTILOCK CONN. 070 SRS TAB CTC. SECOND GENERATION ENG_CD_284080_A4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_284080-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_284080-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_284080-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_284080-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-20095_C.tif 英文版本
- ENG_SS_114-20095_C.pdf 英文版本
- 产品规格 S_108-20175_A1.tif 英文版本
- S_108-20175_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 无尖刃主体
-
可密封 : 否
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : 1.7mm
-
压接类型 : F 型压接
-
端子类型 : 公端
-
对接公端宽度 : 1.7 mm [ .066 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .64 mm [ .025 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
尺寸
-
线径 (AWG): 22 – 20
-
线径 (mm²): .35 – .5
-
公端长度 : 20.7 mm [ .814 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
包装特性
-
封装数量 : 4000
-
封装方法 : Reel
