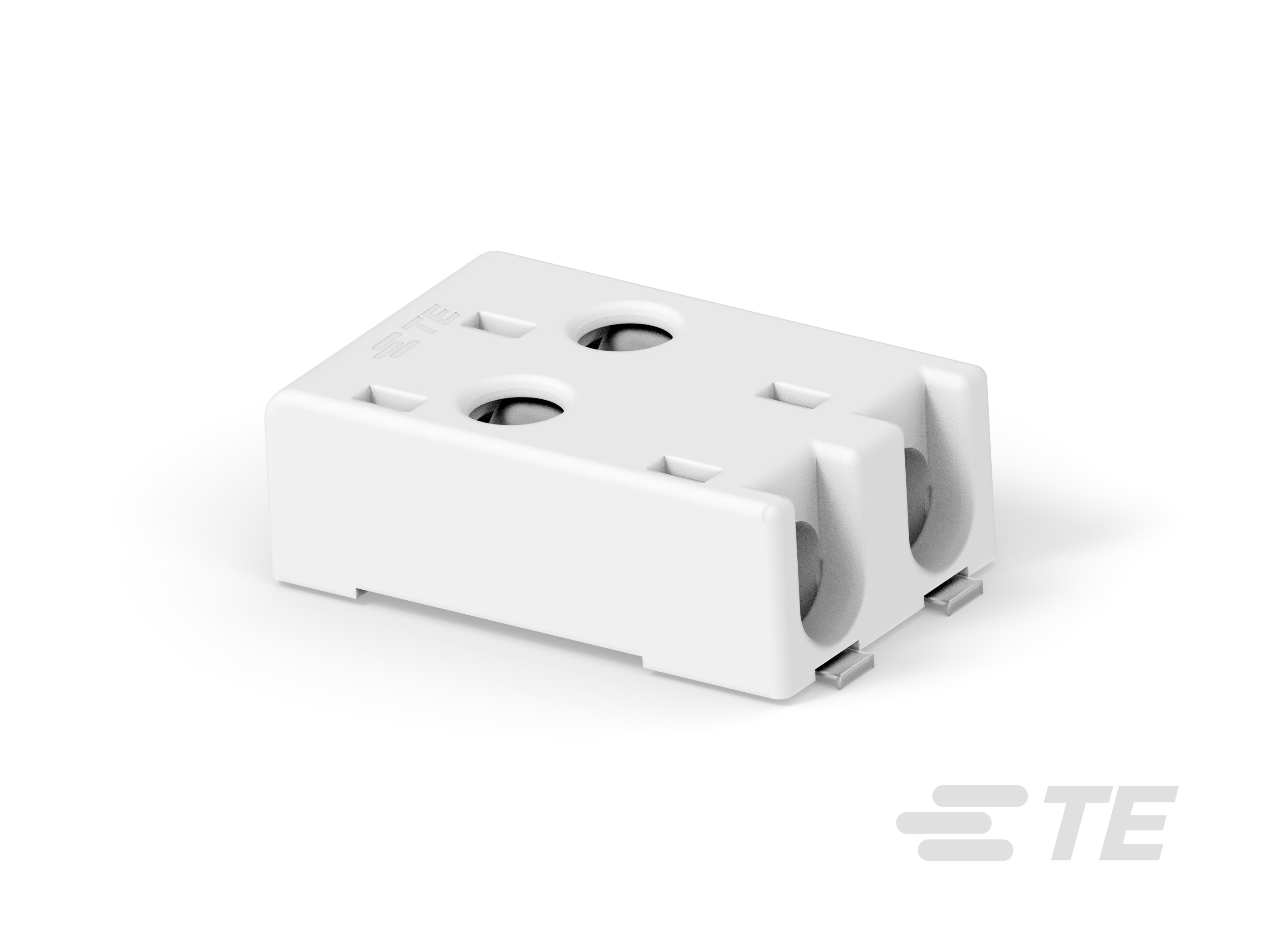

Wire-to-Board, 2 Position, 4 mm [.16 in] Centerline, Printed Circuit Board, Insulation Displacement Connectors Closed End, Poke-In Connectors
2834385-2
Wire-to-Board, 2 Position, 4 mm [.16 in] Centerline, Printed Circuit Board, Insulation Displacement Connectors Closed End, Poke-In Connectors
-
- Buchanan WireMate
- 刺破式连接器闭合端
- TE 内部编号 2834385-2
- TE 内部产品描述 RELEASE POKE-IN CONNECTOR_2P_NATURAL
-
连接器系统 : 线到板
-
位数 : 2
-
中心线（间距） : 4 mm [ .16 in ]
-
连接器和端子端接到 : 印刷电路板
-
连接器高度 : 4.48 mm [ .176 in ]
文档
产品图纸
- 2P CONNECTOR ASSEMBLY RELEASABLE POKE-IN ENG_CD_2834385_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2834385-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2834385-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2834385-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2834385-2_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-137055_A2.pdf 英文版本
- 工艺规范 ENG_SS_108-137055_A1.pdf 英文版本
- 质量规范 ENG_SS_501-137055_A1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
-
产品线 : 插入式
结构特性
-
位数 : 2
电气特征
-
工作电压 (VAC): 400
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
PCB 端子端接区域电镀材料 : 锡铅
-
端子底板材料 : 镍
-
PCB 端子端接区域电镀材料表面涂层 : 哑光
-
端子接触部电镀材料 : 锡 (Sn)
-
端子额定电流（最大值） (A): 6
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 4 mm [ .16 in ]
尺寸
-
兼容的绝缘直径范围 : 2.1 mm [ .083 in ]
-
连接器高度 : 4.48 mm [ .176 in ]
-
线径 (AWG): 18 – 22
使用环境
-
工作温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
与已批准的标准产品兼容 : UL 1977, UL E28476
-
与机构/标准产品兼容 : UL
包装特性
-
封装方法 : 卷/箱
