2834334-1

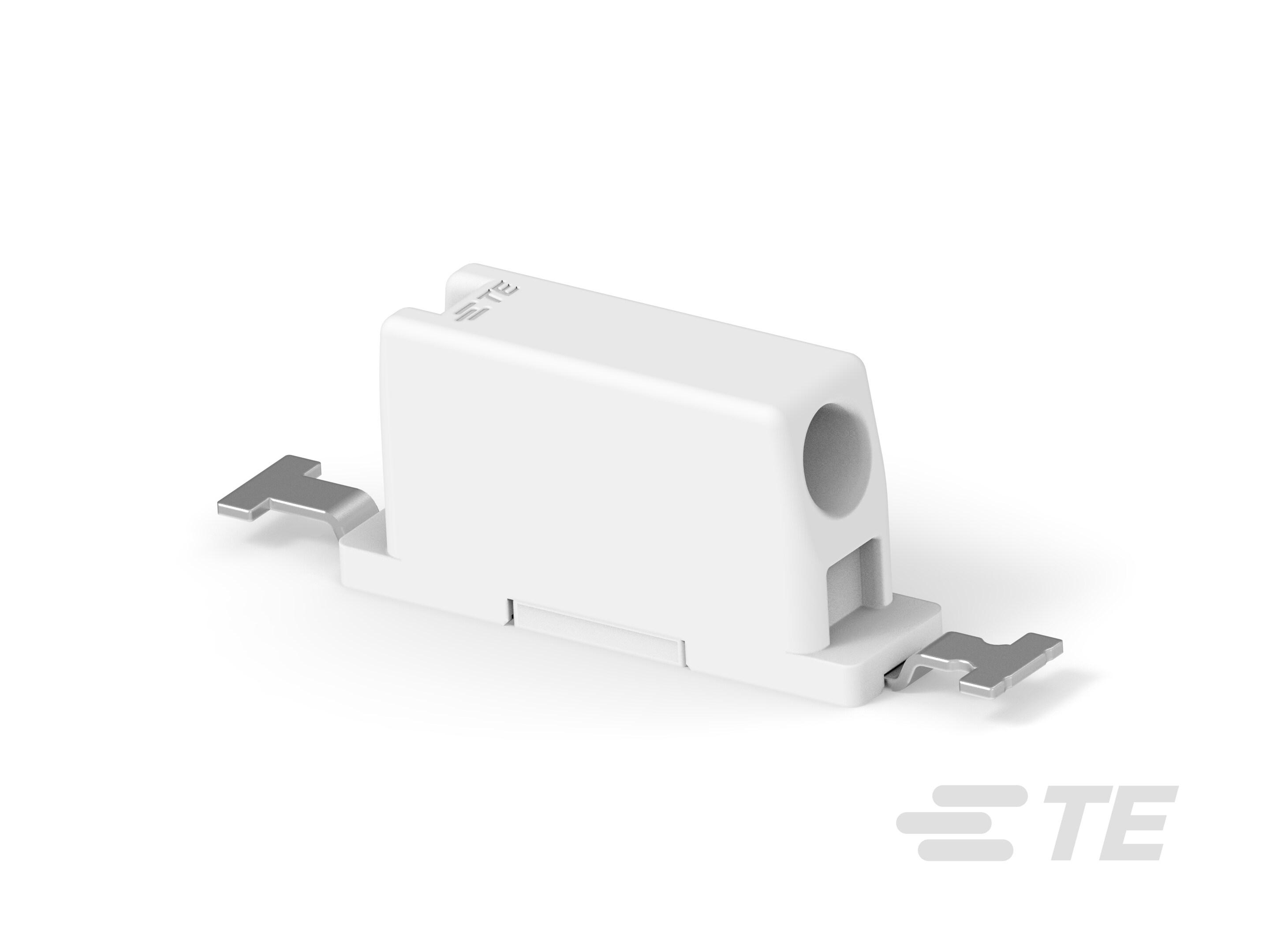

Connector, Wire-to-Board, 1 Position, 4 mm Centerline, Printed Circuit Board, Insulation Displacement Connectors Closed End, Ballast Connectors
2834334-1
Connector, Wire-to-Board, 1 Position, 4 mm Centerline, Printed Circuit Board, Insulation Displacement Connectors Closed End, Ballast Connectors
-
- Buchanan WireMate
- 刺破式连接器闭合端
- TE 内部编号 2834334-1
- TE 内部产品描述 4.0PITCH ITB CONN_1P_W CAP_NATURAL
-
照明产品类型 : 连接器
-
连接器系统 : 线到板
-
位数 : 1
-
中心线（间距） (mm): 4
-
可密封 : 否
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2834334-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2834334-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2834334-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2834334-1_A.3d_stp.zip 英文版本
数据表/目录页
- BUCHANAN WIREMATE ITB RELEASABLE POKE-IN CONNECTORS ENG_DS_1-1773966-4_1218.pdf 英文版本
- BUCHANAN WIREMATE ITB RELEASABLE POKE-IN CONNECTORS CHI_DS_1-1773966-4_1218.pdf
产品规格
- 应用规格 ENG_SS_114-137311_A3.pdf 英文版本
- 工艺规范 ENG_SS_108-137311_A2.pdf 英文版本
- 合格检测报告 ENG_SS_501-137311_A1.pdf 英文版本
机构认证
- UL ENG_AAD_UL_E28476_20181029_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
照明产品类型 : 连接器
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 1
-
行数 : 1
壳体特性
-
中心线（间距） (mm): 4
尺寸
-
线径 (AWG): 18 – 22
接触件特性
-
端子额定电流（最大值） (A): 6
机械附件
-
连接器安装类型 : 板安装
-
接合对准 : 带有
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
电气特征
-
工作电压（最大值） (VAC): 320
主体特性
-
主要产品颜色 : 土黄色
行业标准
-
与已批准的标准产品兼容 : UL 1977
-
UL 阻燃性等级 : UL 94V-0
