2834331-1

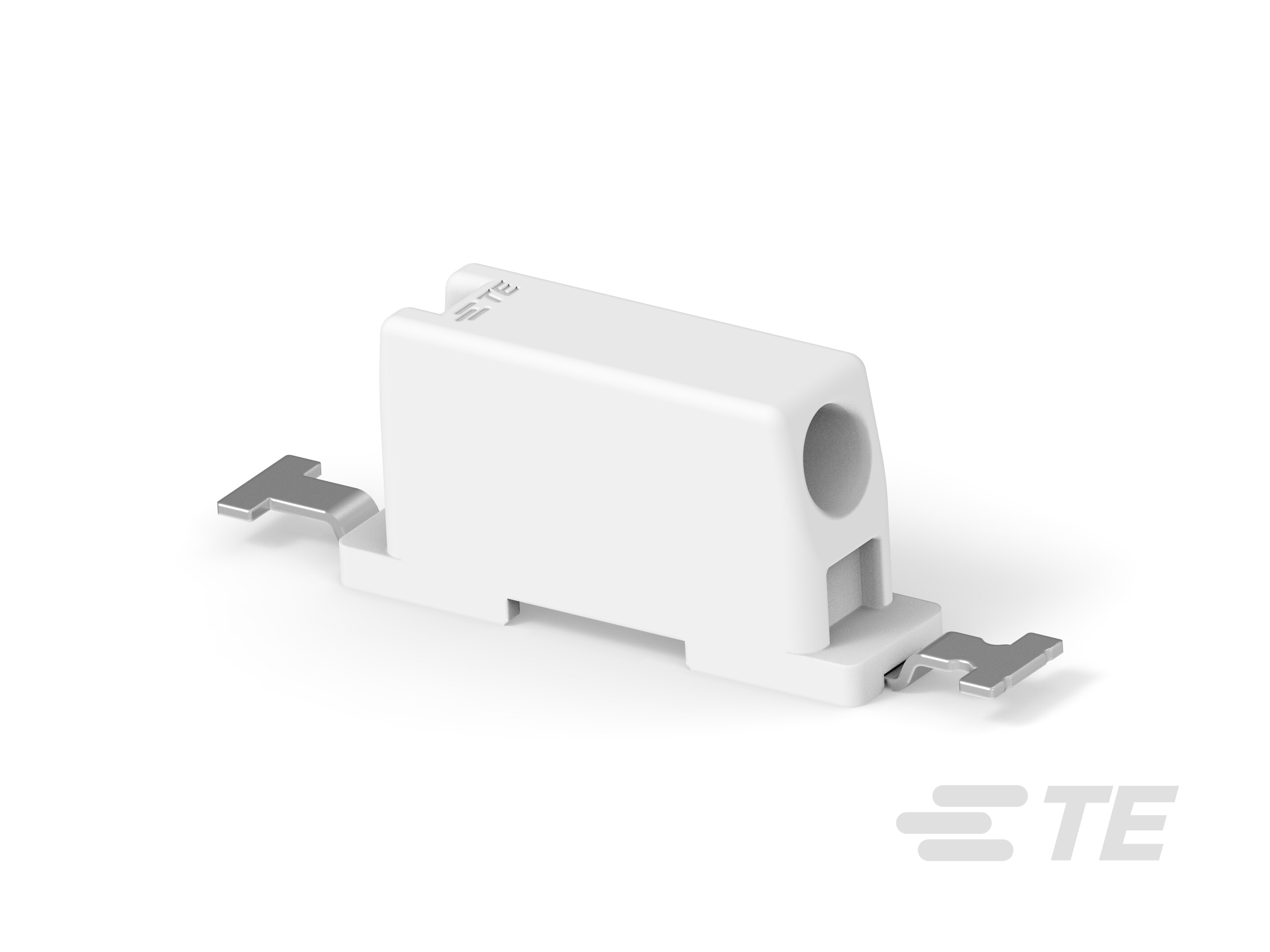

1 Position Ballast Connector, Connector, Wire-to-Board, 6.5 mm Centerline, Printed Circuit Board, Insulation Displacement Connectors Closed End
2834331-1
1 Position Ballast Connector, Connector, Wire-to-Board, 6.5 mm Centerline, Printed Circuit Board, Insulation Displacement Connectors Closed End
-
- Buchanan WireMate
- 刺破式连接器闭合端
- TE 内部编号 2834331-1
- TE 内部产品描述 6.5PITCH ITB CONN_1P_WO CAP_NATURAL
-
位数 : 1
-
照明产品类型 : 连接器
-
连接器系统 : 线到板
-
中心线（间距） (mm): 6.5
-
可密封 : 否
文档
产品图纸
- 6.5mm PITCH ITB RELEASABLE POKE-IN CONN. ENG_CD_2834331_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2834331-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2834331-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2834331-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2834331-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-137311_A3.pdf 英文版本
- 工艺规范 ENG_SS_108-137311_A2.pdf 英文版本
- 合格检测报告 ENG_SS_501-137311_A1.pdf 英文版本
机构认证
- UL ENG_AAD_UL_E28476_20181029_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
照明产品类型 : 连接器
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
行数 : 1
-
位数 : 1
电气特征
-
工作电压（最大值） (VAC): 320
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子额定电流（最大值） (A): 6
机械附件
-
接合对准 : 带有
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） (mm): 6.5
尺寸
-
线径 (AWG): 18 – 22
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
行业标准
-
与已批准的标准产品兼容 : UL 1977
-
UL 阻燃性等级 : UL 94V-0
