2834167-3

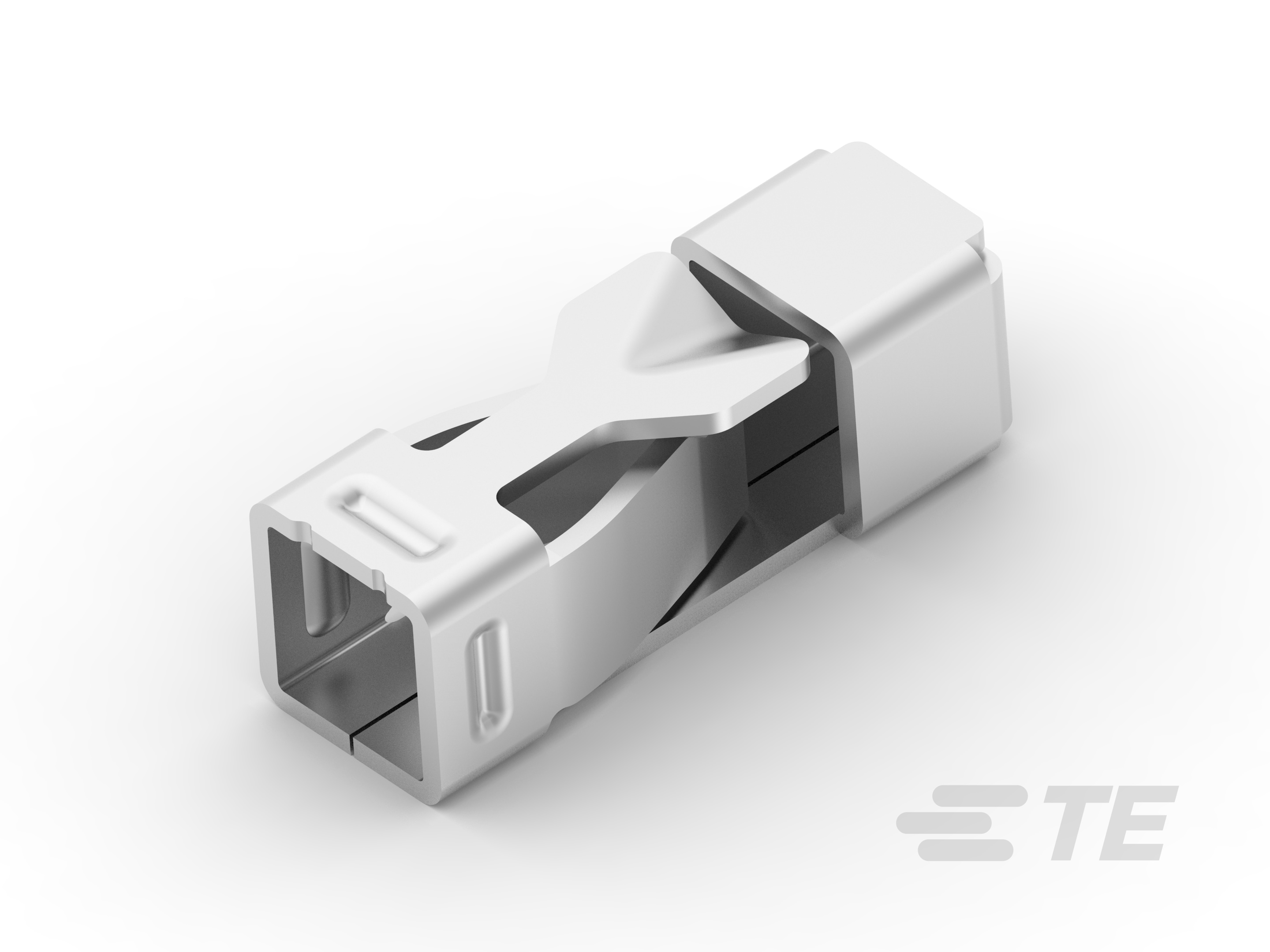

Wire-to-Board, Printed Circuit Board, 3 mm [.118 in] Height, Surface Mount, 18 – 22 AWG, BUCHANAN WireMate Slim Poke-In, Poke-In Connectors
2834167-3
Wire-to-Board, Printed Circuit Board, 3 mm [.118 in] Height, Surface Mount, 18 – 22 AWG, BUCHANAN WireMate Slim Poke-In, Poke-In Connectors
-
- Buchanan WireMate
- BUCHANAN WireMate Slim Poke-In
- TE 内部编号 2834167-3
- TE 内部产品描述 RELEASABLE SLIM CONTACT
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
-
连接器高度 : 3 mm [ .118 in ]
-
PCB 端接方法 : 表面贴装
-
线径 (AWG): 18 – 22
文档
产品图纸
- SMT RELEASABLE SLIM CONTACT ENG_CD_2834167_A3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2834167-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2834167-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2834167-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2834167-3_A.3d_stp.zip 英文版本
数据表/目录页
- Poke-in Slim Wire connector flyer CHI_DS_1-1773909-3_WireMate_SlimPoke-In_CN_0817.pdf
- BUCHANAN WireMate Connectors Brochure CHI_DS_1-1773930-3_BuchananWM_Brochure_0917.pdf
- BUCHANAN WireMate Connectors Brochure ENG_DS_1-1773930-3_BuchananWM_Brochure_0917.pdf 英文版本
- Poke-in Slim Wire connector flyer ENG_DS_1-1773909-3_Poke-In_Slim_Wire_Connectors_0317.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-137166_A1.pdf 英文版本
- 产品规格 ENG_SS_108-137166_B1.pdf 英文版本
- 合格检测报告 ENG_SS_501-137166_B.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_20150215_D.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
产品线 : 插入式
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
电气特征
-
工作电压 (VAC): 300
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
PCB 端子端接区域电镀材料表面涂层 : 哑光
-
PCB 端子端接区域电镀材料 : 锡铅
-
端子底板材料 : 镍
-
端子额定电流（最大值） (A): 9
端接特性
-
PCB 端接方法 : 表面贴装
尺寸
-
兼容的绝缘直径范围 (mm): 2.1
-
连接器高度 : 3 mm [ .118 in ]
-
线径 (AWG): 18 – 22
行业标准
-
与已批准的标准产品兼容 : UL 1977
-
UL 阻燃性等级 : UL 94V-0
-
与机构/标准产品兼容 : UL
包装特性
-
封装方法 : 卷带包装
