2834076-3

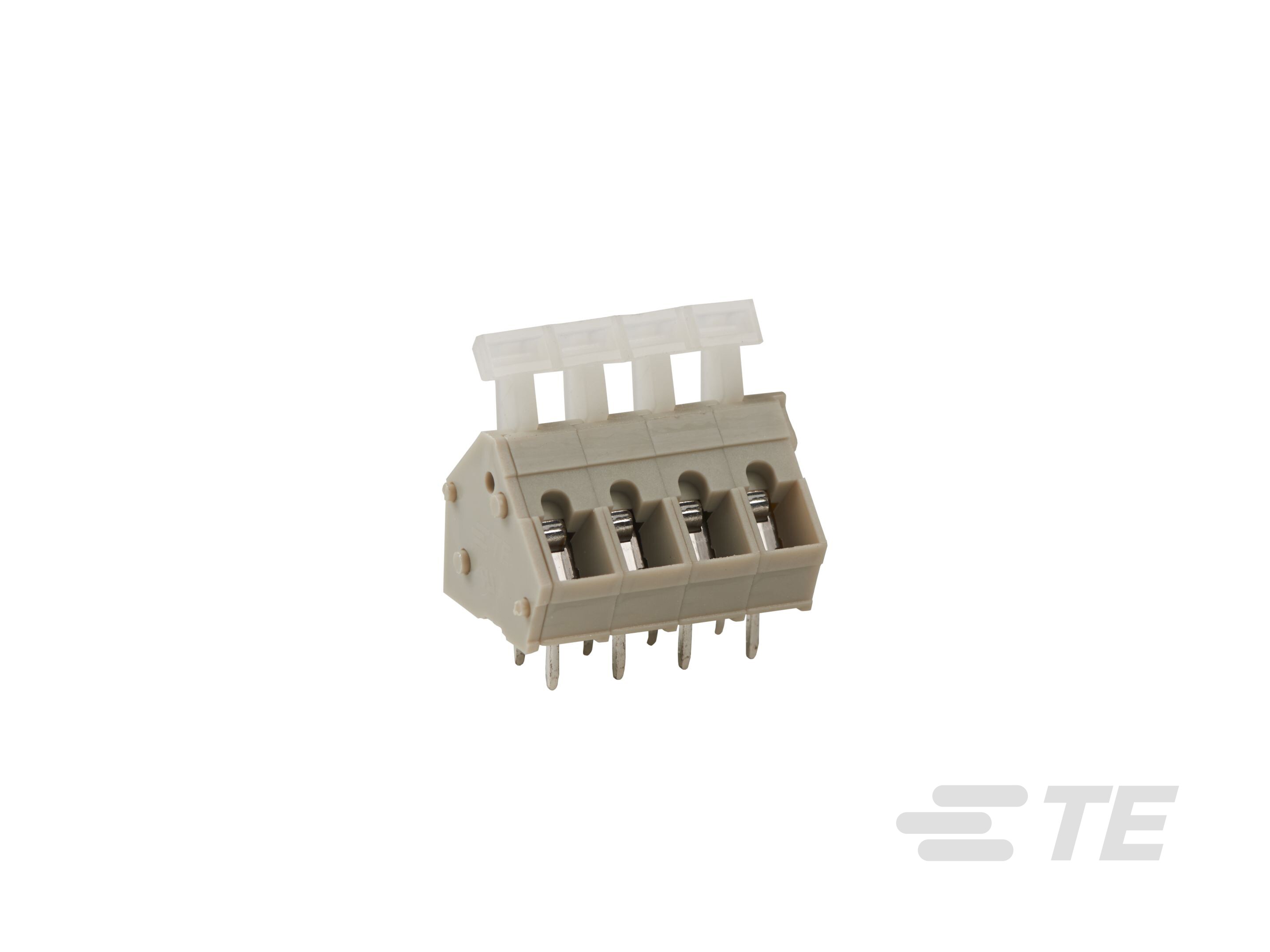

4 Position PCB Terminal Block, Receptacle, Wire-to-Board, 5 mm [.196 in] Centerline, 2 Row, 45° Wire Entry Angle, 28 – 14 AWG, 300 VAC
2834076-3
4 Position PCB Terminal Block, Receptacle, Wire-to-Board, 5 mm [.196 in] Centerline, 2 Row, 45° Wire Entry Angle, 28 – 14 AWG, 300 VAC
-
- Buchanan WireMate
- TE 内部编号 2834076-3
- TE 内部产品描述 5.0MM TOP ENTRY MSC 4P_GY
-
接线端子连接器类型 : 母端
-
连接器系统 : 线到板
-
位数 : 4
-
中心线（间距） : 5 mm [ .196 in ]
-
行数 : 2
文档
产品图纸
- 5.0mm 45degree entry MSC ENG_CD_2834076_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2834076-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2834076-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2834076-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2834076-3_A.3d_stp.zip 英文版本
数据表/目录页
- Modular Screwless Terminal Blocks Flyer (Chinese) CHI_DS_1-1773872-7_ModularScrewlessTB_CN_0210.pdf
- Modular Screwless Terminal Blocks Flyer ENG_DS_1-1773872-7_ModularScrewlessTerminalBloc_0917.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
接线端子连接器类型 : 母端
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
堆叠配置 : 侧面可堆叠
-
位数 : 4
-
行数 : 2
-
电线进入角度 : 45°
-
电线进入位置 : 侧
电气特征
-
工作电压 (VAC): 300
主体特性
-
主要产品颜色 : 灰色
-
产品方向 : 垂直
接触件特性
-
端子基材 : 铜
-
端子接触部电镀材料 : 锡 (Sn)
-
端子额定电流（最大值） (A): 16
壳体特性
-
中心线（间距） : 5 mm [ .196 in ]
尺寸
-
线径 (AWG): 28 – 14
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装方法 : 盒和纸箱
