2834012-3

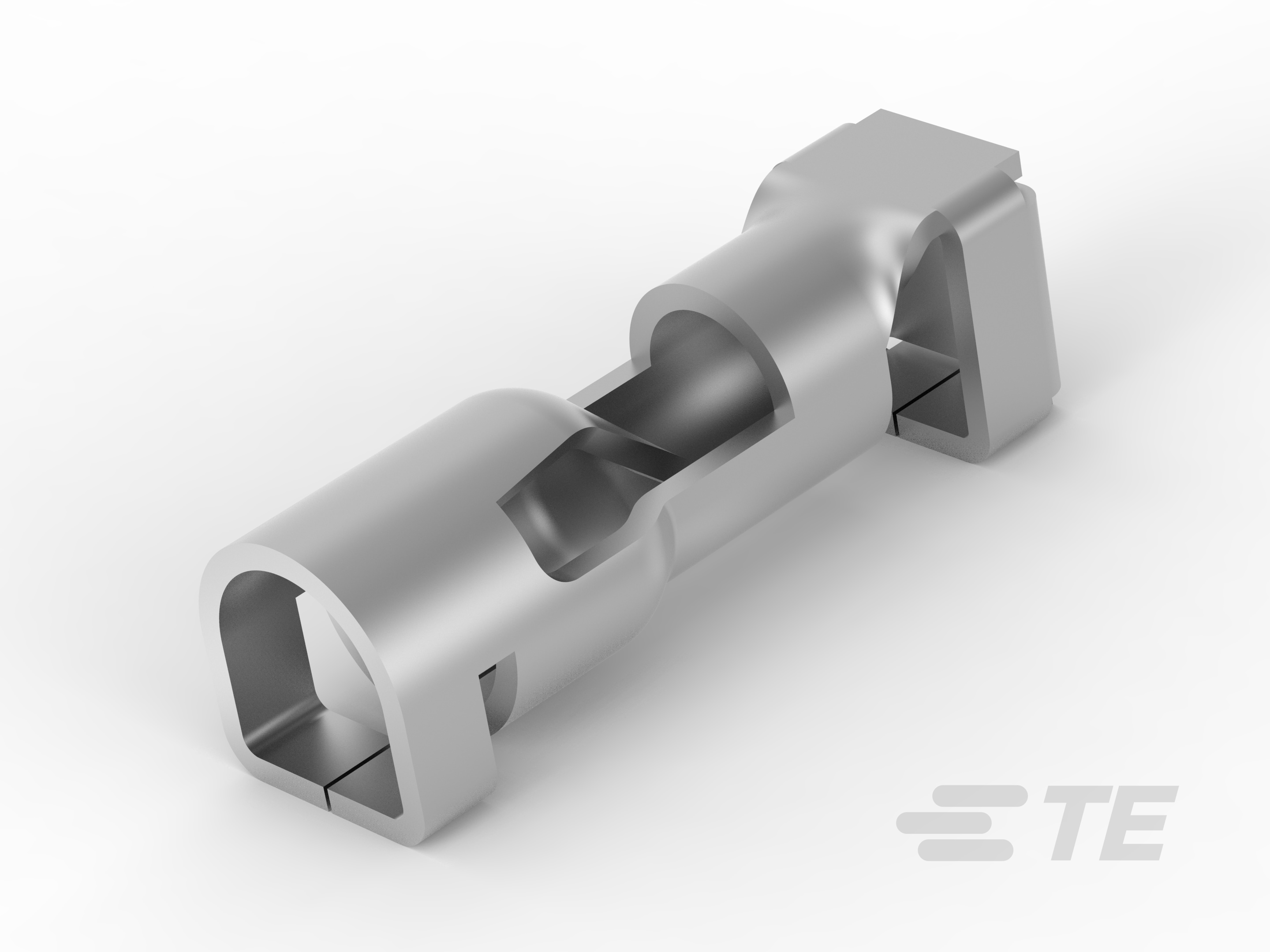

Wire-to-Board, Printed Circuit Board, 3.1 mm [.122 in] Height, Surface Mount, 16 – 20 AWG, Power, BUCHANAN WireMate Slim Poke-In, Poke-In Connectors
2834012-3
Wire-to-Board, Printed Circuit Board, 3.1 mm [.122 in] Height, Surface Mount, 16 – 20 AWG, Power, BUCHANAN WireMate Slim Poke-In, Poke-In Connectors
-
- Buchanan WireMate
- BUCHANAN WireMate Slim Poke-In
- TE 内部编号 2834012-3
- TE 内部产品描述 SLIM CONTACT FOR WIRE 16-20AWG
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
-
连接器高度 : 3.1 mm [ .122 in ]
-
PCB 端接方法 : 表面贴装
-
线径 (AWG): 16 – 20
文档
产品图纸
- SLIM CONTACT ENG_CD_2834012_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2834012-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2834012-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2834012-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2834012-3_A.3d_stp.zip 英文版本
数据表/目录页
- Slim Wire-to-Board flyer ENG_DS_1-1773869-6_Slim_Wire_to_Board_0917.pdf 英文版本
- Slim Wire-to-Board flyer ENG_DS_1-1773870-4_Slim_Wire_to_Board_0617.pdf 英文版本
- BUCHANAN WireMate Connectors Brochure CHI_DS_1-1773930-3_BuchananWM_Brochure_0917.pdf
- BUCHANAN WireMate Connectors Brochure ENG_DS_1-1773930-3_BuchananWM_Brochure_0917.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-137049_B.pdf 英文版本
- 产品规格 ENG_SS_108-137049_B.pdf 英文版本
- 合格检测报告 ENG_SS_501-137049_B.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_408-137049_A.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_20150215_D.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
产品线 : 插入式
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
电气特征
-
工作电压 (VAC): 300
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
PCB 端子端接区域电镀材料表面涂层 : 哑光
-
PCB 端子端接区域电镀材料 : 锡铅
-
端子接触部电镀材料 : 锡 (Sn)
-
端子底板材料 : 镍
-
端子额定电流（最大值） (A): 16
端接特性
-
PCB 端接方法 : 表面贴装
尺寸
-
兼容的绝缘直径范围 : 2.1 mm [ .083 in ]
-
连接器高度 : 3.1 mm [ .122 in ]
-
线径 (AWG): 16 – 20
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
与已批准的标准产品兼容 : UL 1977, UL E28476
-
UL 阻燃性等级 : UL 94V-0
-
与机构/标准产品兼容 : UL
包装特性
-
封装方法 : 卷/箱
