282964-8

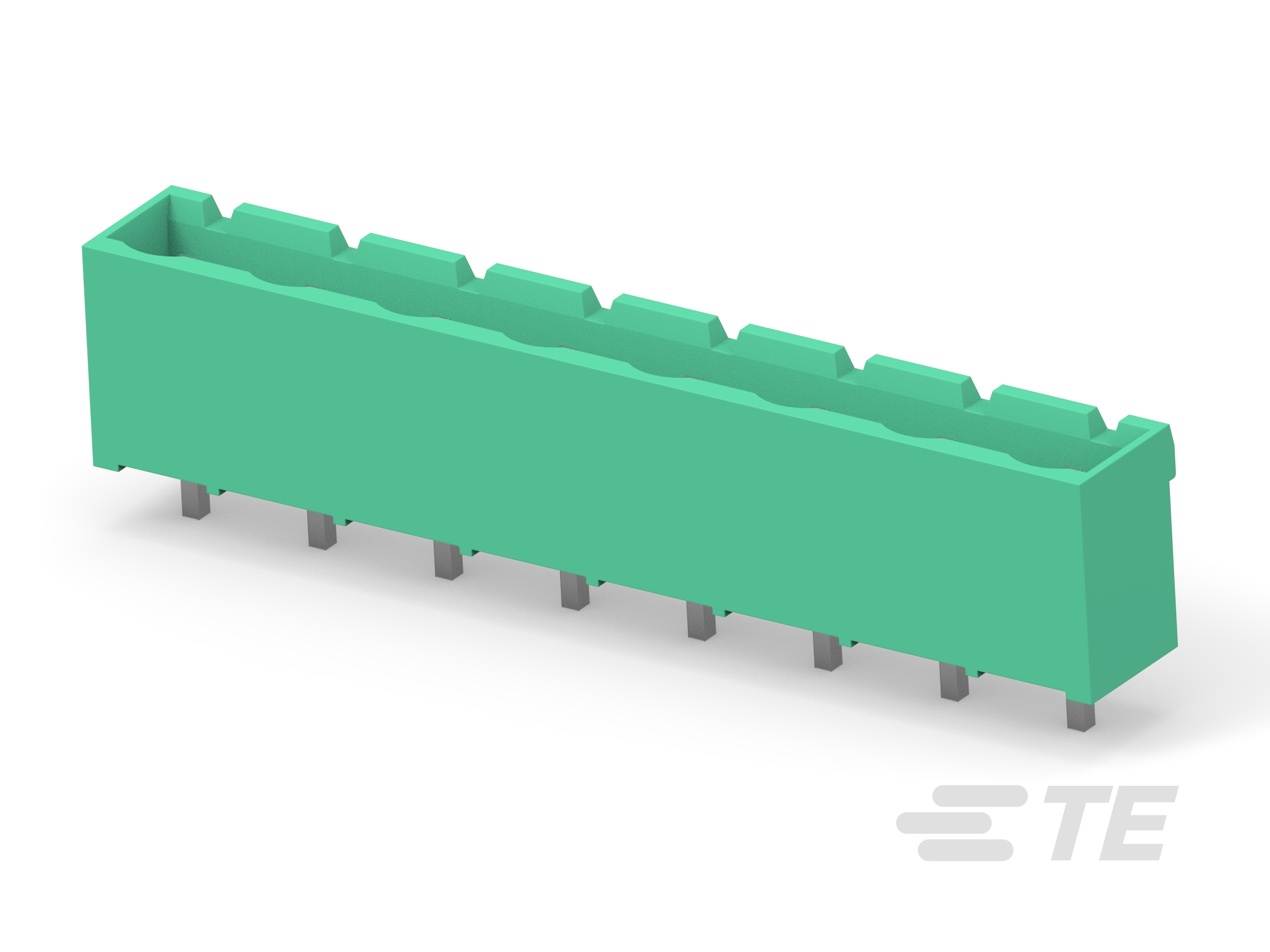

8 Position PCB Terminal Block, Header, Wire-to-Board, 7.5 mm [.295 in] Centerline, 1 Row, 300 VAC, Printed Circuit Board, Vertical
282964-8
8 Position PCB Terminal Block, Header, Wire-to-Board, 7.5 mm [.295 in] Centerline, 1 Row, 300 VAC, Printed Circuit Board, Vertical
-
- Buchanan
- TE 内部编号 282964-8
- TE 内部产品描述 TERMI-BLOK HEADER ASSY1808P. 7
-
位数 : 8
-
接线端子连接器类型 : 公端
-
连接器系统 : 线到板
-
中心线（间距） : 7.5 mm [ .295 in ]
-
行数 : 1
文档
产品图纸
- TERMINAL BLOCK, HEADER ASSEMBLY 180 DEGREE CLOSED ENDS 7.5mm PITCH ENG_CD_282964_C1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_282964-8_C.pdf 3D
- 下载查看 ENG_CVM_CVM_282964-8_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_282964-8_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_282964-8_C.3d_stp.zip 英文版本
数据表/目录页
- BUCHANAN TERMINAL BLOCKS CATALOG - EUROSTYLE TERMINAL BLOCKS ENG_CS_1308389_EUROSTYLE_TERMINAL_BLOCKS_0607.pdf 英文版本
- BUCHANAN PCB TERMINAL BLOCKS ENG_DS_1-773958-1_2008.pdf 英文版本
- 1-1773458-1_EURO_STYLE_TERMINAL_BLOCKS_QRG ENG_DS_1-1773458-1_EURO_STYLE_QRG_0311.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-20079_F.pdf 英文版本
- 产品规格 S_108-20166_B.tif 英文版本
- ENG_SS_108-20166_B.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
接头类型 : 全部带罩
-
电线保护 : 带有
-
接线端子连接器类型 : 公端
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
堆叠配置 : 侧面可堆叠
-
位数 : 8
-
行数 : 1
电气特征
-
工作电压 (VAC): 300
主体特性
-
主要产品颜色 : 绿色
-
产品方向 : 垂直
接触件特性
-
端子基材 : 铜锡合金
-
端子接触部长度 : 3.5 mm [ .138 in ]
-
端子接触部电镀材料 : 锡 (Sn)
-
端子额定电流（最大值） (A): 15
端接特性
-
端接柱体和尾部长度 : 3.5 mm [ .14 in ]
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : PA 66
-
中心线（间距） : 7.5 mm [ .295 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装数量 : 50
-
封装方法 : Box
