2825663-3

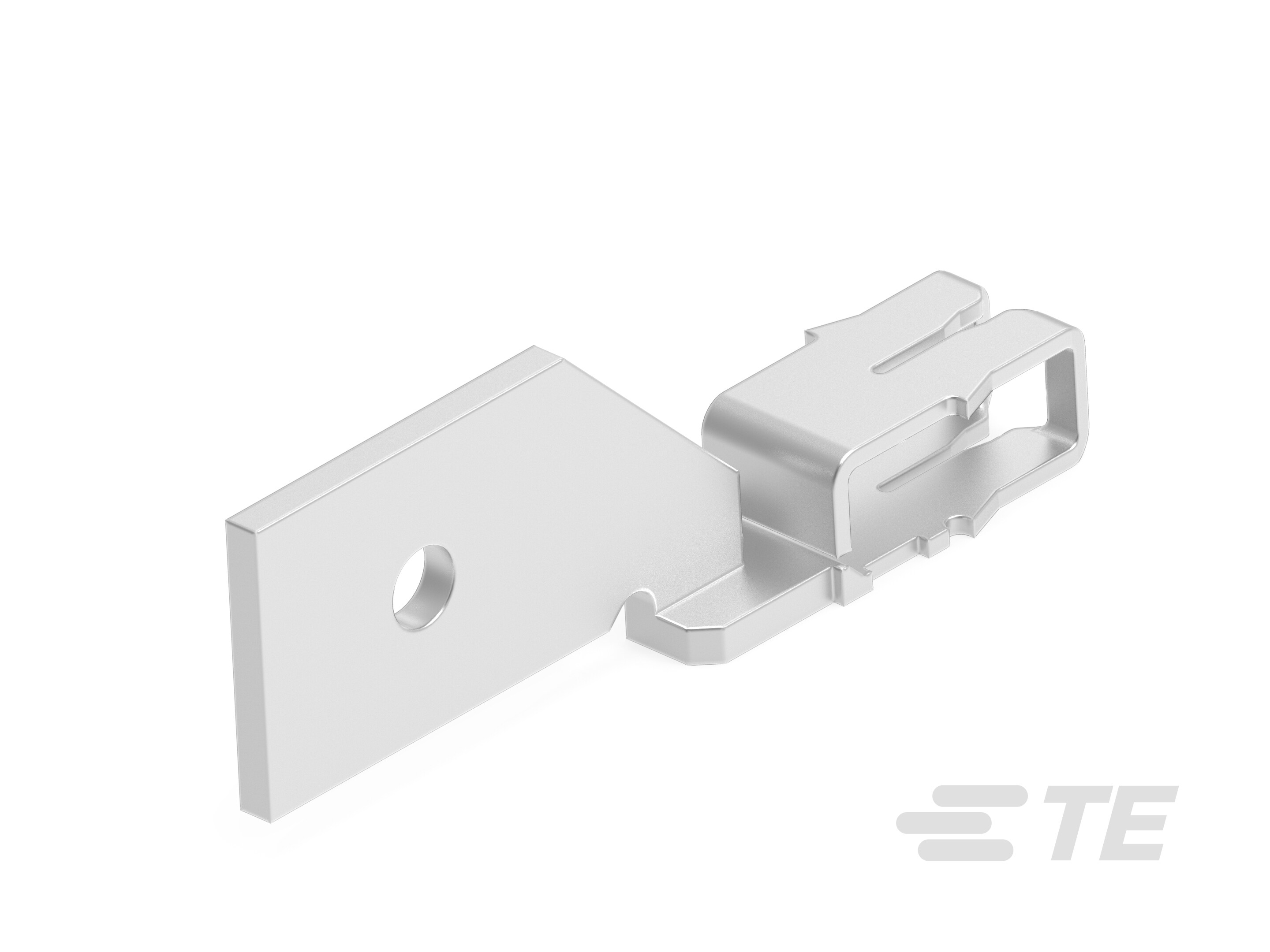

Tab Magnet Wire Terminal, 25 – 22 AWG, .45 – .64 mm, Insulation Displacement (IDC), 6.35 mm [.25 in] Tab Width, .57 – .72 mm Aluminum Wire

MAG-MATE W/250 CONN TAB TPBR-2825663-3

2825663-3

Tab Magnet Wire Terminal, 25 – 22 AWG, .45 – .64 mm, Insulation Displacement (IDC), 6.35 mm [.25 in] Tab Width, .57 – .72 mm Aluminum Wire

  • TE 内部编号 2825663-3
  • TE 内部产品描述 MAG-MATE W/250 CONN TAB TPBR

  • 漆包线端子类型 : 公端

  • 对接公端宽度 : 6.35 mm [ .25 in ]

  • 对接公端厚度 : .81 mm [ .032 in ]

  • 与孔位尺寸兼容 : 114 - 2046

  • 铝质电线尺寸 (mm): .57 – .72

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 与分离式电线类型兼容 : 漆包线

主体特性

  • 与孔位尺寸兼容 : 114 - 2046

接触件特性

  • 漆包线端子类型 : 公端

  • 对接公端宽度 : 6.35 mm [ .25 in ]

  • 对接公端厚度 : .81 mm [ .032 in ]

  • 端子电镀材料 : 锡

  • 端子底板材料 : 黄铜

  • 端子方向 : 标志

端接特性

  • 线缆端接方法 : 绝缘刺破 (IDC)

机械附件

  • 接合固定类型 : 倒钩

尺寸

  • 铝质电线尺寸 (mm): .57 – .72

  • 电磁线尺寸 (mm): .45 – .64

  • 电磁线尺寸 (AWG): 25 – 22

  • 材料厚度（电磁线侧） (mm): .79

  • 产品长度 : 21.21 mm [ .835 in ]

使用环境

  • 工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

包装特性

  • 封装方法 : 袋/箱
