282533-2

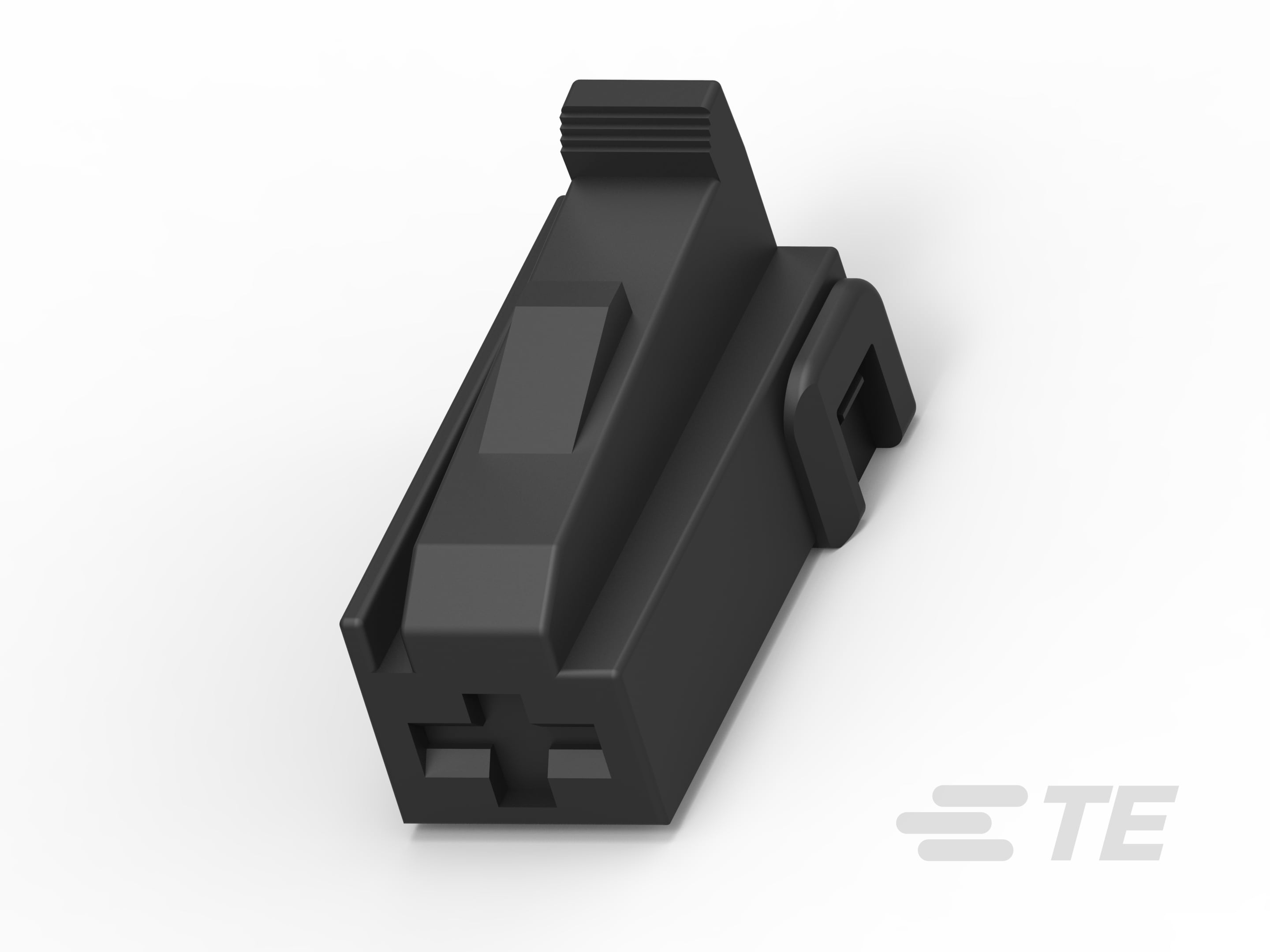

1 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Device, Black, Wire & Cable, Cable Mount (Free-Hanging), Hybrid
282533-2
1 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Device, Black, Wire & Cable, Cable Mount (Free-Hanging), Hybrid
-
- AMP
- 标准电源定时器 ,
- 初级电源定时器
- TE 内部编号 282533-2
- TE 内部产品描述 1 POS S.P.T.CONN. HSG BLACK
- 所有 Timer Connector Housing (437)
-
位数 : 1
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : 6.3 mm [ .248 in ]
-
连接器系统 : 线到板, 线到设备
-
可密封 : 否
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_282533-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_282533-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_282533-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_282533-2_A.3d_stp.zip 英文版本
产品规格
- 产品规格 S_108-20146_B.tif 英文版本
- S_108-20146_B.pdf 英文版本
- 合格检测报告 ENG_SS_501-20010_A.pdf 英文版本
- S_501-20010_A.tif 英文版本
使用说明书
- 使用说明书（非美国） S_411-20010_A.tif 英文版本
- S_411-20010_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板, 线到设备
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 1
-
行数 : 1
电气特征
-
工作电压 (VDC): 24
-
标称电压架构 (V): 24
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黑色
-
连接器和键控代码 : 中性
接触件特性
-
端子类型 : 母端
-
端子大小 : 6.3mm
-
对接公端宽度 : 6.3 mm [ .248 in ]
-
端子额定电流（最大值） (A): 12
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化
-
端子位置保证 : 是
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA
尺寸
-
连接器高度 : 23.6 mm [ .929 in ]
-
产品长度 : 26.2 mm [ 1.031 in ]
-
产品宽度 : 23.6 mm [ .929 in ]
使用环境
-
工作温度（最大值） (°C): 70, 75, 80, 85, 90, 100, 105
-
工作温度（最大值） (°F): 158, 167, 176, 185, 194, 212, 221
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
包装特性
-
封装方法 : Box
-
封装数量 : 4500
其他
-
可维修 : 否
-
能够保证连接器位置 : 否
