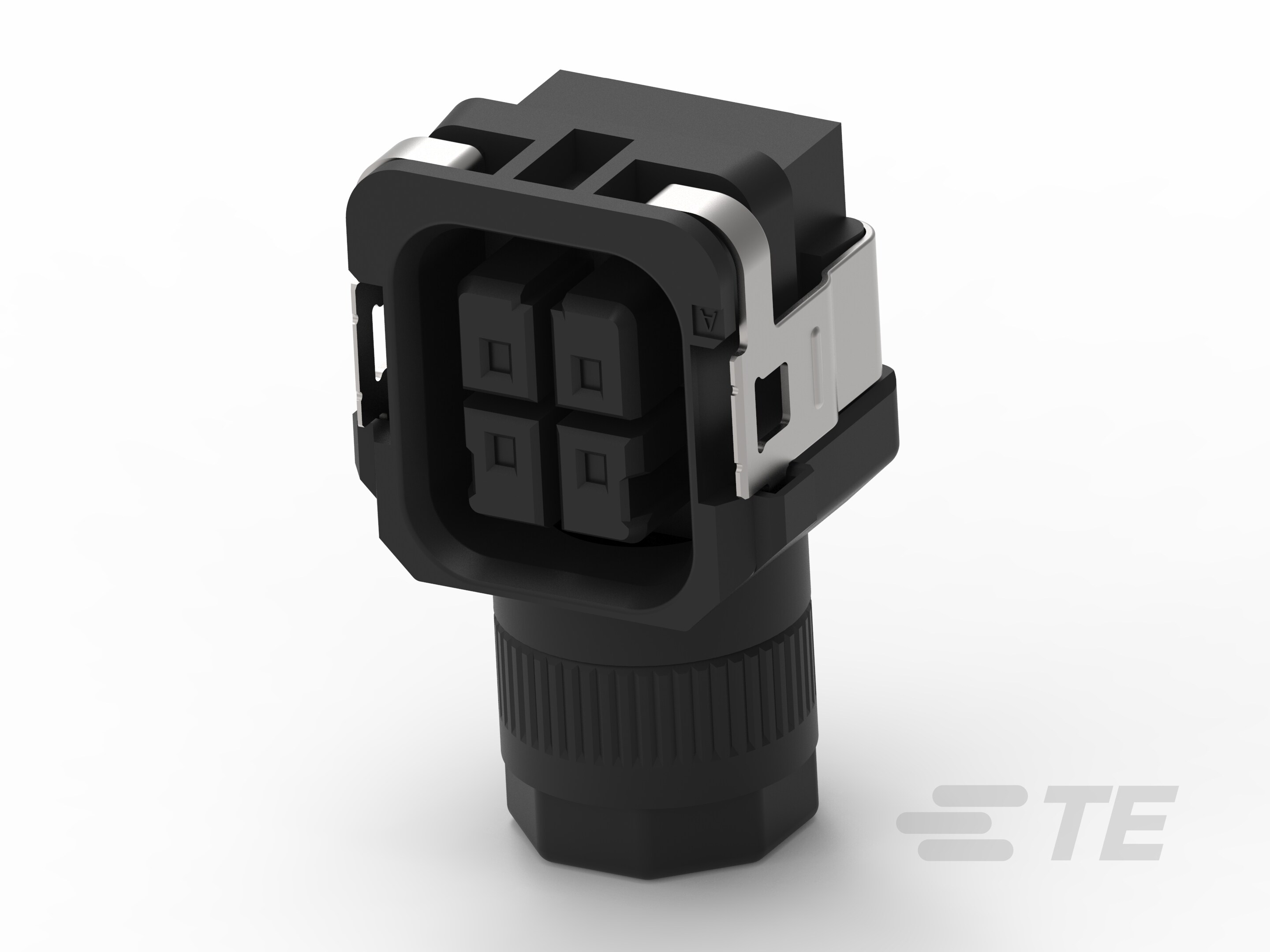

2822933-2
4 Position, Receptacle, Connector Kit, Crimp, Wire-to-Motor, Gold (Au), Normal, UL 94V-0, 4.6 mm [.181 in] Centerline, 2 Row, 370 VAC, Sealable
2822933-2
4 Position, Receptacle, Connector Kit, Crimp, Wire-to-Motor, Gold (Au), Normal, UL 94V-0, 4.6 mm [.181 in] Centerline, 2 Row, 370 VAC, Sealable
- TE 内部编号 2822933-2
- TE 内部产品描述 KIT, REC CONN,RA MMC-PUSH ON-P-F
-
位数 : 4
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 连接器套件
-
接合固定 : 带有
-
接合固定类型 : 螺钉锁
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2822933-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2822933-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2822933-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2822933-2_A.3d_stp.zip 英文版本
产品规格
- 合格检测报告 ENG_SS_501-78675_A.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-78140_D.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 连接器套件
-
连接器系统 : 线到电机
-
插入力类型 : 正常
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 4
-
行数 : 2
电气特征
-
工作电压 (VAC): 370
主体特性
-
密封类型 : 面板密封圈
接触件特性
-
导线端子端接区域电镀材料 : 镍
-
端子接触部电镀材料 : 金 (Au)
-
壳体内的端子定位力 : 带有
-
端子额定电流（最大值） (A): 7
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
接合固定类型 : 螺钉锁
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 4.6 mm [ .181 in ]
尺寸
-
行间距 : 4.6 mm [ .181 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94V-0
