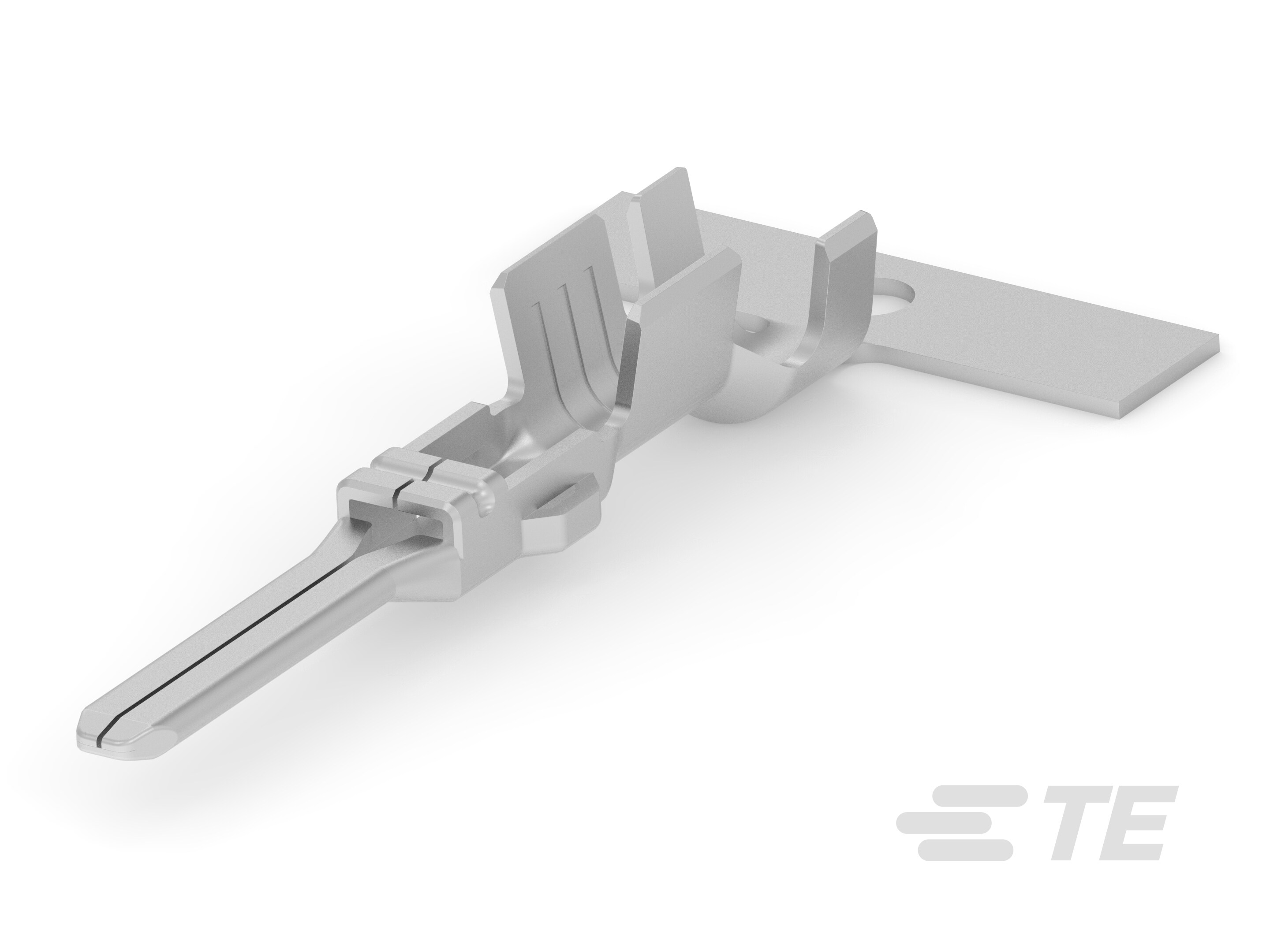

282231-1
Tab Terminal, 17 – 15 AWG, 1 – 1.5 mm² Wire, 1.8 mm [.07 in] Tab Width, Tin (Sn), .64 mm [.025 in] Tab Thickness, Unsealed, Econoseal J - 070
282231-1
Tab Terminal, 17 – 15 AWG, 1 – 1.5 mm² Wire, 1.8 mm [.07 in] Tab Width, Tin (Sn), .64 mm [.025 in] Tab Thickness, Unsealed, Econoseal J - 070
-
- Econoseal
- Econoseal J - 070
- TE 内部编号 282231-1
- TE 内部产品描述 070 SRS TAB CONTACT 1-1,5
-
端子类型 : 公端
-
线径 (AWG): 17 – 15
-
线径 (mm²): 1 – 1.5
-
对接公端宽度 : 1.8 mm [ .07 in ]
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- TAB CONTACT .070 TYPE ENG_CD_282231_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_282231-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_282231-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_282231-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_282231-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 S_114-20066_C.tif 英文版本
- S_114-20066_C.pdf 英文版本
- 产品规格 S_108-20125_C.tif 英文版本
- ENG_SS_108-20125_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 端子上
-
可密封 : 否
主体特性
-
端子密封类型 : 非密封
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : 1.8mm
-
压接类型 : F 型压接
-
典型额定电流 (A): 14
-
端子类型 : 公端
-
对接公端宽度 : 1.8 mm [ .07 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .64 mm [ .025 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
线径 (AWG): 17 – 15
-
线径 (mm²): 1 – 1.5
-
线径查找 (mm²): 1 | 1.25 | 1.5
-
线径查找 (AWG): 15 | 16 | 17
-
公端长度 : 20.4 mm [ .803 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工组温度范围 : -30 – 125 °C [ -22 – 257 °F ]
包装特性
-
封装数量 : 5000
-
封装方法 : Reel
其他
-
端子传导 : 0 – 24 A（低功率）
