2820350-1

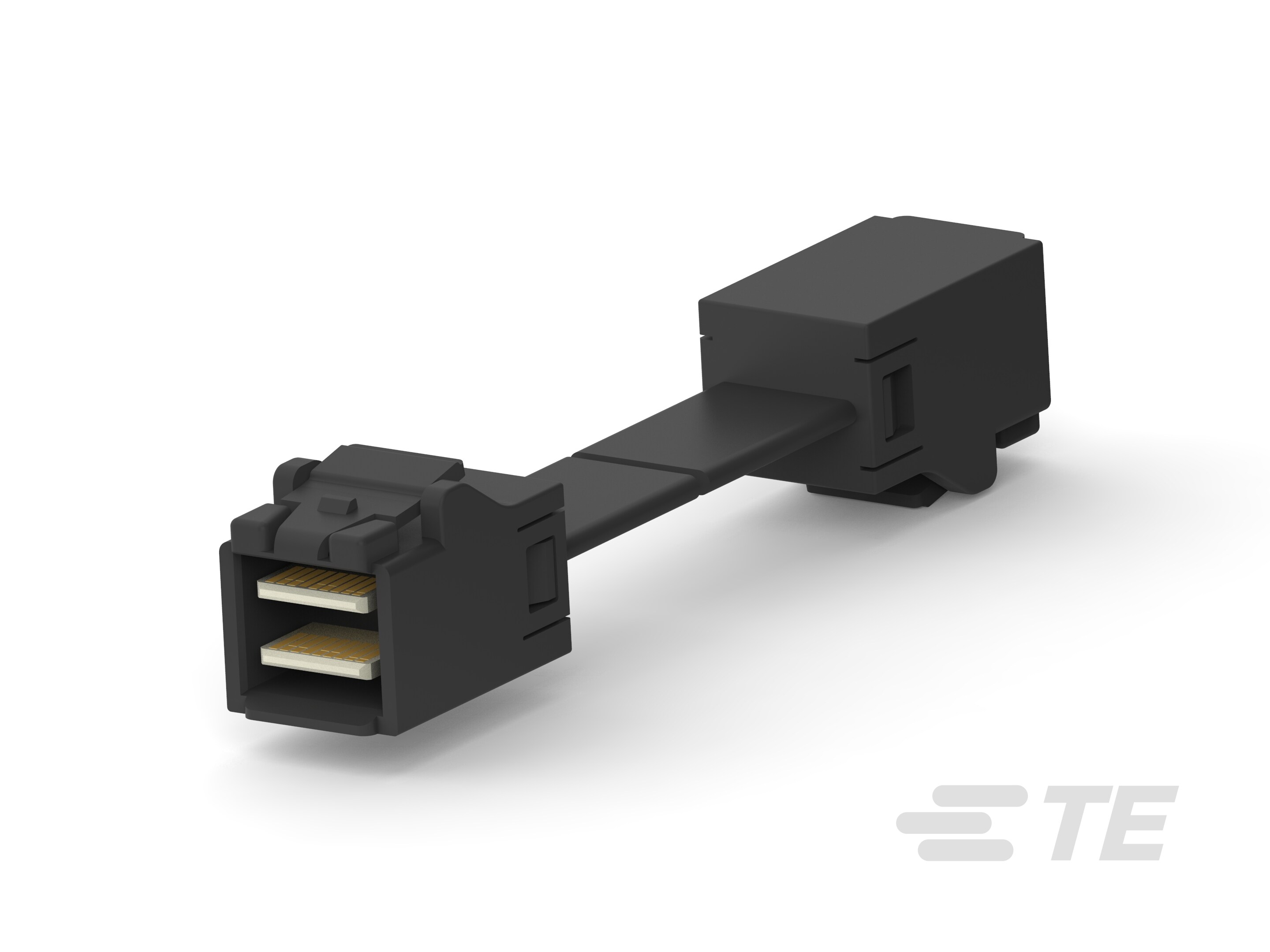

INTERNAL Mini-SAS HD Cable Assembly, 16 Positions, .3 m [.984 ft], 12 Gb/s, Black Cable, 30 AWG, .051 mm² Wire, INTERNAL Mini-SAS HD Plug End A
2820350-1
INTERNAL Mini-SAS HD Cable Assembly, 16 Positions, .3 m [.984 ft], 12 Gb/s, Black Cable, 30 AWG, .051 mm² Wire, INTERNAL Mini-SAS HD Plug End A
- TE 内部编号 2820350-1
- TE 内部产品描述 C/A, INTERNAL HD MINI SAS, 100 OHM, STR
-
线束类型 : 内部 Mini-SAS HD
-
位数 : 16
-
电缆组件长度 : .3 m [ .984 ft ]
-
数据速率 (Gb/s): 12
-
电缆颜色 : 黑色
文档
产品图纸
- C/A, INTERNAL HD MINI SAS, STR TO STR 100 OHMS, 4X 30 AWG ENG_CD_2820350_C1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2820350-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_2820350-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2820350-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_2820350-1_C.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-32106_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
线束类别 : 工业标准, 高速
-
线束类型 : 内部 Mini-SAS HD
-
电缆种类 : 分离式线对
-
电缆组件（A 端） : 内部 Mini-SAS HD 插头
-
电缆组件（B 端） : 内部 Mini-SAS HD 插头
结构特性
-
位数 : 16
-
线对数量 : 8
-
信号位置数量 : 16
电气特征
-
阻抗 (Ω): 100
信号特征
-
数据速率 (Gb/s): 12
主体特性
-
电缆颜色 : 黑色
-
电缆易燃性等级 : VW-1
尺寸
-
线径 (AWG): 30
-
线径 (mm²): .051
-
电缆外径 (mm): 1.02, 1.68
-
电缆外径 (in): .04, .066
操作/应用
-
无卤素 : 是
其他
-
电缆组件配置 : 双头
-
电缆组件长度 : .3 m [ .984 ft ]
