281881-1

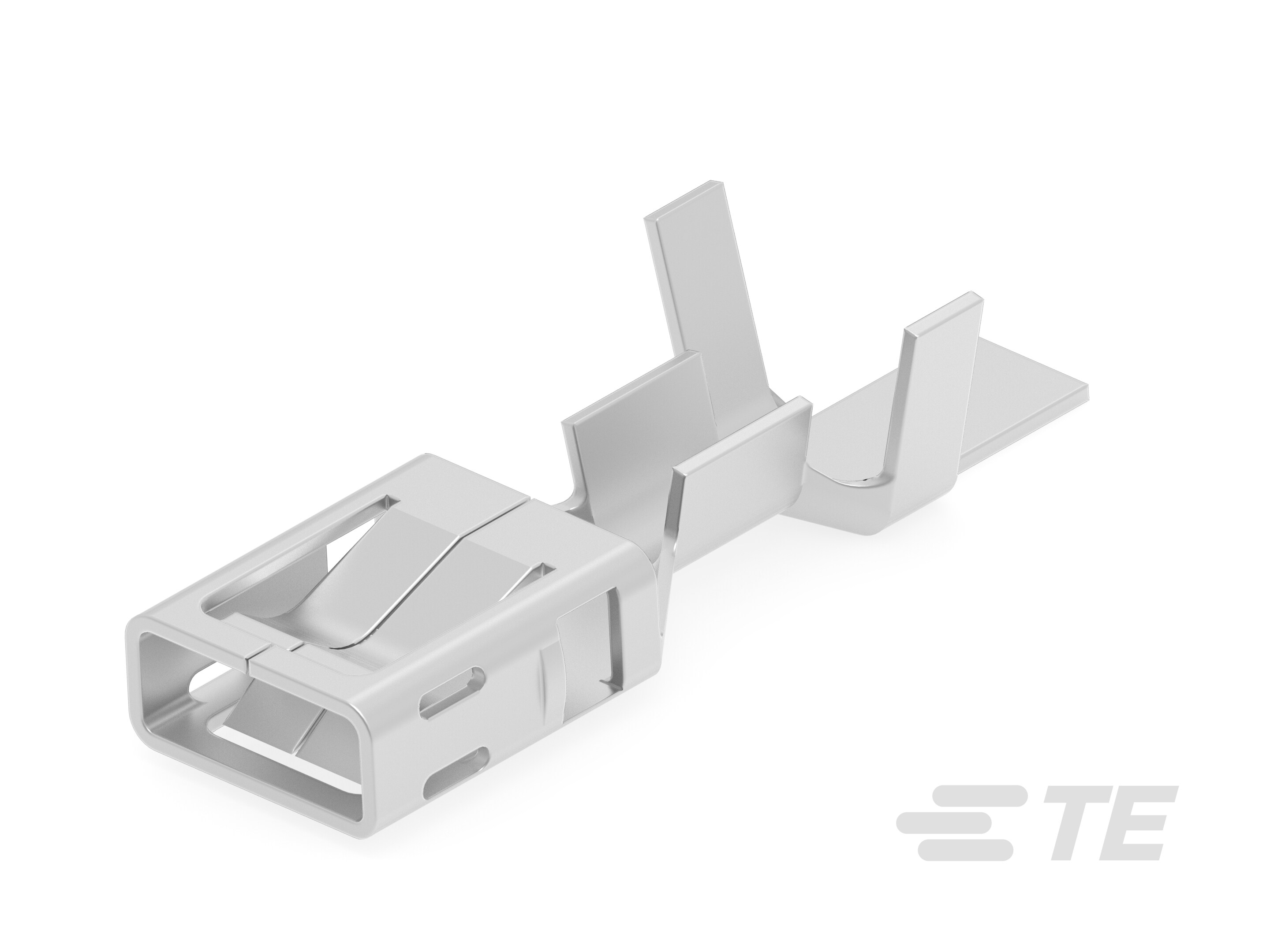

Receptacle Terminal, 20 – 15 AWG, .5 – 1.5 mm² Wire, 5 mm [.197 in] Tab Width, Tin (Sn), .8 mm [.315 in] Tab Thickness, Unsealed, Terminates To Wire
281881-1
Receptacle Terminal, 20 – 15 AWG, .5 – 1.5 mm² Wire, 5 mm [.197 in] Tab Width, Tin (Sn), .8 mm [.315 in] Tab Thickness, Unsealed, Terminates To Wire
- TE 内部编号 281881-1
- TE 内部产品描述 5MM PITCH TAB/RECPT CONTACT
-
端子类型 : 母端
-
线径 (AWG): 20 – 15
-
线径 (mm²): .5 – 1.5
-
对接公端宽度 : 5 mm [ .197 in ]
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- REC. CONTACT FOR 5mm PITCH CONN. (FOR CURRENT UP TO 15A) ENG_CD_281881_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_281881-1_B.pdf 英文版本
- 下载查看 ENG_CVM_281881-1_B.3d_igs.zip 英文版本
- ENG_CVM_281881-1_B.3d_stp.zip 英文版本
- ENG_CVM_281881-1_B.2d_dxf.zip 英文版本
产品规格
- 应用规格 S_114-20024_3.tif 英文版本
- S_114-20024_3.pdf 英文版本
- 产品规格 S_108-20069_A1.tif 英文版本
- S_108-20069_A1.pdf 英文版本
- S_108-20082_A.tif 英文版本
- S_108-20082_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插座种类 : 180°
-
主要锁定特性 : 端子上
-
可密封 : 否
主体特性
-
端子密封类型 : 非密封
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : 5mm
-
压接类型 : F 型压接
-
典型额定电流 (A): 14
-
端子类型 : 母端
-
对接公端宽度 : 5 mm [ .197 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .8 mm [ .315 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
兼容的绝缘直径范围 : 1.5 – 1.7 mm [ .059 – .07 in ]
-
线径 (AWG): 20 – 15
-
线径 (mm²): .5 – 1.5
-
线径查找 (mm²): .5 | .6 | .75 | 1 | 1.25
-
线径查找 (AWG): 15 | 16 | 17 | 18 | 19 | 20
-
公端长度 : 24.5 mm [ .964 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 150 °C [ 302 °F ]
-
工组温度范围 : -30 – 150 °C [ -22 – 302 °F ]
包装特性
-
封装数量 : 2500
-
封装方法 : Reel
其他
-
端子传导 : 0 – 24 A（低功率）
