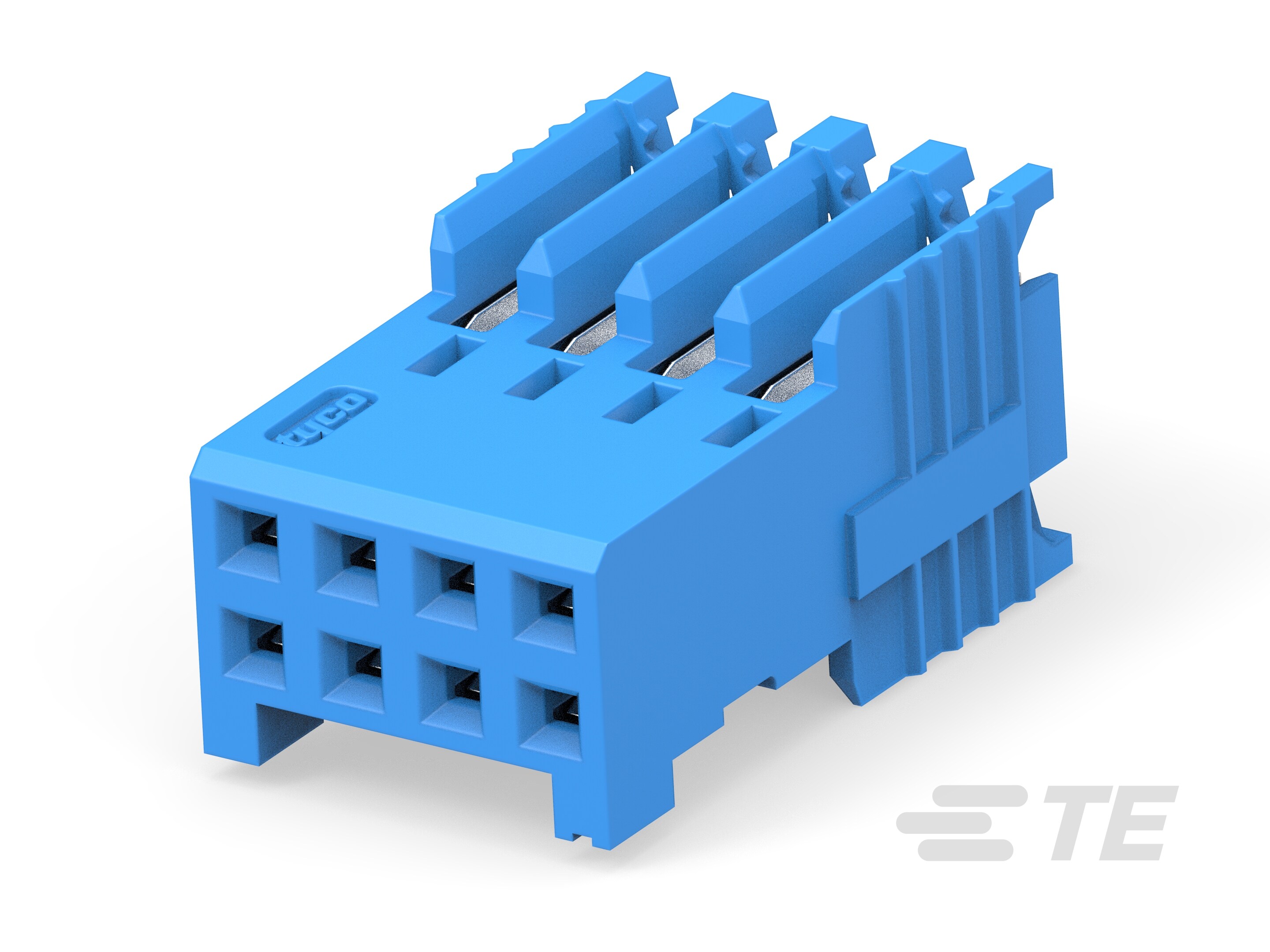

281792-4
Connector Assembly, Receptacle, Insulation Displacement (IDC), Wire-to-Board, AMPMODU HE 13/HE 14, Rectangular Wire & Cable Connectors & Housings
281792-4
Connector Assembly, Receptacle, Insulation Displacement (IDC), Wire-to-Board, AMPMODU HE 13/HE 14, Rectangular Wire & Cable Connectors & Housings
-
- AMPMODU
- AMPMODU HE 13/HE 14
- TE 内部编号 281792-4
- TE 内部产品描述 PLUG HE14 IDC 180 2X4 P AWG 28-26
- 所有 HE13/HE14 IDC 母端，DRST，AWG24-2 (7)
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
接合固定 : 带有
-
线缆端接方法 : 绝缘刺破 (IDC)
-
连接器系统 : 线到板
文档
产品图纸
- HE 1402 PLUG, 180 DEGREES IDC DOUBLE ROW ENG_CD_281792_C.pdf 英文版本
- HE 1402 PLUG, 180 DEGREES IDC DOUBLE ROW 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_281792-4_O.pdf 英文版本
- 下载查看 ENG_CVM_281792-4_O.2d_dxf.zip 英文版本
- ENG_CVM_281792-4_O.3d_igs.zip 英文版本
- ENG_CVM_281792-4_O.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-15031_C.pdf 英文版本
- 产品规格 FRE_SS_108-15053_H.pdf 法语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 8
-
行数 : 2
电气特征
-
绝缘电阻 (MΩ): 1000
主体特性
-
主要产品颜色 : 蓝色
接触件特性
-
端子类型 : 插座
-
端子基材 : 磷青铜
-
端子底板材料 : 镍
-
端子额定电流（最大值） (A): 3
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
面板安装特性 : 不带
-
应力消除 : 不带
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
连接器长度 : 10.96 mm [ .431 in ]
-
线径 (AWG): 28 – 26
-
线径 (mm²): .08 – .15
-
连接器高度 : 17.8 mm [ .701 in ]
-
兼容的绝缘直径范围 : 1 mm [ .039 in ]
-
行间距 : 2.54 mm [ .1 in ]
使用环境
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : 批量, 零散零件
