281734-2

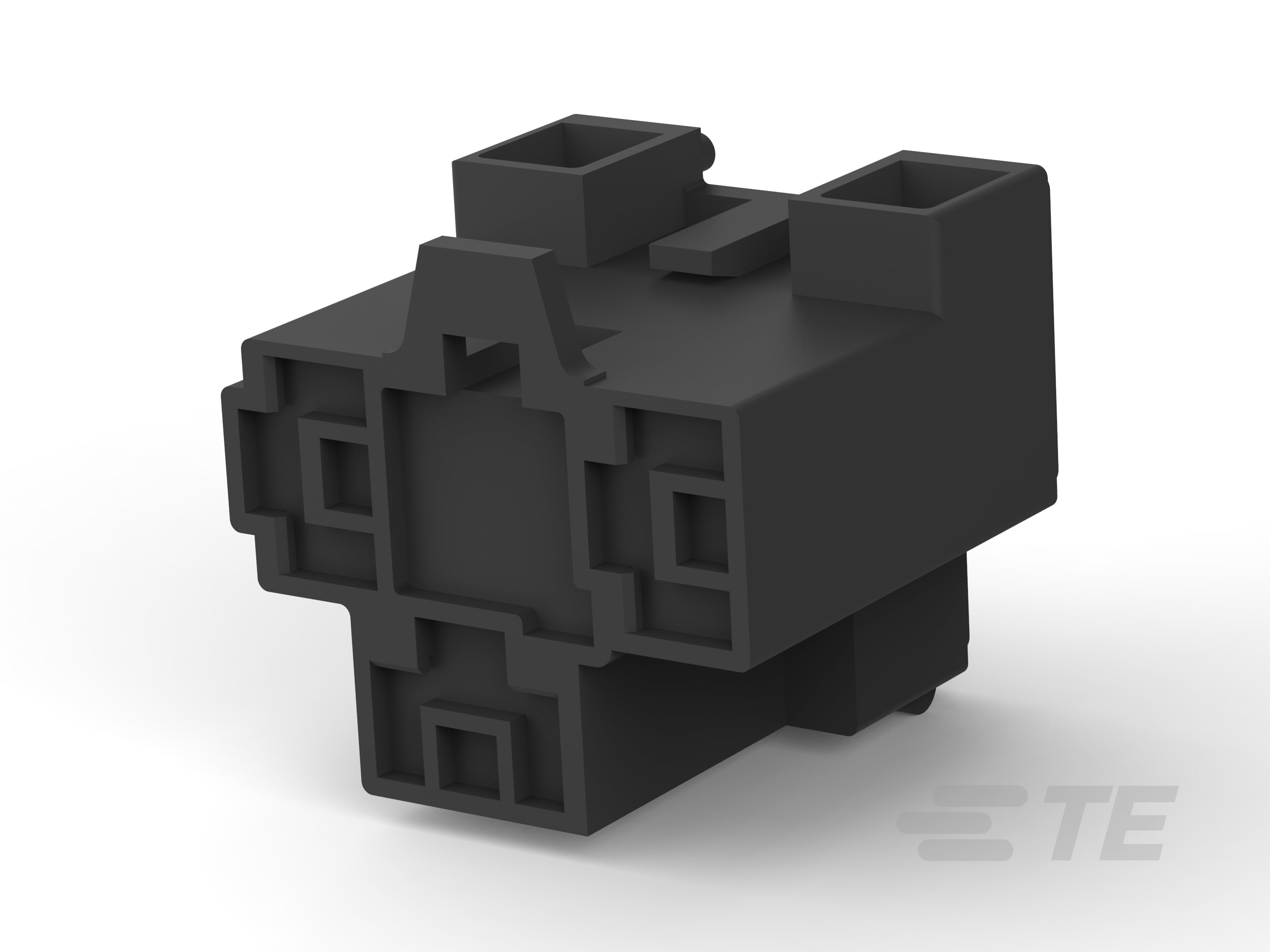

Receptacle Terminal Housing, 3 Position, 16.7 mm / 8.35 mm [.328 in / .657 in] Centerline, Straight, Black, Polyamide, Positive Lock 250
281734-2
Receptacle Terminal Housing, 3 Position, 16.7 mm / 8.35 mm [.328 in / .657 in] Centerline, Straight, Black, Polyamide, Positive Lock 250
-
- Positive Lock
- Positive Lock 250
- TE 内部编号 281734-2
- TE 内部产品描述 POSITIVE LOCK 312 HOUSING RECEPTACLE
-
端子类型 : 母端
-
连接器和壳体类型 : 母端
-
位数 : 3
-
端子方向 : 直式
-
主要产品颜色 : 黑色
文档
产品图纸
- 3 POS. REC POS LOCK FLAG .312 SR 英文版本
- 3 POS. REC POS LOCK FLAG .312 SR C_281734_E.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_281734-2_G.pdf 3D
- 下载查看 ENG_CVM_CVM_281734-2_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_281734-2_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_281734-2_G.3d_stp.zip 英文版本
产品规格
- 产品规格 S_108-20045_A.tif 英文版本
- S_108-20045_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
-
连接器和壳体类型 : 母端
结构特性
-
位数 : 3
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子方向 : 直式
-
端子接合固定 : 带有
机械附件
-
接合对准 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 聚酰胺
-
中心线（间距） (mm): 8.35 | 16.7
-
中心线（间距） (in): .328 | .657
尺寸
-
产品长度 : 24.7 mm [ .972 in ]
-
产品宽度 (mm): 47.3
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 1300
-
封装方法 : Carton
