281622-2

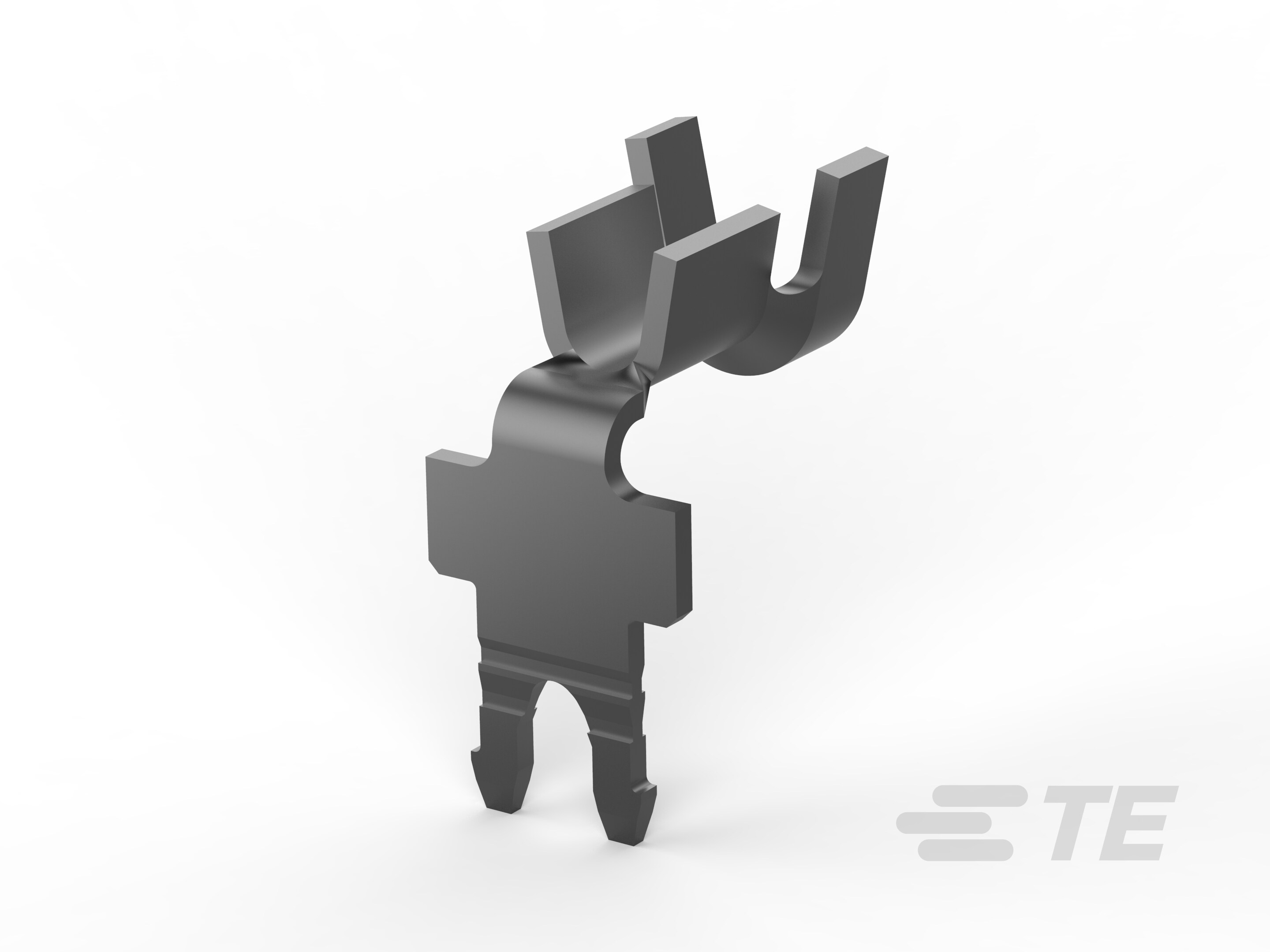

Poke-In Magnet Wire Terminal, Crimp / Insulation Displacement (IDC), 22 – 18 AWG Lead Wire, .326 – .8 mm² Lead Wire, MAG-MATE

MAG-MATE TAB STD SNPL-281622-2

281622-2

Poke-In Magnet Wire Terminal, Crimp / Insulation Displacement (IDC), 22 – 18 AWG Lead Wire, .326 – .8 mm² Lead Wire, MAG-MATE

    • MAG-MATE
  • TE 内部编号 281622-2
  • TE 内部产品描述 MAG-MATE TAB STD SNPL

  • 漆包线端子类型 : 插入式

  • 兼容的绝缘直径（最大值） : 3 mm [ .118 in ]

  • 兼容的绝缘直径范围 : 3 mm [ .118 in ]

  • 引线尺寸 (AWG): 22 – 18

  • 引线尺寸 (mm²): .326 – .8

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 与分离式电线类型兼容 : 实芯 | 绞线

接触件特性

  • 漆包线端子类型 : 插入式

  • 端子电镀材料 : 锡

  • 端子方向 : 直式

端接特性

  • 线缆端接方法 : 压接 | 绝缘刺破 (IDC)

  • 压接区域长度 : 7.9 mm [ .31 in ]

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 端子高度 : 3.27 mm [ .129 in ]

  • 兼容的绝缘直径（最大值） : 3 mm [ .118 in ]

  • 兼容的绝缘直径范围 : 3 mm [ .118 in ]

  • 引线尺寸 (AWG): 22 – 18

  • 引线尺寸 (mm²): .326 – .8

  • 材料厚度（电磁线侧） : .45 mm [ .018 in ]

  • 产品长度 : 18.4 mm [ .724 in ]

使用环境

  • 绝缘选项 : 非绝缘

操作/应用

  • 与电线基础材料兼容 : 铜

包装特性

  • 封装方法 : Reel | 卷/箱
