280919-2

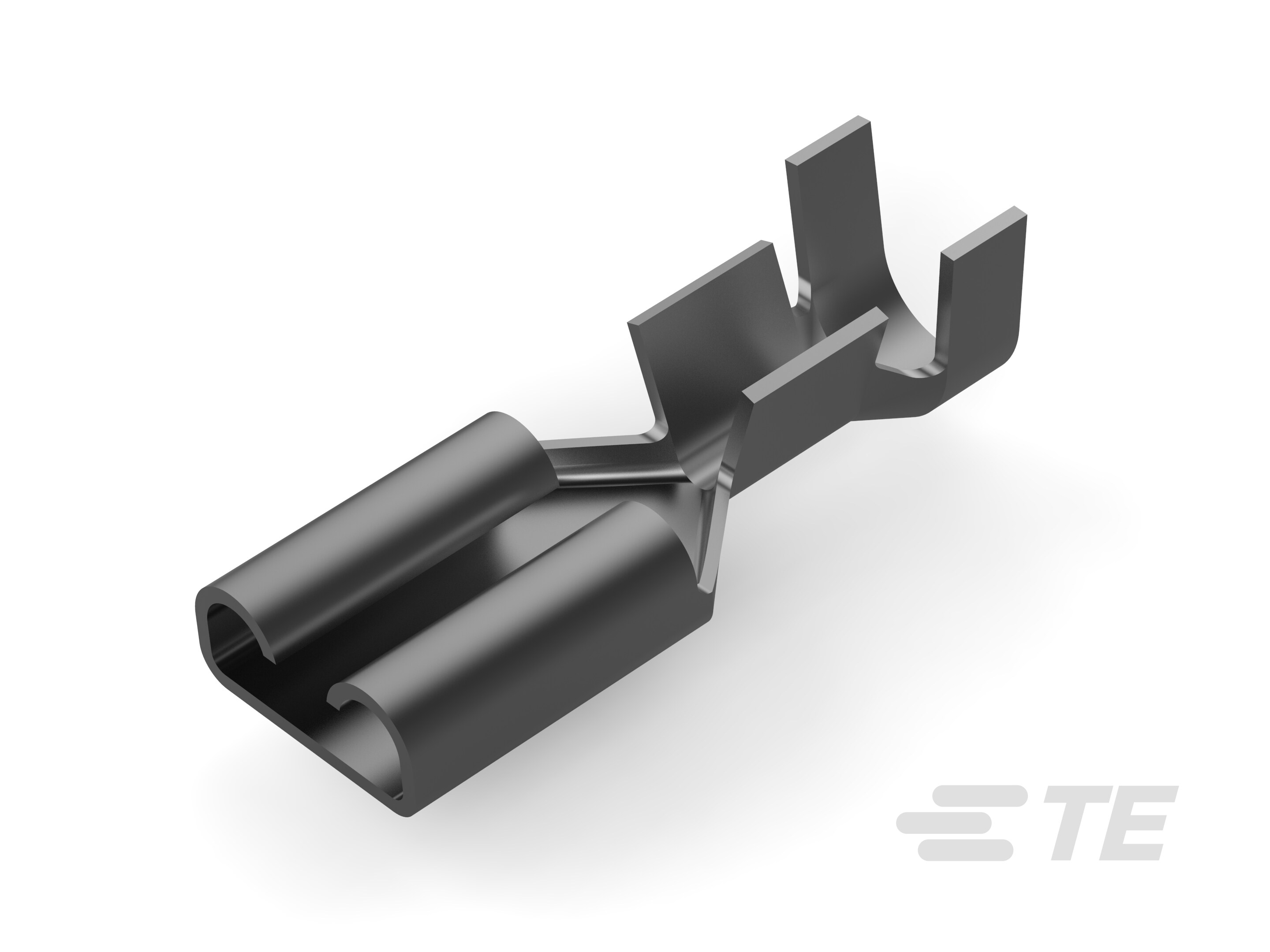

Quick Disconnect Receptacle, 20 – 15 AWG, .51 – 1.65 mm² Wire, 4.75 mm [.187 in] Tab Width, Straight, Brass, Pre-Tin Plating, FASTIN-FASTON 187
280919-2
Quick Disconnect Receptacle, 20 – 15 AWG, .51 – 1.65 mm² Wire, 4.75 mm [.187 in] Tab Width, Straight, Brass, Pre-Tin Plating, FASTIN-FASTON 187
-
- FASTIN-FASTON
- FASTIN-FASTON 快接端子 187
- TE 内部编号 280919-2
- TE 内部产品描述 FF 187 REC 0.5-1.5MM2 TPBR
-
快速断开端子类型 : 母端
-
线径 (AWG): 20 – 15
-
线径 (mm²): .51 – 1.65
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
文档
产品图纸
- .187 SERIES FASTIN-ON RECEPTACLE 英文版本
- .187 SERIES FASTIN-ON RECEPTACLE ENG_CD_280919_M2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_280919-2_M.pdf 3D
- 下载查看 ENG_CVM_CVM_280919-2_M.2d_dxf.zip 英文版本
- ENG_CVM_CVM_280919-2_M.3d_igs.zip 英文版本
- ENG_CVM_CVM_280919-2_M.3d_stp.zip 英文版本
产品规格
- 应用规格 ITA_SS_114-20011_C2.pdf 意大利语
- ITA_SS_114-20011_C2.tif 意大利语
- 产品规格 ENG_SS_108-20020_D3.tif 英文版本
- ENG_SS_108-20020_D3.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
插入力 : 正常
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
电气特征
-
额定电压 (V): 250
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 直式
-
端子基材 : 黄铜
-
端子电镀材料 : 预镀锡
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
抽出力 (Newton): 4
-
接合固定类型 : 锁定枪
-
带导线绝缘 : 带有
-
锁定枪高度 (mm): 1.2
尺寸
-
端子材料厚度 : .25 mm [ .01 in ]
-
兼容的绝缘直径范围 : 2.31 – 3.3 mm [ .091 – .129 in ]
-
产品长度 : 16 mm [ .629 in ]
-
线径 (AWG): 20 – 15
-
线径 (mm²): .51 – 1.65
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
包装特性
-
封装数量 : 8000
-
封装方法 : 带/卷
