280629

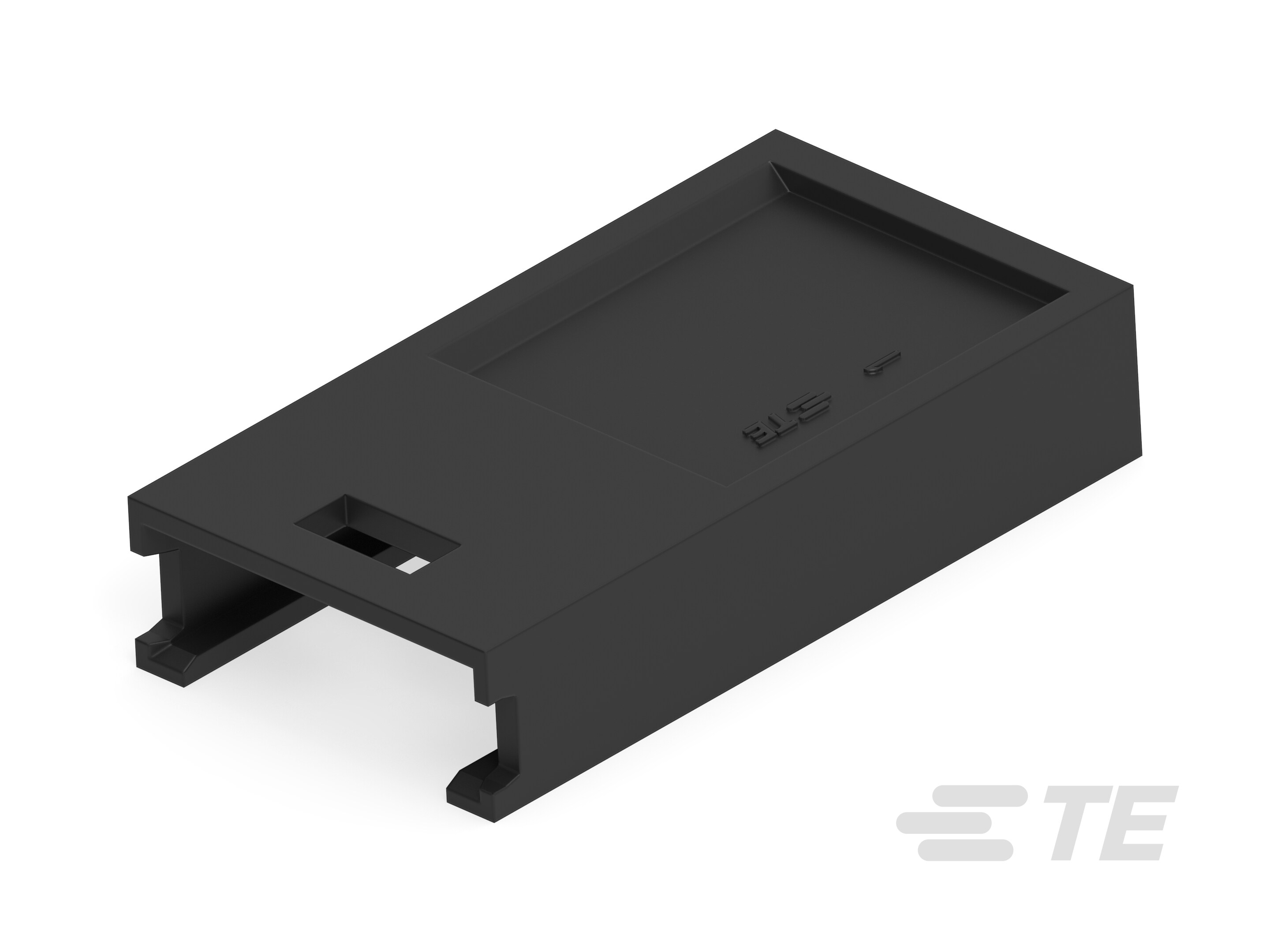

4 Position, Plug, Housing, Crimp, Wire-to-Board, UL 94V-0, 2.54 mm [.1 in] Centerline, 1 Row, Wire & Cable, Signal, AMPMODU IV/V
280629
4 Position, Plug, Housing, Crimp, Wire-to-Board, UL 94V-0, 2.54 mm [.1 in] Centerline, 1 Row, Wire & Cable, Signal, AMPMODU IV/V
-
- AMPMODU
- AMPMODU IV/V
- TE 内部编号 280629
- TE 内部产品描述 AMPMODU II COSI PIN HSG, SGL ROW, 4 POS.
-
连接器产品类型 : 外壳
-
接合固定类型 : 锁定
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板
-
UL 阻燃性等级 : UL 94V-0
文档
产品图纸
- AMPMODU II PIN HOUSING SINGLE ROW, CRIMP SNAP-IN ENG_CD_280628_J.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_280629_H2.pdf 英文版本
- 3D_CVM_CVM_280629_J.pdf 3D
- 下载查看 ENG_CVM_CVM_280629_J.2d_dxf.zip 英文版本
- ENG_CVM_CVM_280629_J.3d_igs.zip 英文版本
- ENG_CVM_CVM_280629_J.3d_stp.zip 英文版本
- ENG_CVM_280629_H2.3d_igs.zip 英文版本
- ENG_CVM_280629_H2.3d_stp.zip 英文版本
- ENG_CVM_280629_H2.2d_dxf.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-20025_B3.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 4
-
行数 : 1
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子布局 : 直插式
-
端子类型 : 插针
-
端子额定电流（最大值） (A): 3
端接特性
-
线缆端接方法 : 压接
机械附件
-
面板安装特性 : 不带
-
接合固定类型 : 锁定
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
壳体入口配置 : 两端闭合
-
中心线（间距） : 2.54 mm [ .1 in ]
-
外壳材料 : LCP
尺寸
-
连接器长度 (mm): 7.1
-
连接器高度 : 3.1 mm [ .12 in ]
-
行间距 : 2.54 mm [ .1 in ]
使用环境
-
工组温度范围 : -40 – 80 °C [ -40 – 176 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 1000
-
封装方法 : Bag
