2501424-1

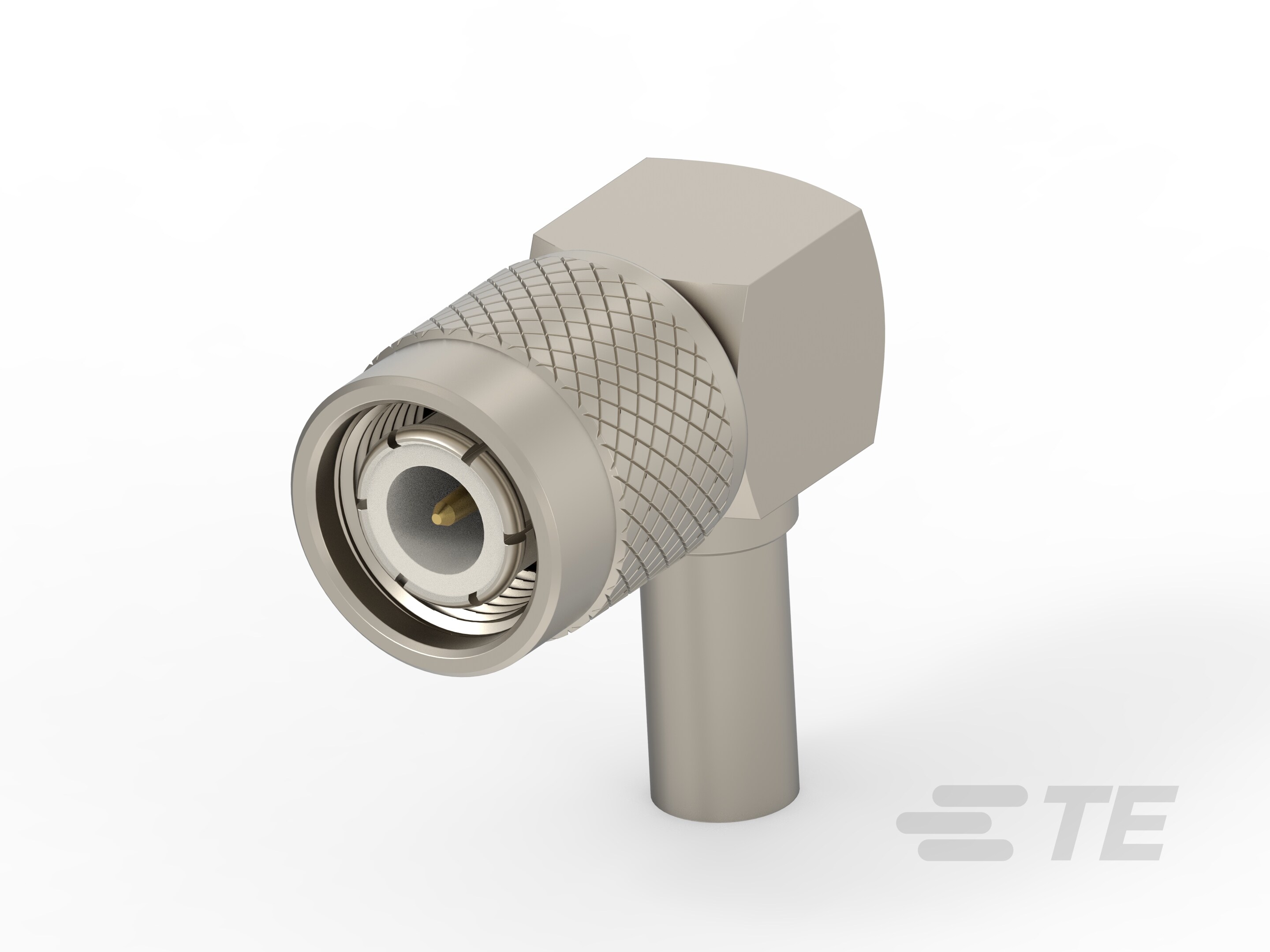

TNC Connector, Plug, 50 ohm, Threaded, 0 – 6 GHz, Cable-to-Cable, 1 Position, Wire & Cable, Cable Mount (Free-Hanging), -40 – 85 °C [-40 – 185 °F]
2501424-1
TNC Connector, Plug, 50 ohm, Threaded, 0 – 6 GHz, Cable-to-Cable, 1 Position, Wire & Cable, Cable Mount (Free-Hanging), -40 – 85 °C [-40 – 185 °F]
- TE 内部编号 2501424-1
- TE 内部产品描述 TNC Plug RA Crimp RG-55, 142, 223, 400
-
射频接口 : TNC
-
射频连接器种类 : 插头
-
射频连接器插接外直径（近似值） : 16.26 mm [ .64 in ]
-
阻抗 (Ω): 50
-
与射频电缆类型兼容 : RG 142, RG 223, RG 400, RG 55
文档
产品图纸
- TNC PLUG RA CRIMP RG-55, 142, 223, 400 ENG_CD_2501424_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2501424-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2501424-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2501424-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2501424-1_1.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-161835_1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
射频接口 : TNC
-
射频连接器种类 : 插头
-
与射频电缆类型兼容 : RG 142, RG 223, RG 400, RG 55
-
连接器系统 : 缆到缆
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 1
-
同轴端子数 : 1
电气特征
-
阻抗 (Ω): 50
主体特性
-
电缆连接器方向 : 直角
-
主体材料 : 黄铜
-
主体材料表面涂层 : 电镀
-
主体电镀材料 : 铜打底镀镍
接触件特性
-
射频连接器中心端子底板材料 : 镍
-
射频连接器中心端子电镀材料 : 镍打底镀金，铜打底镀金
-
射频连接器中心端子材料 : 黄铜
端接特性
-
线缆端接方法 : 压接
机械附件
-
射频连接器耦合机制 : 螺纹
-
连接器安装类型 : 电缆安装（自由悬挂）
-
射频端子吸附方法 : 机械
-
制动器 : 不带
尺寸
-
射频连接器插接外直径（近似值） : 16.26 mm [ .64 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
工作频率 (GHz): 0 – 6
包装特性
-
封装方法 : 袋/盒
其他
-
等级 : 商业
-
电介质材料 : PTFE
