2499542-6

PCB Mount Receptacle, Vertical, Board-to-Board, 440 Position, .5 mm [.019 in] Centerline, Gold (Au), Surface Mount, High Speed Data, Black, Hard Tray

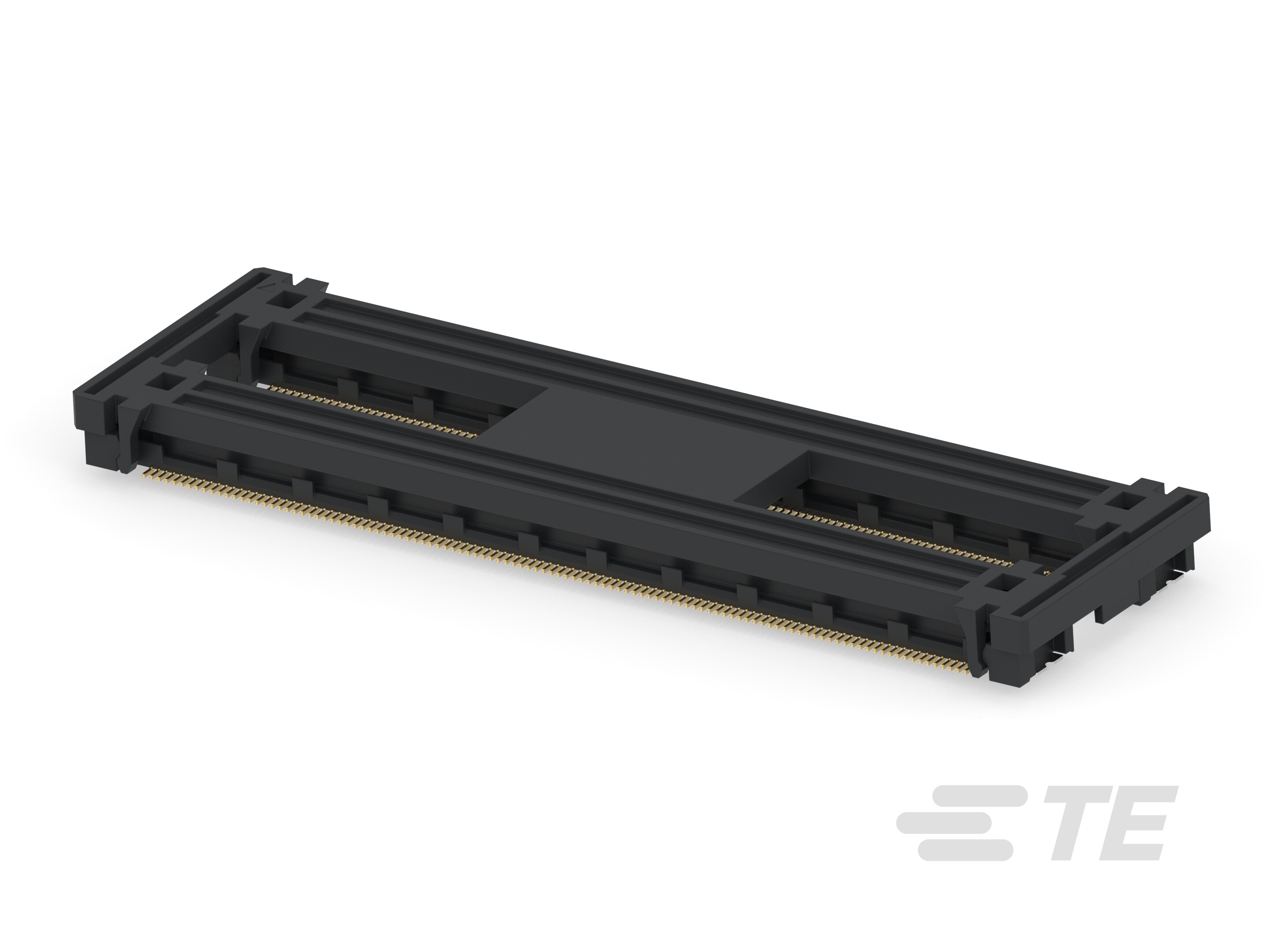

0.5 BTB 3.25H REC 440P-2499542-6

2499542-6

PCB Mount Receptacle, Vertical, Board-to-Board, 440 Position, .5 mm [.019 in] Centerline, Gold (Au), Surface Mount, High Speed Data, Black, Hard Tray

  • TE 内部编号 2499542-6
  • TE 内部产品描述 0.5 BTB 3.25H REC 440P

  • PCB 连接器类型 : PCB 安装母端

  • 连接器系统 : 板对板

  • 位数 : 440

  • 行数 : 2

  • 中心线（间距） : .5 mm [ .019 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 接地特定类型 : 接地端子

  • PCB 连接器类型 : PCB 安装母端

  • 连接器系统 : 板对板

  • 连接器产品类型 : 连接器组件

结构特性

  • 信号位置数量 : 392

  • 连接器端子负载状态 : 差分负载

  • 位数 : 440

  • 行数 : 2

  • PCB 安装方向 : 垂直

  • 板对板配置 : 平行

电气特征

  • 介质耐压（最大值） (VAC): 200

  • 接触电阻 (mΩ): 50

  • 绝缘电阻 (MΩ): 100

  • 额定电压（最大值） (VDC): 12

  • 额定电压（最大值） (VAC): 12

  • 工作电压 (VDC): 12

  • 阻抗 (Ω): 85

  • 工作电压 (VAC): 12

信号特征

  • 数据速率 (Gb/s): 25

主体特性

  • 装配过程特性材料 : 磷青铜

  • 连接器和键控代码 : 01

  • 主要产品颜色 : 黑色

接触件特性

  • 端子接触部长度 : 1.05 mm [ .041 in ]

  • 端子布局 : 矩阵

  • 对接公端宽度 : .15 mm [ .005 in ]

  • 端子制造 : 冲压成形

  • PCB 端子端接区域电镀材料 : 镀金

  • 对接公端厚度 : .15 mm [ .005 in ]

  • 端子基材 : 磷青铜

  • 接合方柱尺寸 : .15 mm [ .005 in ]

  • 端子大小 : .5mm

  • 接合插针直径 (mm): .15

  • 端子底板材料 : 镍

  • 端子接触部电镀材料 : 金 (Au)

  • 端子类型 : 母端

  • 端子额定电流（最大值） (A): .5

端接特性

  • 端接柱体和尾部长度 : .15 mm [ .005 in ]

  • 端接柱体和尾部直径 : .15 mm [ .005 in ]

  • 矩形端接柱体和尾部厚度 : .15 mm [ .005 in ]

  • 方形端接柱体和尾部尺寸 : .15 mm [ .005 in ]

  • 矩形端接柱体和尾部宽度 : .15 mm [ .005 in ]

  • PCB 端接方法 : 表面贴装

机械附件

  • 连接器安装类型 : 板安装

  • 接合对准 : 不带

  • PCB 安装对准 : 不带

  • PCB 安装固定 : 不带

壳体特性

  • 中心线（间距） : .5 mm [ .019 in ]

尺寸

  • 连接器长度 (mm): 62

  • 连接器高度 (mm): 3.25

  • 连接器宽度 (mm): 6.2

使用环境

  • 壳体温度额定值 : 高

  • 工作温度（最大值） (°C): 125

  • 工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

操作/应用

  • 屏蔽 : 否

  • 焊接工艺特性 : 抗焊剂

  • 装配工艺特点 : 拾放盖

  • 电路应用 : 高速数据

行业标准

  • 与已批准的标准产品兼容 : EIA 364

  • UL 等级 : 已认证

  • 工业标准 : EIA

  • 与机构/标准产品兼容 : EIA

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 硬托盘

其他

  • 阻止位置数量 : 0
