2498797-1

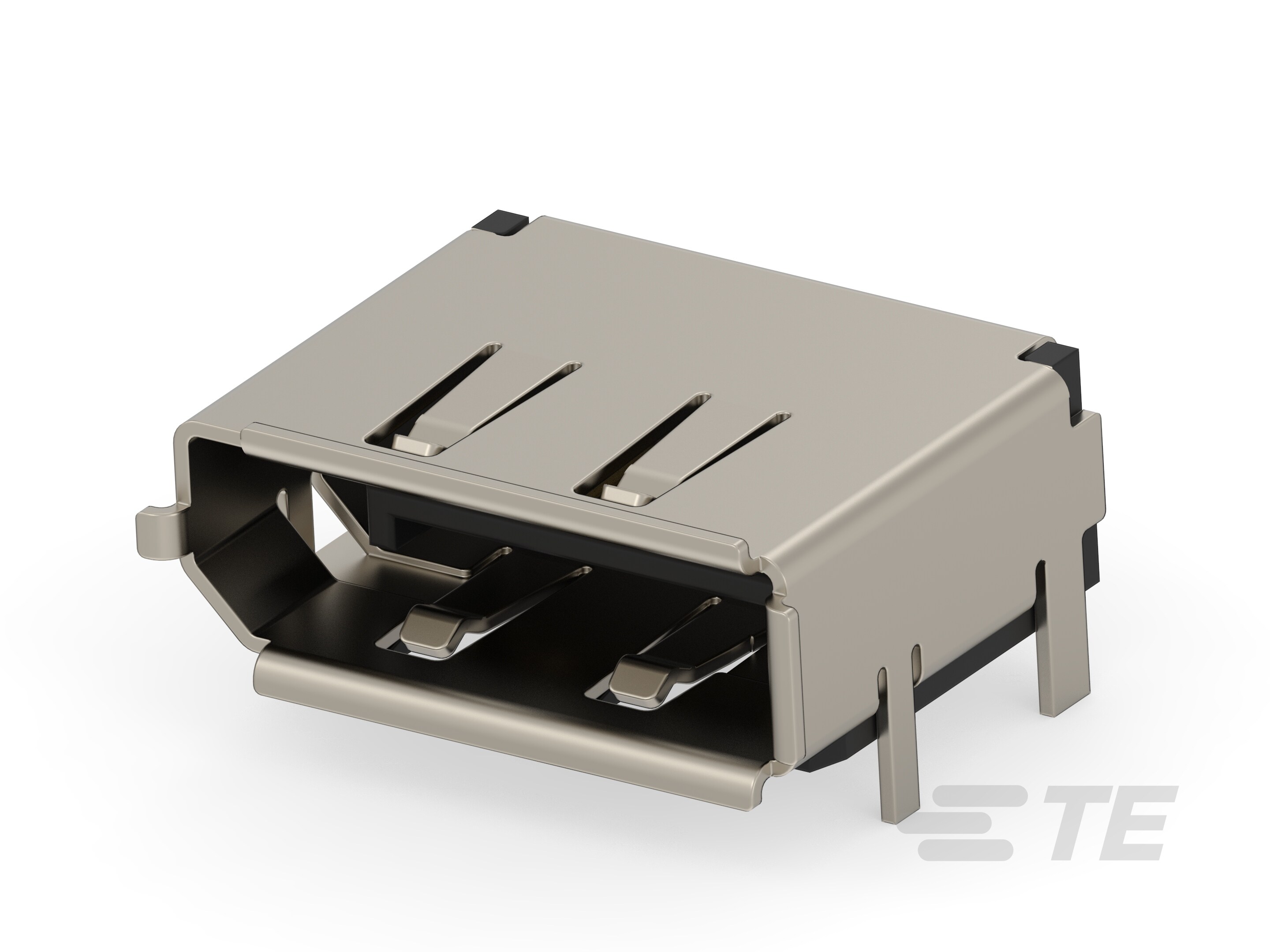

Perpendicular Right Angle, Edge, Surface Mount - Solder Ball, Gold (Au), Board-to-Component, .5 mm [3.42 in] Centerline, DisplayPort Connectors
2498797-1
Perpendicular Right Angle, Edge, Surface Mount - Solder Ball, Gold (Au), Board-to-Component, .5 mm [3.42 in] Centerline, DisplayPort Connectors
- TE 内部编号 2498797-1
- TE 内部产品描述 DISPLAYPORT 2.1 20P RA STD SMT
-
PCB 安装方向 : 垂直直角
-
PCB 安装位置 : 边缘
-
PCB 端接方法 : 表面贴装 - 焊球
-
PCB 安装固定类型 : SMT + 通孔
-
端子接触部电镀材料 : 金 (Au)
文档
产品图纸
- RECEPTACLE ASSEMBLY DISPLAY PORT 20P RA STD SMT ENG_CD_2498797_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2498797-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2498797-1_1.3d_stp.zip 英文版本
- ENG_CVM_CVM_2498797-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2498797-1_1.3d_igs.zip 英文版本
数据表/目录页
- DISPLAYPORT-2.1-CONNECTORS ENG_DS_DISPLAYPORT-2.1-CONNECTORS_2503.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-161731_A1.pdf 英文版本
- 合格检测报告 ENG_SS_501-161803_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 公端子护套
-
连接器系统 : 板到部件
结构特性
-
PCB 安装方向 : 垂直直角
主体特性
-
外壳电镀材料 : 镍
接触件特性
-
端子基材 : 镍
-
端子接触部电镀材料 : 金 (Au)
-
端子额定电流（最大值） (A): .5
端接特性
-
PCB 端接方法 : 表面贴装 - 焊球
机械附件
-
PCB 安装位置 : 边缘
-
PCB 安装固定类型 : SMT + 通孔
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : 不锈钢
-
壳体颜色 : 黑色
-
外壳材料 : 含 30% G.F 的 LCP
-
中心线（间距） : .5 mm [ 3.42 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 85 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : 盒和托盘
