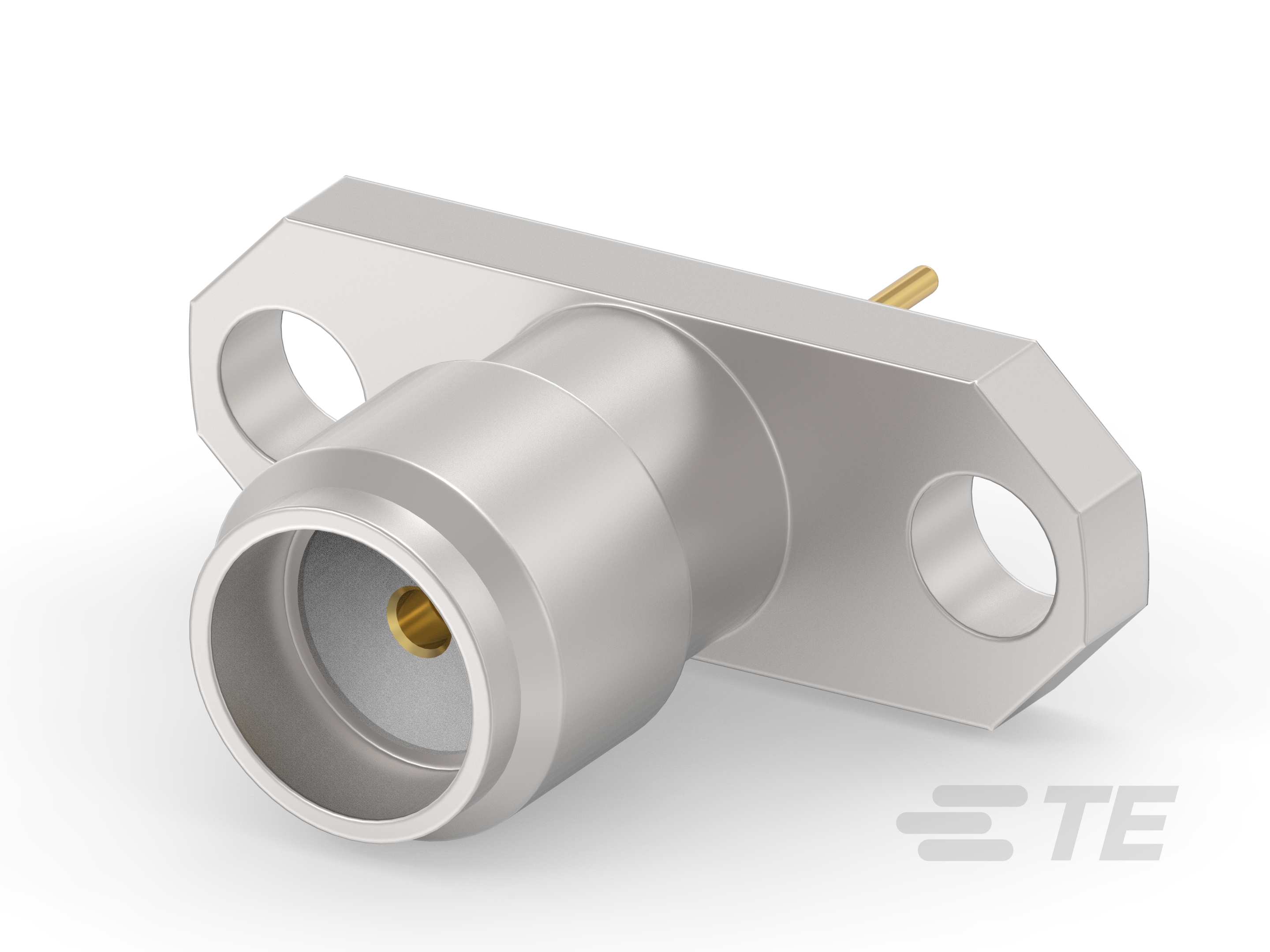

2491393-1
SMA Connector, Jack, 50 ohm, Threaded, 0 – 18 GHz, Cable-to-Board, 1 Position, Wire & Cable, Panel Mount, -65 – 165 °C [-85 – 329 °F], Solder
2491393-1
SMA Connector, Jack, 50 ohm, Threaded, 0 – 18 GHz, Cable-to-Board, 1 Position, Wire & Cable, Panel Mount, -65 – 165 °C [-85 – 329 °F], Solder
- TE 内部编号 2491393-1
- TE 内部产品描述 SMA Jack Hermetic 2-Hole Flange EMI Gskt
-
射频接口 : SMA
-
射频连接器种类 : 插座
-
射频连接器插接外直径（近似值） : 6.29 mm [ .24 in ]
-
阻抗 (Ω): 50
-
射频连接器耦合机制 : 螺纹
文档
产品图纸
- SMA JACK ST SS H-FREQ 18 GHZ 2-HOLE FLG ENG_CD_2491393_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2491393-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2491393-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2491393-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2491393-1_A.3d_stp.zip 英文版本
数据表/目录页
- rf-connectors-product-refresh-phase-2 ENG_DS_rf-connectors-product-refresh-phase_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器密封件和插头类型 : 气密性密封
-
射频接口 : SMA
-
射频连接器种类 : 插座
-
连接器系统 : 缆到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 1
-
同轴端子数 : 1
电气特征
-
阻抗 (Ω): 50
主体特性
-
电缆连接器方向 : 直式
-
主体材料 : 不锈钢
-
主体材料表面涂层 : 电镀
-
主体电镀材料 : 钝化
接触件特性
-
射频连接器中心端子电镀材料 : 镍打底镀金，铜打底镀金
-
射频连接器中心端子材料 : 铍铜合金
端接特性
-
线缆端接方法 : 焊接
机械附件
-
射频连接器耦合机制 : 螺纹
-
连接器安装类型 : 面板安装
-
射频端子吸附方法 : 螺钉
尺寸
-
射频连接器插接外直径（近似值） : 6.29 mm [ .24 in ]
使用环境
-
工组温度范围 : -65 – 165 °C [ -85 – 329 °F ]
操作/应用
-
工作频率 (GHz): 0 – 18
包装特性
-
封装方法 : 袋/箱
其他
-
等级 : 电信
-
电介质材料 : PTFE
