2486513-1
In-Series Adapter, Straight, N Type Side A, Jack Side A, SMA Side B, Jack Side B, 2 Position
2486513-1
In-Series Adapter, Straight, N Type Side A, Jack Side A, SMA Side B, Jack Side B, 2 Position
- TE 内部编号 2486513-1

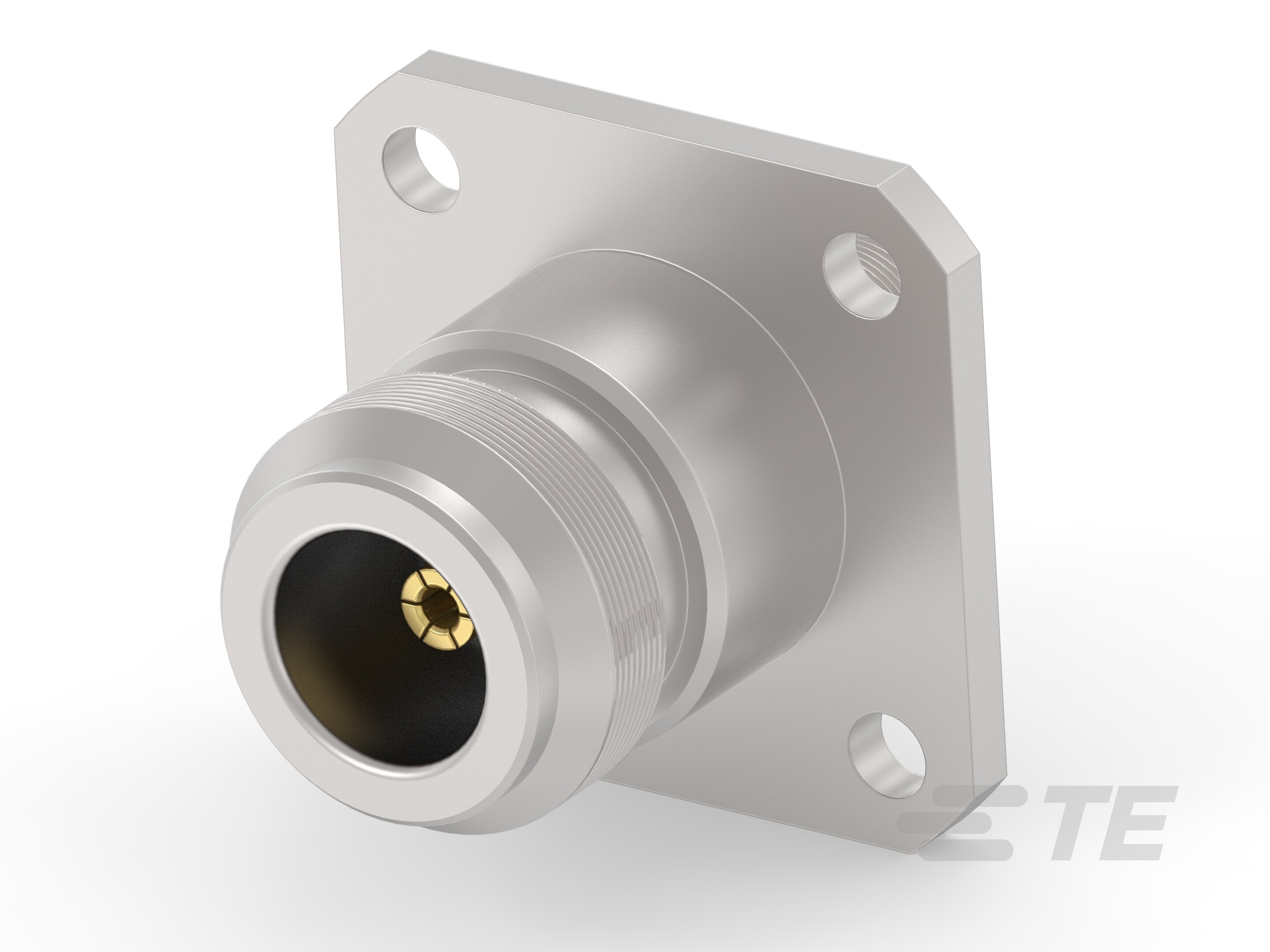

- TE 内部产品描述 N Jack to SMA Jack Str Flange SUS 18GHz
-
连接器接口适配器类型 : 系列内适配器
-
主体方向 : 直式
-
A 侧接口 : N 类型
-
A 侧极性 : 插座
-
B 侧接口 : SMA
文档
产品图纸
- N TYPE TO SMA JACK ST ADAPTER 50 OHM ENG_CD_2486513_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2486513-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2486513-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2486513-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2486513-1_A.3d_stp.zip 英文版本
数据表/目录页
- rf-connectors-product-refresh-phase-2 ENG_DS_rf-connectors-product-refresh-phase_A1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器接口适配器类型 : 系列内适配器
-
A 侧接口 : N 类型
-
A 侧极性 : 插座
-
B 侧接口 : SMA
-
B 侧极性 : 插座
-
连接器系统 : 缆到缆
-
可密封 : 否
结构特性
-
位数 : 2
电气特征
-
阻抗 (Ω): 50
主体特性
-
主体电镀涂层 : 钝化
-
主体材料 : 不锈钢
接触件特性
-
射频连接器中心端子电镀材料 : 镍打底镀金，铜打底镀金
-
射频连接器中心端子材料 : 铍铜合金
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
主体方向 : 直式
-
中心线（间距） : 15.87 mm [ .62 in ]
使用环境
-
工组温度范围 : -40 – 165 °C [ -40 – 329 °F ]
操作/应用
-
工作频率 (GHz): 0 – 18
包装特性
-
封装方法 : 袋/盒
其他
-
电介质材料 : PTFE
-
等级 : 电信
