2486504-1

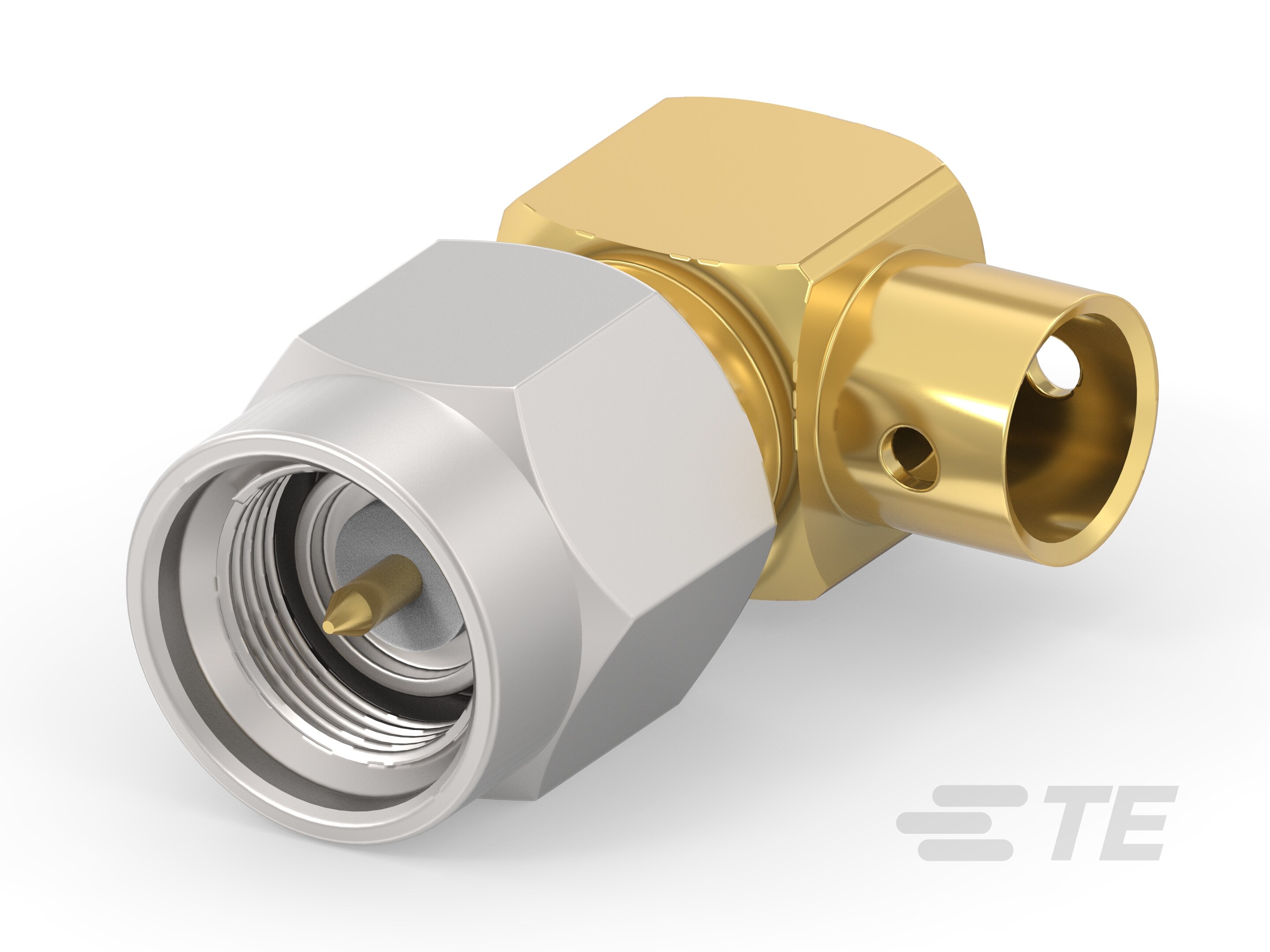

SMA Connector, Plug, 50 ohm, Threaded, 0 – 12.4 GHz, Cable-to-Cable, 1 Position, Wire & Cable, Cable Mount (Free-Hanging), -40 – 125 °C [-40 – 257 °F]
2486504-1
SMA Connector, Plug, 50 ohm, Threaded, 0 – 12.4 GHz, Cable-to-Cable, 1 Position, Wire & Cable, Cable Mount (Free-Hanging), -40 – 125 °C [-40 – 257 °F]
- TE 内部编号 2486504-1
- TE 内部产品描述 SMA Plug RA Direct Solder RG-142/U SUS
-
射频接口 : SMA
-
射频连接器种类 : 插头
-
射频连接器插接外直径（近似值） : 7.9 mm [ .31 in ]
-
阻抗 (Ω): 50
-
射频连接器耦合机制 : 螺纹
文档
产品图纸
- SMA PLUG RA SS RG-142-U SOLDER 50 OHM ENG_CD_2486504_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2486504-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2486504-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_2486504-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2486504-1_A.3d_igs.zip 英文版本
数据表/目录页
- rf-connectors-product-refresh-phase-2 ENG_DS_rf-connectors-product-refresh-phase_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
射频接口 : SMA
-
射频连接器种类 : 插头
-
连接器系统 : 缆到缆
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 1
-
同轴端子数 : 1
电气特征
-
阻抗 (Ω): 50
主体特性
-
电缆连接器方向 : 直角
-
主体材料 : 不锈钢
-
主体材料表面涂层 : 电镀
-
主体电镀材料 : 镍打底镀金
接触件特性
-
射频连接器中心端子电镀材料 : 镍打底镀金，铜打底镀金
-
射频连接器中心端子材料 : 黄铜
端接特性
-
线缆端接方法 : 焊接
机械附件
-
射频连接器耦合机制 : 螺纹
-
连接器安装类型 : 电缆安装（自由悬挂）
-
射频端子吸附方法 : 螺钉
尺寸
-
产品长度 : 16.72 mm [ .65 in ]
-
射频连接器插接外直径（近似值） : 7.9 mm [ .31 in ]
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
工作频率 (GHz): 0 – 12.4
包装特性
-
封装方法 : 袋/箱
其他
-
电介质材料 : PTFE
