2485396-2

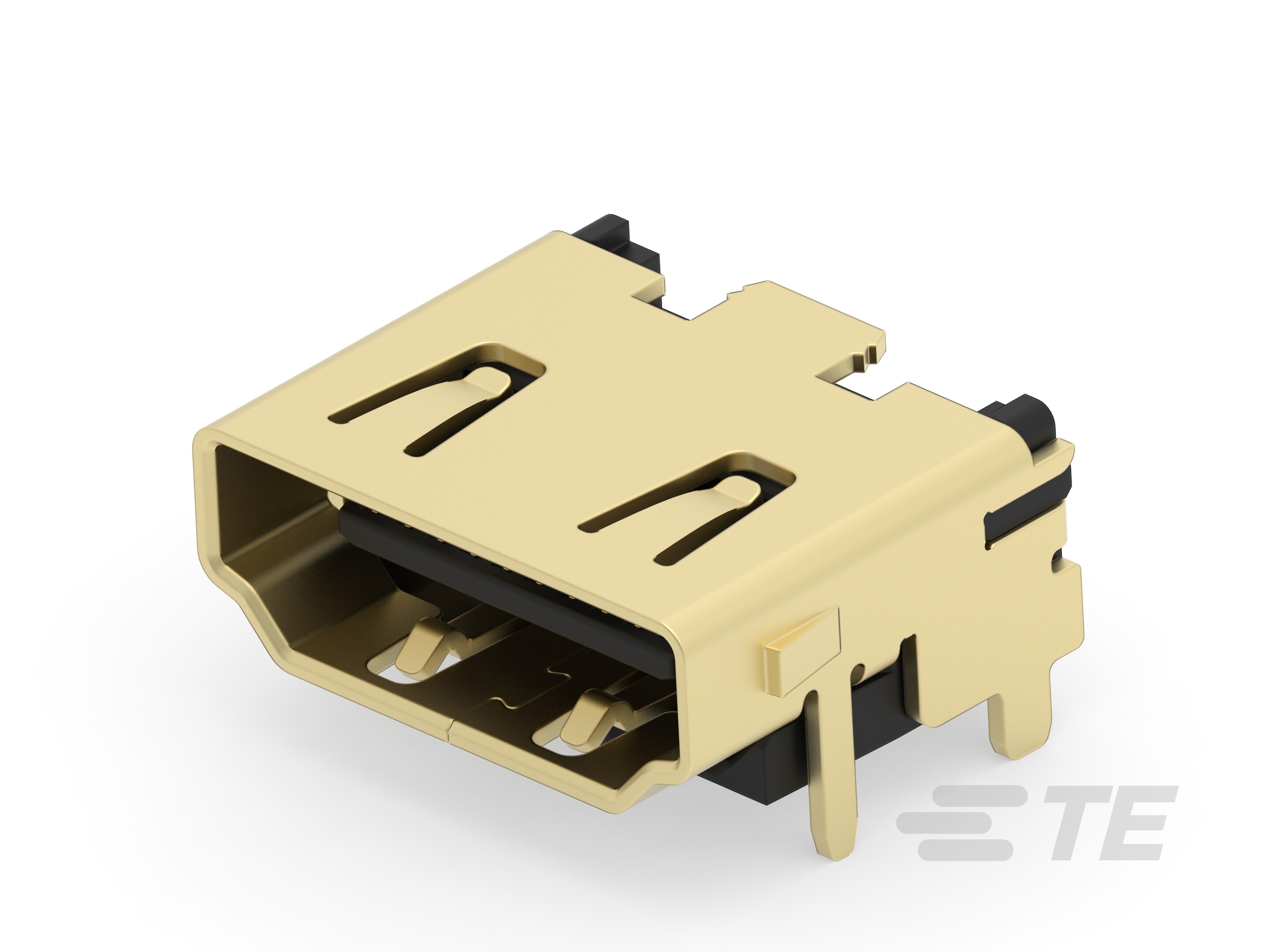

1 Port, Standard HDMI Connector, Right Angle, Top Mount, Surface Mount, 19 Position, .5 mm [.019 in] Centerline, -20 – 85 °C [-4 – 185 °F]

HDMI 2.1 19P 6.08H A/F STD DIP CONN-2485396-2

2485396-2

1 Port, Standard HDMI Connector, Right Angle, Top Mount, Surface Mount, 19 Position, .5 mm [.019 in] Centerline, -20 – 85 °C [-4 – 185 °F]

  • TE 内部编号 2485396-2
  • TE 内部产品描述 HDMI 2.1 19P 6.08H A/F STD DIP CONN

  • 连接器外形 : 标准

  • 端口数量 : 1

  • PCB 安装位置 : 顶部安装

  • PCB 安装方向 : 直角

  • PCB 端接方法 : 表面贴装

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器系统 : 缆到板

  • 接地特定类型 : M3 螺纹孔

  • 连接器和壳体类型 : 母端

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 端口数量 : 1

  • PCB 安装方向 : 直角

  • 位数 : 19

主体特性

  • 外壳电镀涂层 : 亮光

  • 外壳电镀材料 : 镍

  • 连接器外形 : 标准

接触件特性

  • 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

  • 端子接触部电镀材料 : 镀金

  • 端子额定电流（最大值） (A): .5

端接特性

  • PCB 端接方法 : 表面贴装

机械附件

  • 连接器安装类型 : 板安装

  • PCB 安装位置 : 顶部安装

壳体特性

  • 中心线（间距） : .5 mm [ .019 in ]

尺寸

  • PCB 厚度（最小值） : 1.6 mm [ .063 in ]

使用环境

  • 插接周期（最大值） : 10000

  • 焊接温度（最大值） : 260 °C [ 500 °F ]

  • 工组温度范围 : -20 – 85 °C [ -4 – 185 °F ]

操作/应用

  • 电路应用 : Signal

  • 装配工艺特点 : 带式载体

包装特性

  • 封装方法 : Reel
