2483216-2

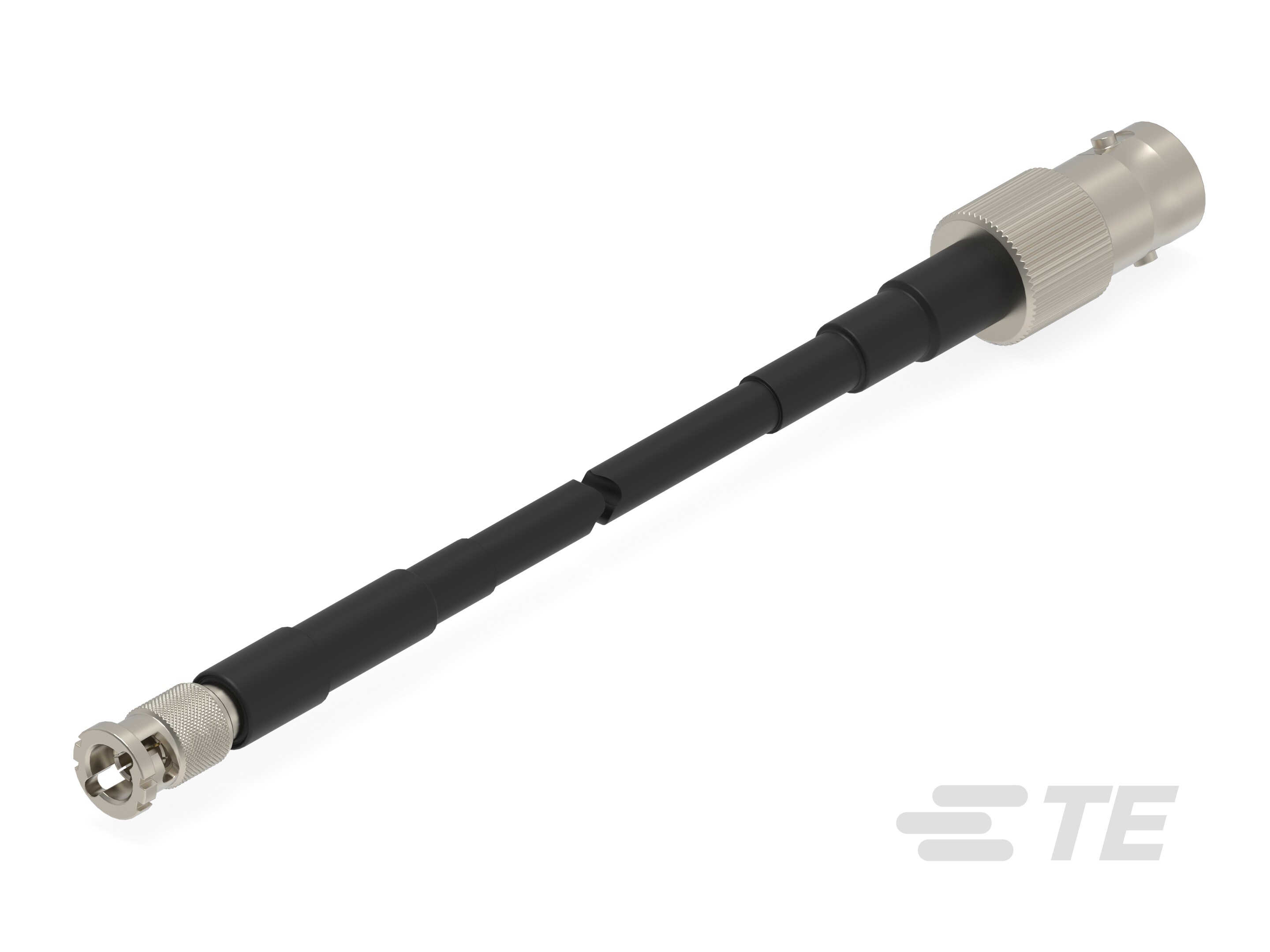

BNC to HDBNC Cable Assembly, .305 m [1 ft], Black Cable, 4 GHz, 75 ohm, PVC Jacket, 4 mm [.157 in] Diameter, BNC Jack End A, HDBNC Plug End B
2483216-2
BNC to HDBNC Cable Assembly, .305 m [1 ft], Black Cable, 4 GHz, 75 ohm, PVC Jacket, 4 mm [.157 in] Diameter, BNC Jack End A, HDBNC Plug End B
-
- BNC ,
- HIGH-DENSITY BNC
- TE 内部编号 2483216-2
- TE 内部产品描述 BNC F to HDBNC M Str 75 Ohm NFC55a 12 in
-
线束类型 : BNC 转换为 HDBNC
-
电缆组件（A 端） : BNC 插座
-
电缆组件（B 端） : HDBNC 插头
-
电缆组件长度 : .305 m [ 1 ft ]
-
同轴电缆类型 : NFC55a NF
文档
产品图纸
- BNC F to HDBNC M Str 75 Ohm NFC55a,LENGTH=L ENG_CD_2483216_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2483216-2_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2483216-2_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2483216-2_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2483216-2_1.3d_stp.zip 英文版本
数据表/目录页
- flyer-high-density-bnc-cable-assemblies-en ENG_DS_flyer-high-den-bnc-cable-assemblies-en_2408.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-161392_2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
线束类型 : BNC 转换为 HDBNC
-
电缆组件（A 端） : BNC 插座
-
电缆组件（B 端） : HDBNC 插头
-
同轴电缆类型 : NFC55a NF
结构特性
-
位数 : 1
电气特征
-
工作电压 (V): 170
-
阻抗 (Ω): 75
主体特性
-
主体电镀材料 : 镍
-
绝缘套管材料 : PVC
-
电缆颜色 : 黑色
接触件特性
-
端子基材 : 磷青铜
-
中心端子电镀材料 : 金
尺寸
-
电缆外径 : 4 mm [ .157 in ]
使用环境
-
工组温度范围 : -30 – 75 °C [ -22 – 167 °F ]
操作/应用
-
工作频率范围 (GHz): 4
其他
-
电介质材料 : 聚四氟乙烯 (PTFE)
-
电缆组件长度 : .305 m [ 1 ft ]
