2482836-1

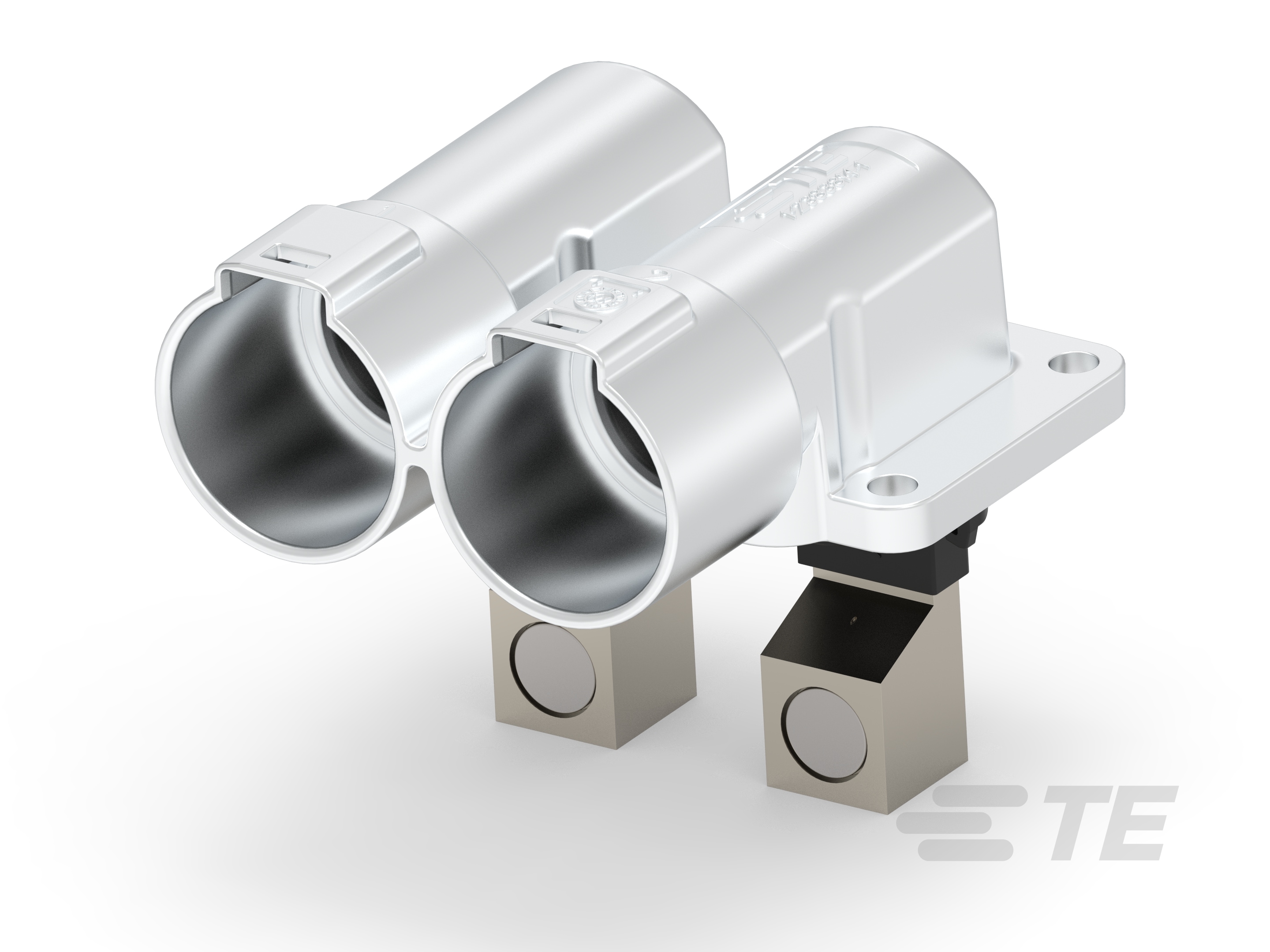

Bus Bar-to-Wire, 2 Position, 1 Rows, Silver (Ag), Sealable, Bus Bar, 500A Contact Current Rating (Max), Power & Signal, Black, PowerTube HVP-HD 1000
2482836-1
Bus Bar-to-Wire, 2 Position, 1 Rows, Silver (Ag), Sealable, Bus Bar, 500A Contact Current Rating (Max), Power & Signal, Black, PowerTube HVP-HD 1000
-
- PowerTube
- PowerTube HVP-HD 1000
- TE 内部编号 2482836-1
- TE 内部产品描述 HD1000 2PIN 90DEG BA CODE NO HVIL BACK
-
端子额定电流（最大值） (A): 500
-
PCB 端接方法 : 通孔 - 螺钉
-
可密封 : 是
-
连接器系统 : 母排对导线
-
位数 : 2
文档
产品图纸
- 2POS,PIN DIA 10.0 HDR ASSY,90DEG HVP-HD1000 ENG_CD_2482836_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2482836-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2482836-1_B.3d_stp.zip 英文版本
- ENG_CVM_CVM_2482836-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2482836-1_B.3d_igs.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-160181_B.pdf 英文版本
- 产品规格 ENG_SS_108-160341_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
接头类型 : 公端和双推式配件
-
可密封 : 是
-
连接器系统 : 母排对导线
-
连接器和端子端接到 : 母排
结构特性
-
位数 : 2
-
行数 : 1
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 插针
-
端子额定电流（最大值） (A): 500
-
端子接触部电镀材料 : 银 (Ag)
端接特性
-
PCB 端接方法 : 通孔 - 螺钉
机械附件
-
连接器安装类型 : 面板安装
使用环境
-
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Tray
