2480661-4

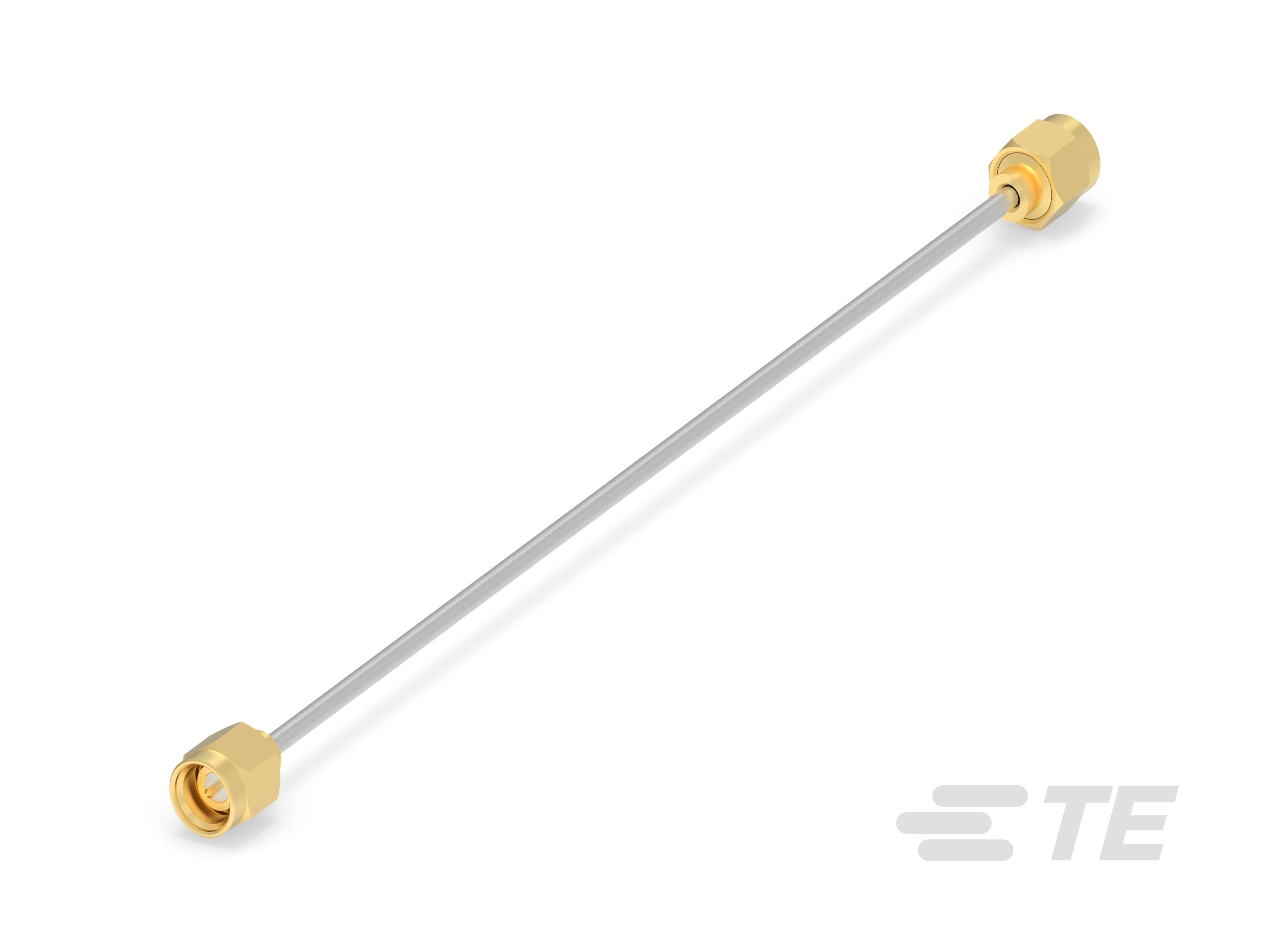

SMA to SMA Cable Assembly, .152 m [.498 ft], 18 GHz, 50 ohm, 18 AWG, 2.16 mm [.085 in] Diameter, SMA Plug End A, SMA Plug End B
2480661-4
SMA to SMA Cable Assembly, .152 m [.498 ft], 18 GHz, 50 ohm, 18 AWG, 2.16 mm [.085 in] Diameter, SMA Plug End A, SMA Plug End B
-
- SMA
- TE 内部编号 2480661-4
- TE 内部产品描述 SMA M to SMA M Str Hand Formable.086 6"
-
线束类型 : SMA to SMA
-
电缆组件（A 端） : SMA 插头
-
电缆组件（B 端） : SMA 插头
-
电缆组件长度 : .152 m [ .498 ft ]
-
同轴电缆类型 : EPC-086 半柔性
文档
产品图纸
- SMA M TO SMA M ST Hand Formable ENG_CD_2480661_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2480661-4_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2480661-4_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2480661-4_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2480661-4_1.3d_stp.zip 英文版本
数据表/目录页
- dnd-fly-RF-cable-assemblies-product-expansion ENG_DS_RF-cable-assemblies-product-expansion_2411.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
线束类型 : SMA to SMA
-
电缆组件（A 端） : SMA 插头
-
电缆组件（B 端） : SMA 插头
-
同轴电缆类型 : EPC-086 半柔性
结构特性
-
位数 : 1
电气特征
-
阻抗 (Ω): 50
主体特性
-
屏蔽材料 : 黄铜
-
导体电镀材料 : 金
-
导体材料 : 黄铜
-
主体电镀材料 : 金
接触件特性
-
中心端子电镀材料 : 金
-
端子基材 : 黄铜
-
端子接触部电镀材料 : 金 (Au)
-
端子底板材料 : 镍
尺寸
-
电缆外径 : 2.16 mm [ .085 in ]
-
线径 (AWG): 18
使用环境
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
屏蔽 : 是
-
工作频率范围 (GHz): 18
其他
-
电缆组件长度 : .152 m [ .498 ft ]
