2480655-2

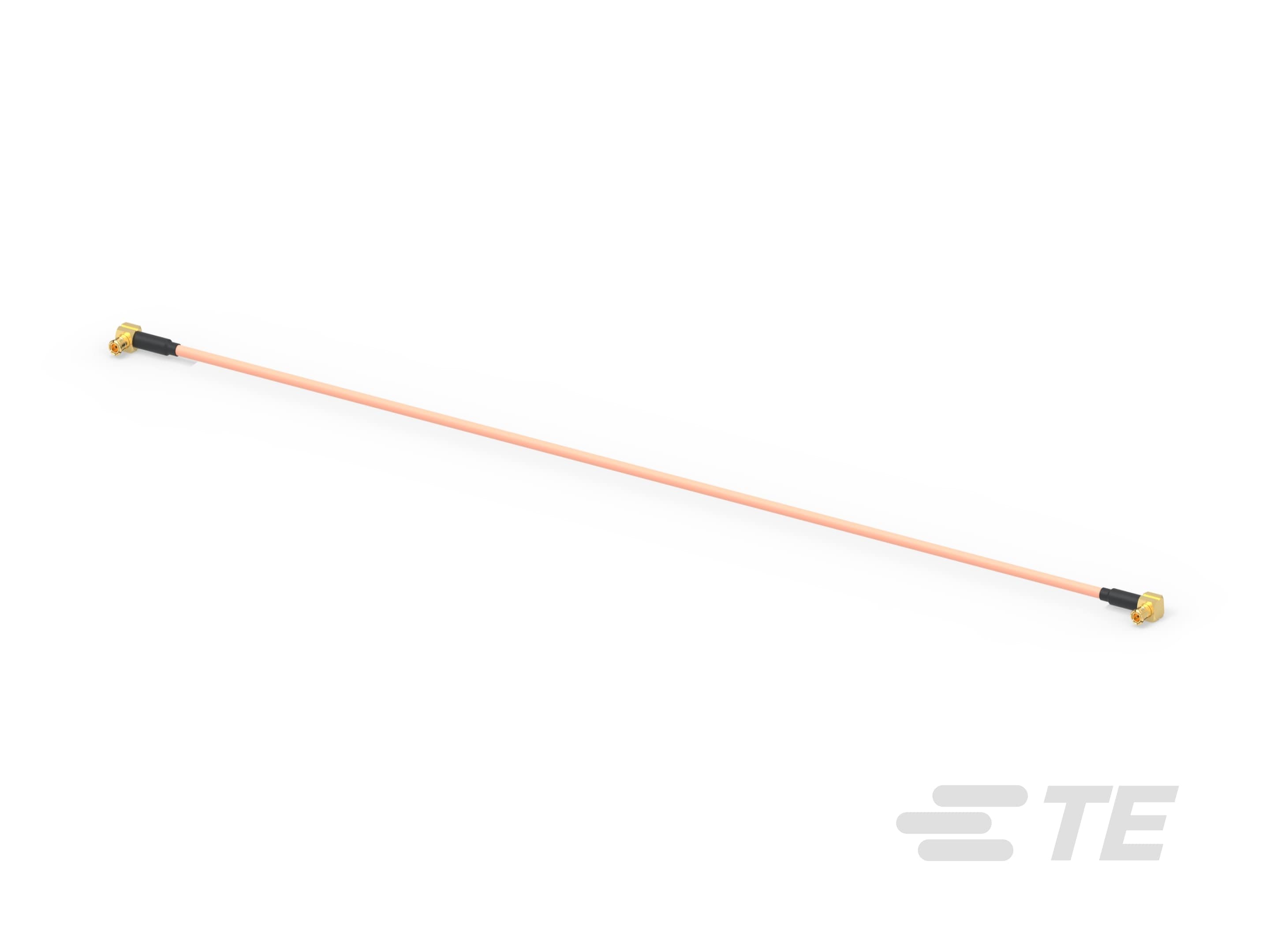

MCX Cable Assembly, .305 m [1.01 ft], Brown Cable, 0 – 6 GHz, 50 ohm, FEP Jacket, 26 – 25 AWG, 1.53 mm [.06 in] Diameter, MCX Plug End A
2480655-2
MCX Cable Assembly, .305 m [1.01 ft], Brown Cable, 0 – 6 GHz, 50 ohm, FEP Jacket, 26 – 25 AWG, 1.53 mm [.06 in] Diameter, MCX Plug End A
- TE 内部编号 2480655-2
- TE 内部产品描述 MCX Plug to MCX Plug RA RG316 50 Ohm 12"
-
电缆组件（A 端） : MCX 插头
-
电缆组件（B 端） : MCX 插头
-
电缆组件长度 : .305 m [ 1.01 ft ]
-
同轴电缆类型 : RG 316
-
阻抗 (Ω): 50
文档
产品图纸
- MCX M To MCX M RA RG316 50 Ohm ENG_CD_2480655_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2480655-2_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2480655-2_1.3d_stp.zip 英文版本
- ENG_CVM_CVM_2480655-2_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2480655-2_1.2d_dxf.zip 英文版本
数据表/目录页
- dnd-fly-RF-cable-assemblies-product-expansion ENG_DS_RF-cable-assemblies-product-expansion_2411.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
电缆组件（A 端） : MCX 插头
-
电缆组件（B 端） : MCX 插头
-
同轴电缆类型 : RG 316
-
线束类型 : MCX
结构特性
-
位数 : 1
电气特征
-
阻抗 (Ω): 50
主体特性
-
屏蔽材料 : 黄铜
-
导体电镀材料 : 金
-
导体材料 : 铍铜合金
-
主体电镀材料 : 金
-
绝缘套管材料 : FEP
-
电缆颜色 : 褐色
接触件特性
-
中心端子电镀材料 : 金
-
端子基材 : 黄铜
-
端子接触部电镀材料 : 金 (Au)
-
套圈材料 : 黄铜
-
套圈电镀材料 : 金
-
端子底板材料 : 镍
尺寸
-
电缆外径 : 1.53 mm [ .06 in ]
-
线径 (AWG): 26 – 25
使用环境
-
工组温度范围 : -45 – 125 °C [ -49 – 257 °F ]
操作/应用
-
屏蔽 : 是
-
工作频率 (GHz): 0 – 6
其他
-
电缆组件长度 : .305 m [ 1.01 ft ]
