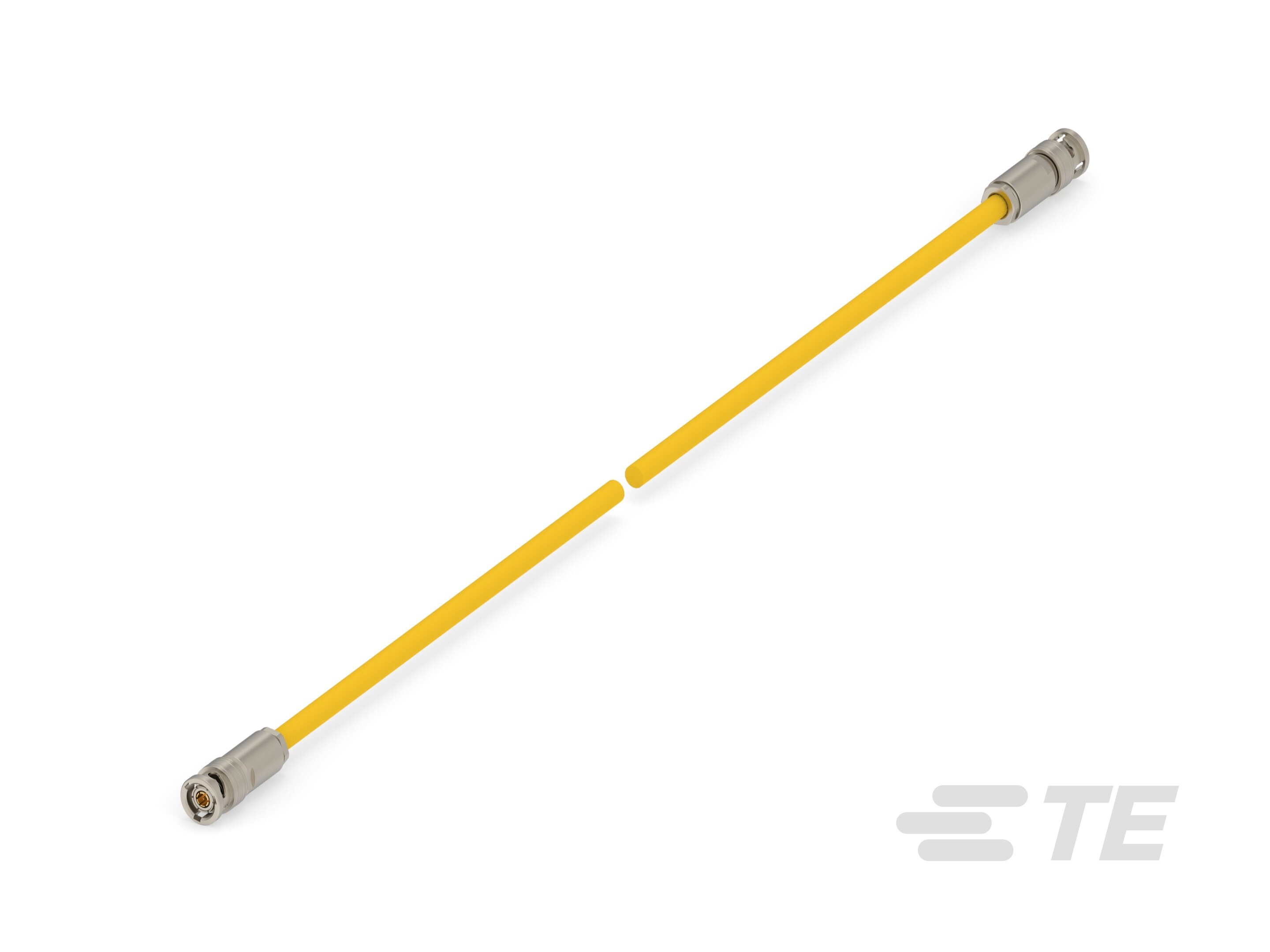

Triaxial BNC Cable Assembly, 1.524 m [4.99 ft], Yellow Cable, .5 GHz, 50 ohm, PVC Jacket, 20 AWG, 6.1 mm [.24 in] Diameter, Triaxial BNC Plug End A
2480557-1
Triaxial BNC Cable Assembly, 1.524 m [4.99 ft], Yellow Cable, .5 GHz, 50 ohm, PVC Jacket, 20 AWG, 6.1 mm [.24 in] Diameter, Triaxial BNC Plug End A
- TE 内部编号 2480557-1
- TE 内部产品描述 Triax BNC M to M Belden 9222 50 Ohm 60"
-
线束类型 : 三轴 BNC
-
电缆组件长度 : 1.524 m [ 4.99 ft ]
-
电缆颜色 : 黄色
-
工作频率 (GHz): .5
-
阻抗 (Ω): 50
文档
产品图纸
- Triax BNC M To M Belden 9222 5O Ohm ENG_CD_2480557_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2480557-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2480557-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2480557-1_1.3d_stp.zip 英文版本
- ENG_CVM_CVM_2480557-1_1.2d_dxf.zip 英文版本
数据表/目录页
- dnd-fly-RF-cable-assemblies-product-expansion ENG_DS_RF-cable-assemblies-product-expansion_2411.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
线束类型 : 三轴 BNC
-
电缆组件（A 端） : 三轴 BNC 插头
-
电缆组件（B 端） : 三轴 BNC 插头
-
同轴电缆类型 : Belden 9222
结构特性
-
位数 : 1
电气特征
-
阻抗 (Ω): 50
主体特性
-
屏蔽材料 : 黄铜
-
屏蔽电镀材料 : 镍
-
导体材料 : 铍铜合金
-
主体电镀材料 : 镍
-
电缆颜色 : 黄色
-
绝缘套管材料 : PVC
接触件特性
-
中心端子电镀材料 : 金
-
端子基材 : 黄铜
-
端子接触部电镀材料 : 金 (Au)
-
套圈材料 : 黄铜
-
套圈电镀材料 : 镍
-
端子底板材料 : 镍
尺寸
-
线径 (AWG): 20
-
电缆外径 : 6.1 mm [ .24 in ]
使用环境
-
工组温度范围 : -65 – 165 °C [ -85 – 329 °F ]
操作/应用
-
屏蔽 : 是
-
工作频率 (GHz): .5
其他
-
电缆组件长度 : 1.524 m [ 4.99 ft ]
