2479974-1

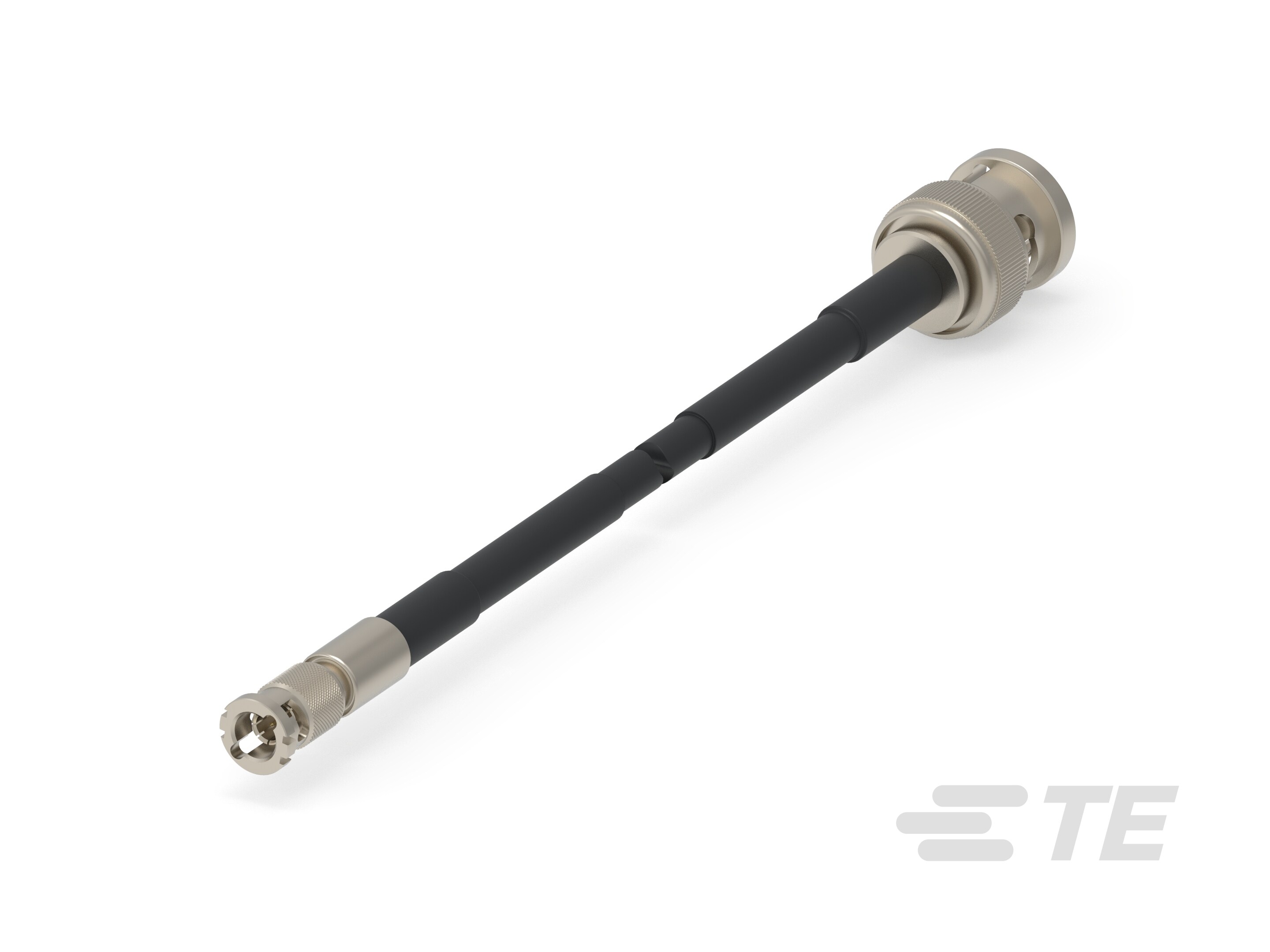

BNC to HDBNC Cable Assembly, .75 m [2.46 ft], Black Cable, 0 – 12 GHz, 75 ohm, PVC Jacket, 4.3 mm [.169 in] Diameter, BNC Plug End A, HDBNC Plug End B
2479974-1
BNC to HDBNC Cable Assembly, .75 m [2.46 ft], Black Cable, 0 – 12 GHz, 75 ohm, PVC Jacket, 4.3 mm [.169 in] Diameter, BNC Plug End A, HDBNC Plug End B
- TE 内部编号 2479974-1
- TE 内部产品描述 BNC M to HDBNC M Str 75 Ohm 2R3365 750mm
-
电缆组件（A 端） : BNC 插头
-
电缆组件（B 端） : HDBNC 插头
-
电缆组件长度 : .75 m [ 2.46 ft ]
-
同轴电缆类型 : 2R3365 ST
-
阻抗 (Ω): 75
文档
产品图纸
- HIGH D BNC CABLE ASSEMBLY, HIGH D BNC MALE TO BNC MALE,DC-4GHZ ENG_CD_2479974_A3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2479974-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2479974-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2479974-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2479974-1_A.3d_stp.zip 英文版本
数据表/目录页
- flyer-high-density-bnc-cable-assemblies-en ENG_DS_flyer-high-den-bnc-cable-assemblies-en_2408.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-161392_2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
电缆组件（A 端） : BNC 插头
-
电缆组件（B 端） : HDBNC 插头
-
同轴电缆类型 : 2R3365 ST
-
线束类型 : BNC 转换为 HDBNC
结构特性
-
位数 : 1
电气特征
-
工作电压 (VAC): 170
-
阻抗 (Ω): 75
主体特性
-
主体电镀材料 : 铜打底镀镍
-
绝缘套管材料 : PVC
-
电缆颜色 : 黑色
接触件特性
-
端子基材 : 磷青铜
-
中心端子电镀材料 : 金
尺寸
-
电缆外径 : 4.3 mm [ .169 in ]
使用环境
-
工组温度范围 : -30 – 75 °C [ -22 – 167 °F ]
操作/应用
-
工作频率 (GHz): 0 – 12
其他
-
电介质材料 : PTFE
-
电缆组件长度 : .75 m [ 2.46 ft ]
