- TE 内部编号 2477465-1

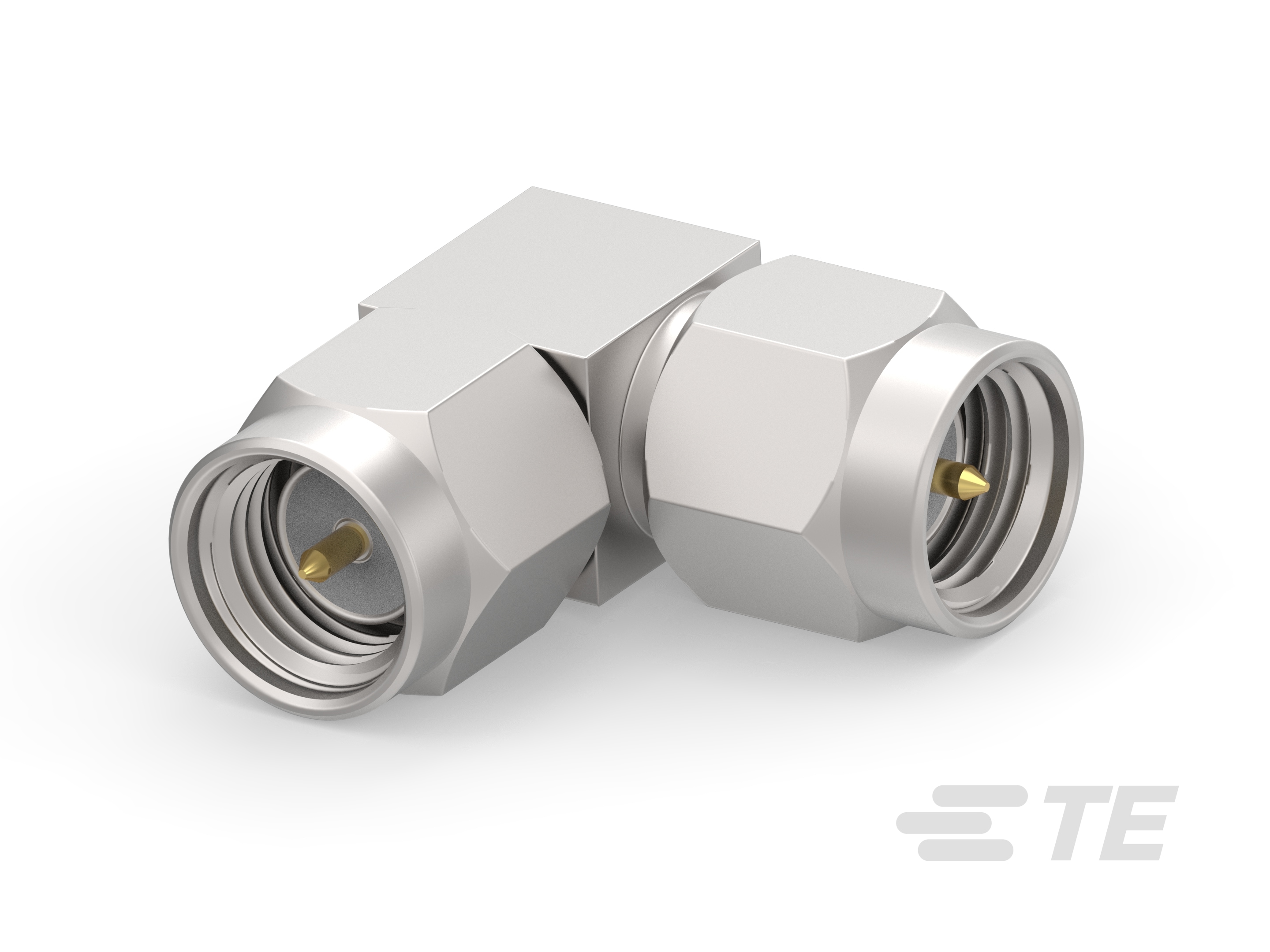

- TE 内部产品描述 SMA Plug to SMA Plug RA 18 GHz SUS
-
封装方法 : Bag
-
工作温度范围 : -65 – 165 °C [ -85 – 329 °F ]
-
工作频率 (GHz): 0 – 18
-
主体电镀涂层 : 钝化
-
电路应用 : Signal
文档
产品图纸
- ADAPTER,SMA M TO SMA M, RIGHT ANGLE,DC-18GHZ ENG_CD_2477465_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2477465-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2477465-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2477465-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2477465-1_1.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-161356_1.pdf 英文版本
- ENG_SS_108-2460_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
A 侧极性 : 插头
-
连接器系统 : 缆到缆
-
可密封 : 否
-
B 侧极性 : 插头
-
连接器接口适配器类型 : 系列内适配器
-
A 侧接口 : SMA
-
B 侧接口 : SMA
结构特性
-
位数 : 1
电气特征
-
阻抗 (Ω): 50
主体特性
-
主体电镀涂层 : 钝化
-
主体材料 : 不锈钢
-
主体电镀材料 : 钝化
接触件特性
-
射频连接器中心端子材料 : 黄铜
-
射频连接器中心端子电镀材料 : 金
-
端子基材 : 黄铜
-
端子接触部电镀材料 : 金
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
-
射频端子吸附方法 : 机械
壳体特性
-
主体方向 : 直角
尺寸
-
产品长度 : 16.6 mm [ .653 in ]
使用环境
-
工作温度范围 : -65 – 165 °C [ -85 – 329 °F ]
操作/应用
-
工作频率 (GHz): 0 – 18
-
电路应用 : Signal
包装特性
-
封装方法 : Bag
-
封装数量 : 1
其他
-
电介质材料 : 聚四氟乙烯 (PTFE)
