2472336-1

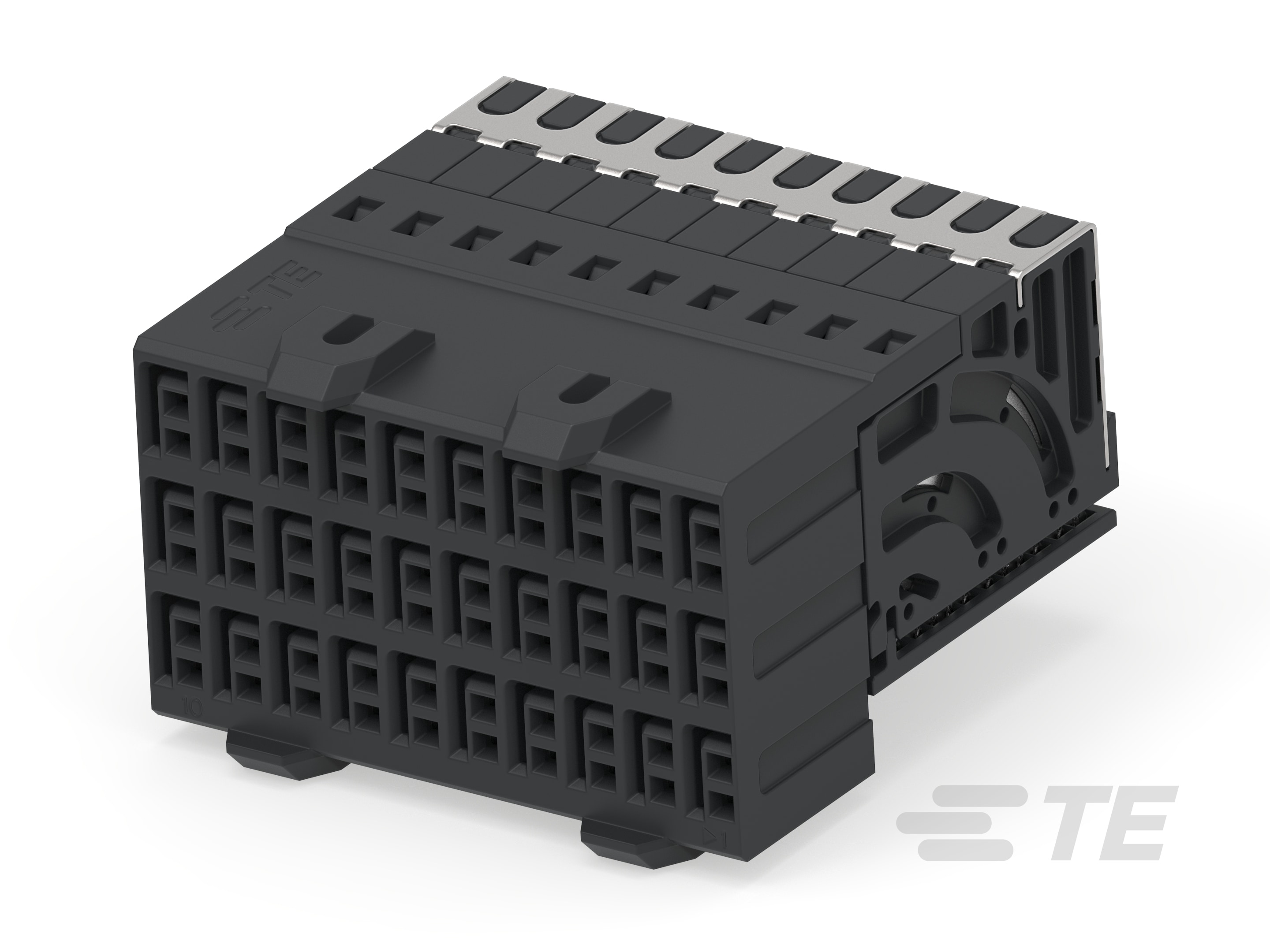

Hard Metric Backplane PCB Mount Receptacle, 56 Gb/s, 10 Column, 3 Row, Traditional Backplane, 120 Position, 2.5 mm [.098 in] Centerline
2472336-1
Hard Metric Backplane PCB Mount Receptacle, 56 Gb/s, 10 Column, 3 Row, Traditional Backplane, 120 Position, 2.5 mm [.098 in] Centerline
- TE 内部编号 2472336-1
- TE 内部产品描述 EZD++, RECEPTACLE,3PAIR, 10COL
-
PCB 连接器类型 : PCB 安装母端
-
数据速率 (Gb/s): 56
-
列数 : 10
-
行数 : 3
-
背板架构 : 传统背板
文档
产品图纸
- eZd PLUS PLUS, ASEEMBLY,RECEPTACLE RIGHT ANGLE,3PAIR, 10COL ENG_CD_2472336C_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2472336-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2472336-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_2472336-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2472336-1_A.3d_igs.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-160011_B.pdf 英文版本
- 产品规格 ENG_SS_108-115174_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
PCB 连接器类型 : PCB 安装母端
-
可密封 : 否
结构特性
-
列数 : 10
-
行数 : 3
-
背板架构 : 传统背板
-
位数 : 120
-
PCB 安装方向 : 垂直直角
信号特征
-
数据速率 (Gb/s): 56
主体特性
-
主要产品颜色 : 灰色
接触件特性
-
端子接触部电镀材料 : 镀金或钯镍合金或基于性能
-
端子接合区域电镀材料厚度 : .76 µm [ .3 µin ]
-
端子额定电流（最大值） (A): .5
壳体特性
-
中心线（间距） : 2.5 mm [ .098 in ]
使用环境
-
工组温度范围 : 0 – 105 °C [ 32 – 221 °F ]
操作/应用
-
电路应用 : 高速数据
包装特性
-
封装方法 : Tube
