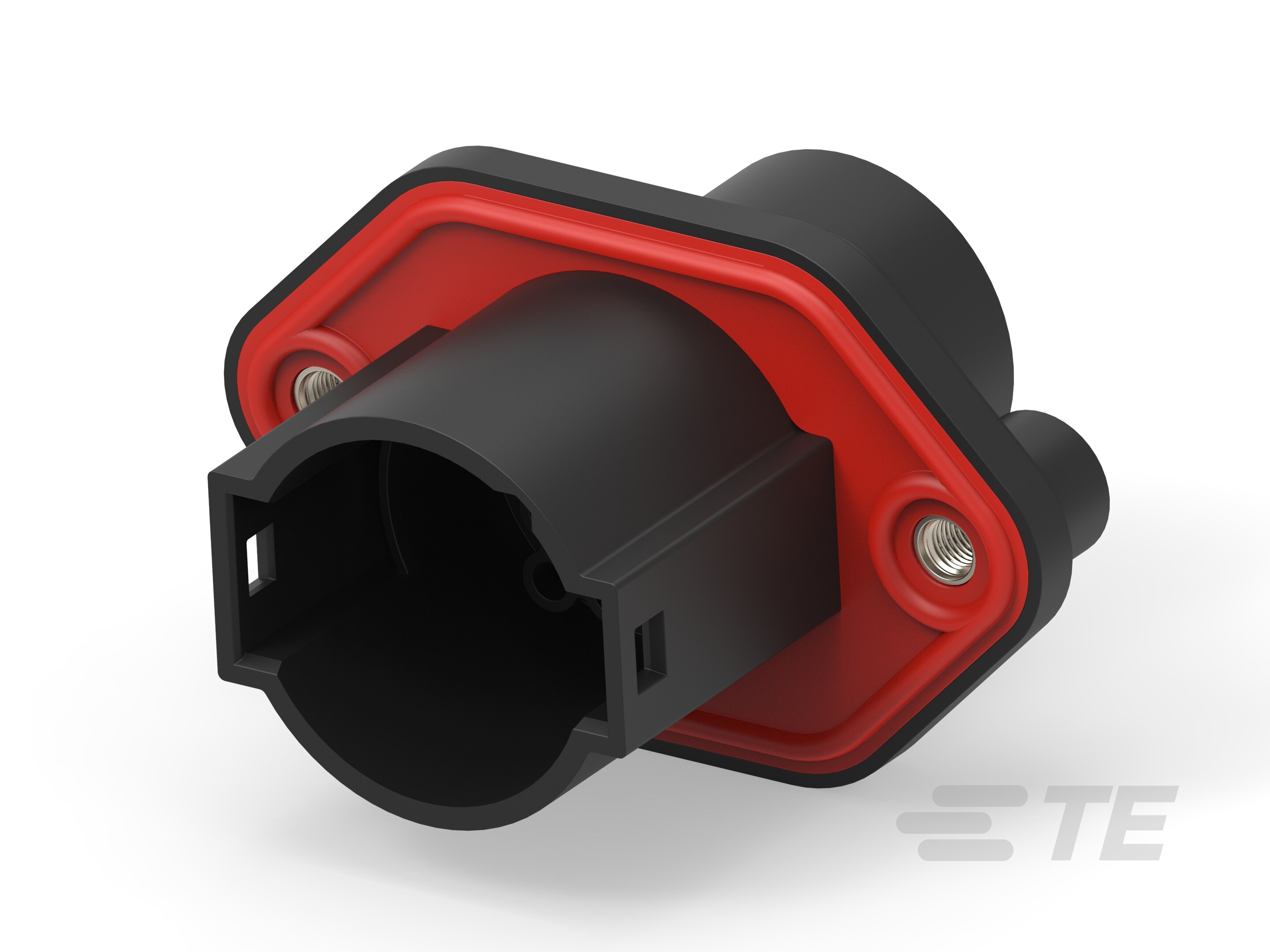

8 Position Circular Connector, Wire-to-Panel, Sealable, Signal, Panel Mount, C Code, PBT GF, Hermetically Sealed, 18 – 24 AWG, .82 – .2 mm² Wire, Plug
2470002-3
8 Position Circular Connector, Wire-to-Panel, Sealable, Signal, Panel Mount, C Code, PBT GF, Hermetically Sealed, 18 – 24 AWG, .82 – .2 mm² Wire, Plug
- TE 内部编号 2470002-3
- TE 内部产品描述 EASYLOCK PLASTIC SIGNAL CONN,M,8P,C KEY
- 所有 Easy-Lock Plastic Signal Connector (6)
-
位数 : 8
-
连接器系统 : 线到面板
-
可密封 : 是
-
端子额定电流（最大值） (A): 5
-
电路应用 : Signal
文档
产品图纸
- EASYLOCK PLASTIC SIGNAL CONNECTOR MALE,8 POLES ENG_CD_2470002_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2470002-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2470002-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2470002-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2470002-3_A.3d_stp.zip 英文版本
数据表/目录页
- Easy-Lock Plastic Signal Connectors(PSC) ENG_DS_easy-lock-plastic-signal-connectors_2405.pdf 英文版本
- Easy-Lock Plastic Signal Connectors(PSC) CHI_DS_easy-lock-plastic-signal-connectors_2405.pdf
产品规格
- 应用规格 ENG_SS_114-137685_A1.pdf 英文版本
- 产品规格 ENG_SS_108-137685_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-137685_A.pdf 英文版本
机构认证
- CE 符合性声明 ENG_AAD_CE_CERT_554_00001_C1_2.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 线到面板
-
可密封 : 是
-
圆形连接器种类 : 插头
-
外壳类型 : 塑料
结构特性
-
位数 : 8
-
端子预装 : No
电气特征
-
工作电压 (VDC): 63
-
工作电压 (VAC): 63
主体特性
-
O 形环材料 : 硅橡胶
-
圆形连接器绝缘材料类型 : PBT GF
-
密封的 : 是
接触件特性
-
端子额定电流（最大值） (A): 5
-
圆形连接器端子类型 : 插针
机械附件
-
连接器安装类型 : 面板安装
-
极性代码 : C
-
接合对准类型 : 键控
-
接合固定 : 带有
尺寸
-
线径 (AWG): 18 – 24
-
线径 (mm²): .82 – .2
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
电路应用 : Signal
-
屏蔽 : 否
